Местные отсосы при ручной электросварке (панель Чернобережского)

По типу серии 4.904-37

Панели равномерного всасывания предназначены для удаления вредных выделений при сварке изделий на стационарных местах. Приведены конструкции односторонних и двухсторонних панелей трех наиболее применяемых типоразмеров панелей как с верхним, так и с нижним забором воздуха 600х645, 750х645, 900х645. Живое сечение составляет 22,5% от фронтального сечения панели. Скорость воздуха в живом сечении рекомендуется применять в пределах 3-4м/сек, при этом объем воздуха, удаляемого с м2 фронтального сечения панели должен составлять 3300м3 /час. Коэффициент местного сопротивления панели §=1. Угол наклона воздухозаборной плоскости панели к вертикали составляет 35°, что существенно снижает неравномерность забора удаляемого воздуха по всей фронтальной плоскости панели.
Всасывающая решетка предусмотрена сварной из отдельных гнутых перьев.
Возможно изготовление панели равномерного всасывания для удаления вредностей в зоне заливки литейных конвейеров по типу серии 4.904-45, принцип работы которой аналогичен. Разница в габаритных размерах и толщине металла.

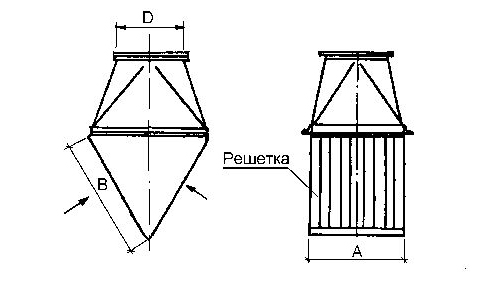

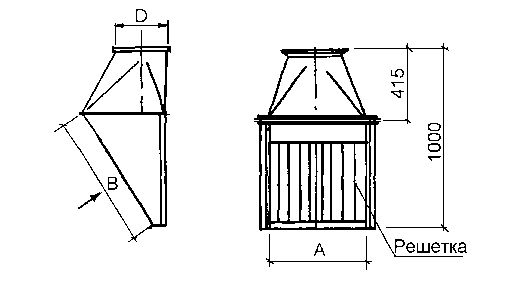

Панели равномерного всасывания типа 1П6; 1П7,5; 1П9	Панели равномерного всасывания типа 3П6; 3П7,5; 3П9

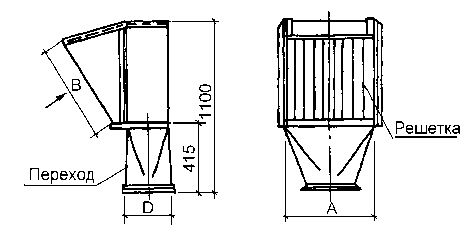

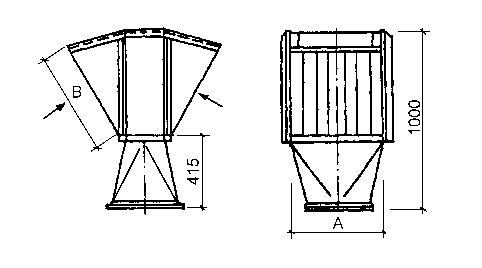

Панели равномерного всасывания типа 2П6; 2П7,5; 2П9	Панели равномерного всасывания типа 4П6; 4П7,5; 4П9

Панели равномерного всасывания (панель Чернобережского).
Технические характеристики панелей.

Тип панели	Размер решетки панели АхВ,мм	Площадь живого сечения решетки F, мм		Производительность панели в м /час при скорости в живом сечении панели в м/сек						Размер D, мм	Вес, кг
				2	3	4		5	6
Односторонние с верхним и нижним отсосом воздуха
1П6 2П6	600x645		0,086	620	930	1240		1550	1860	280	35,7
1П7,5 2П7,5	750x645		0,11	790	1185	1580		1980	2370	315	41,3
1П9 2П9	900х645		0,13	935	1400	1870		2340	2810	315	46,6
Двухсторонние с верхним и нижним отсосом воздуха
3П6 4П6	600х645		0,172	1240	1860	2480		3100	3720	400	51,7
3П7,5 4П7,5	750х645		0,22	1580	2370	3160		3960	4740	400	56,1
3П9 4П9	900х645		0,26	1870	2800	3740		4680	5620	450	68,2
