Гибкие воздуховоды

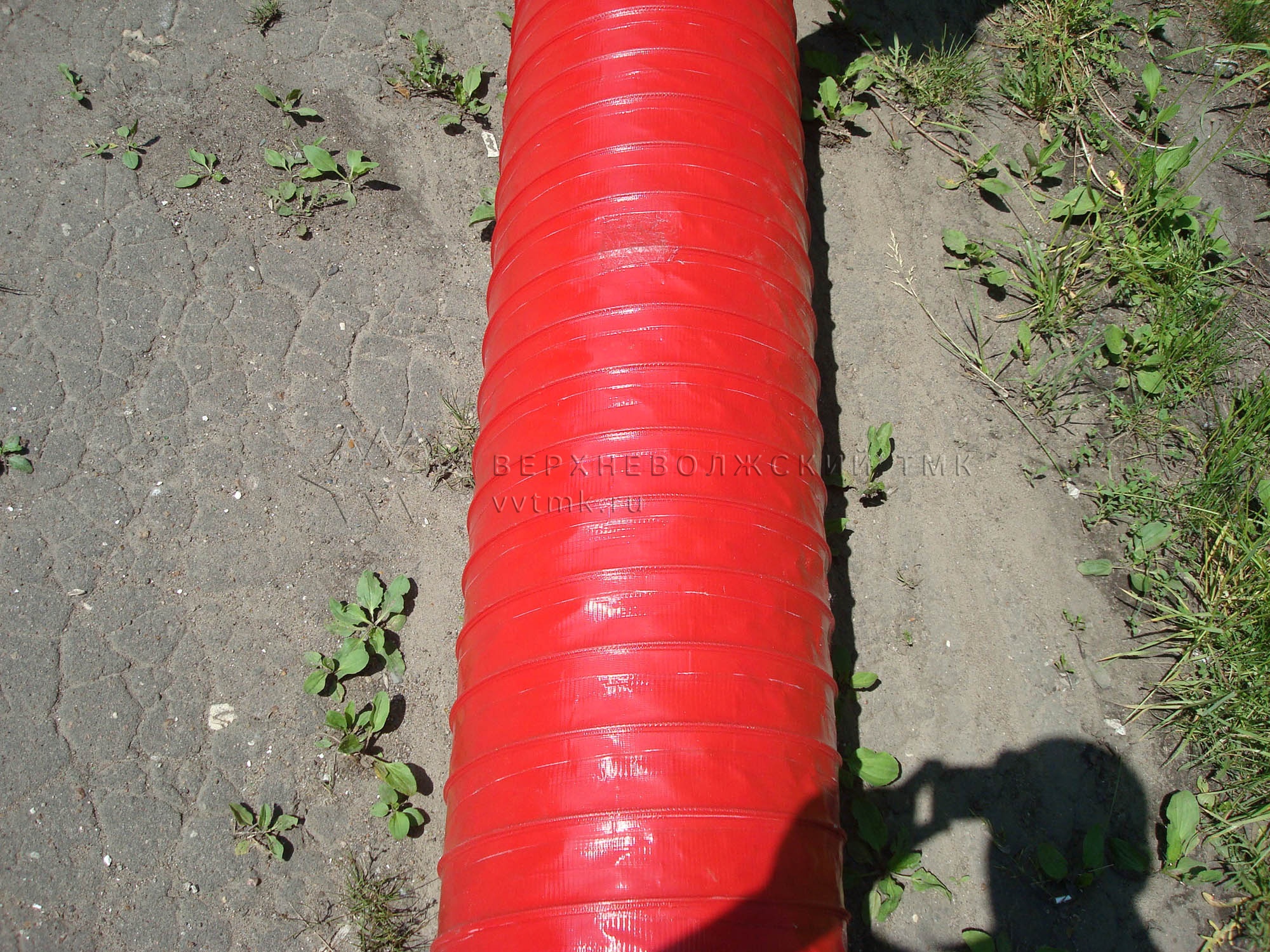

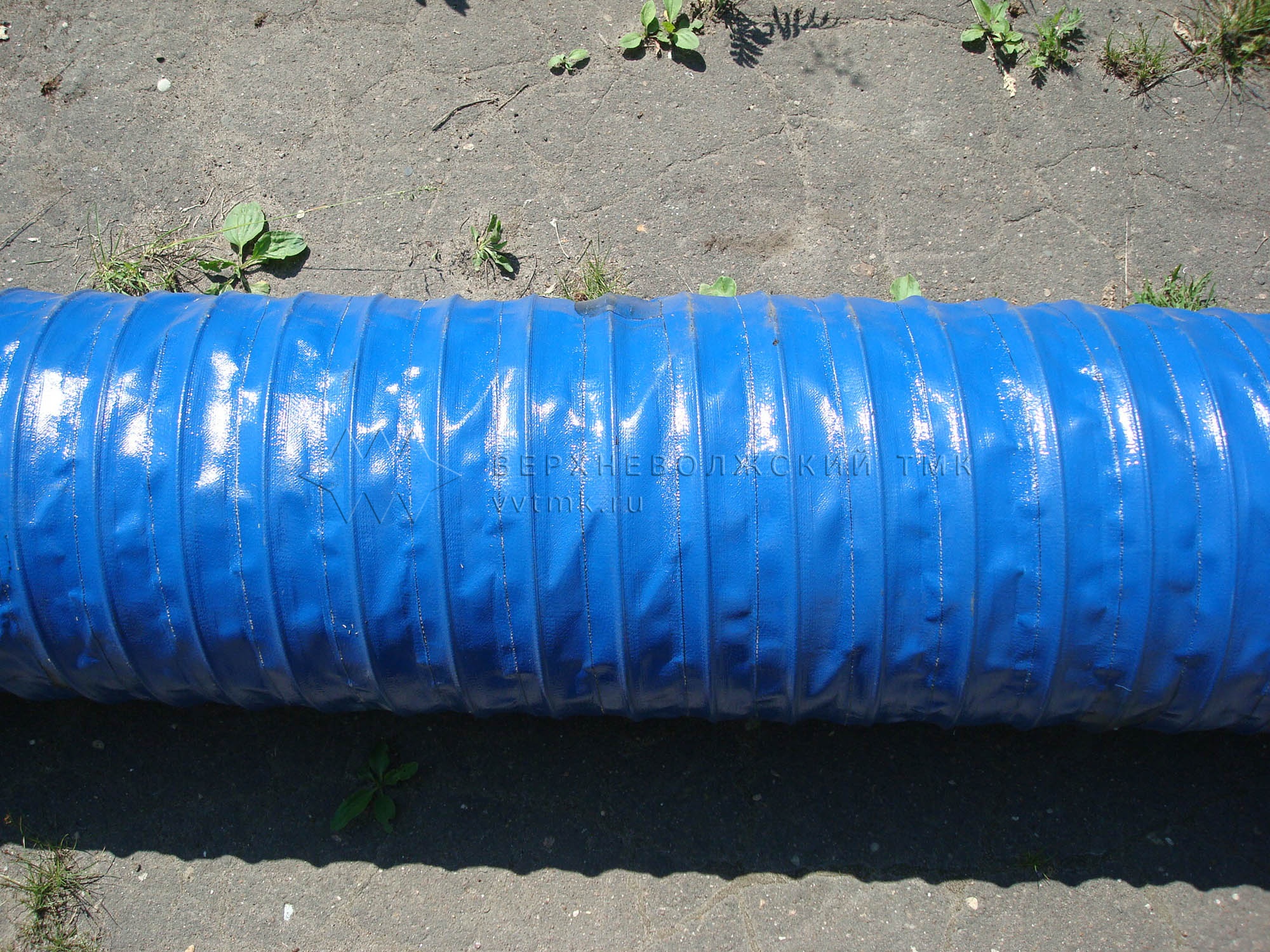

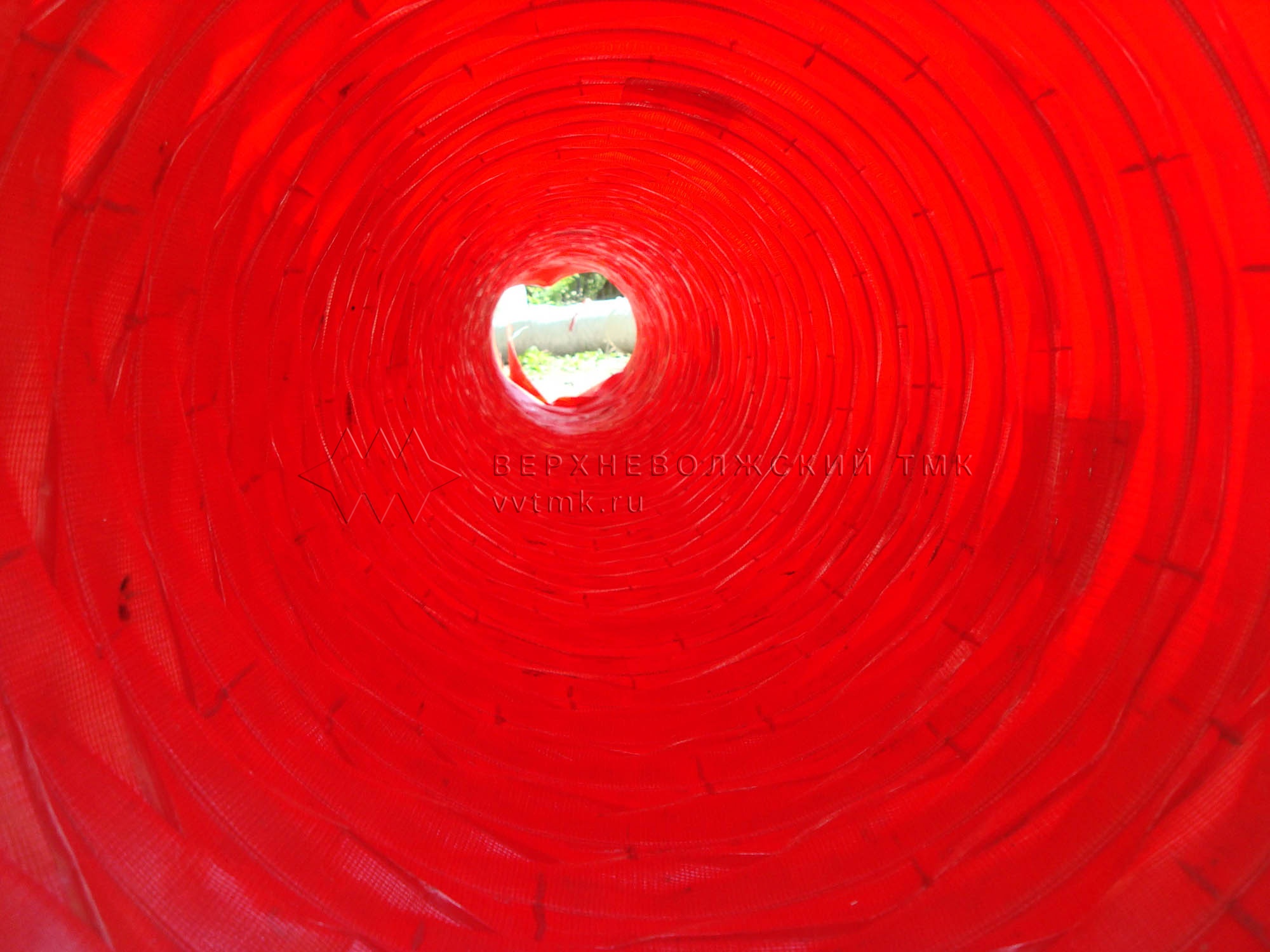

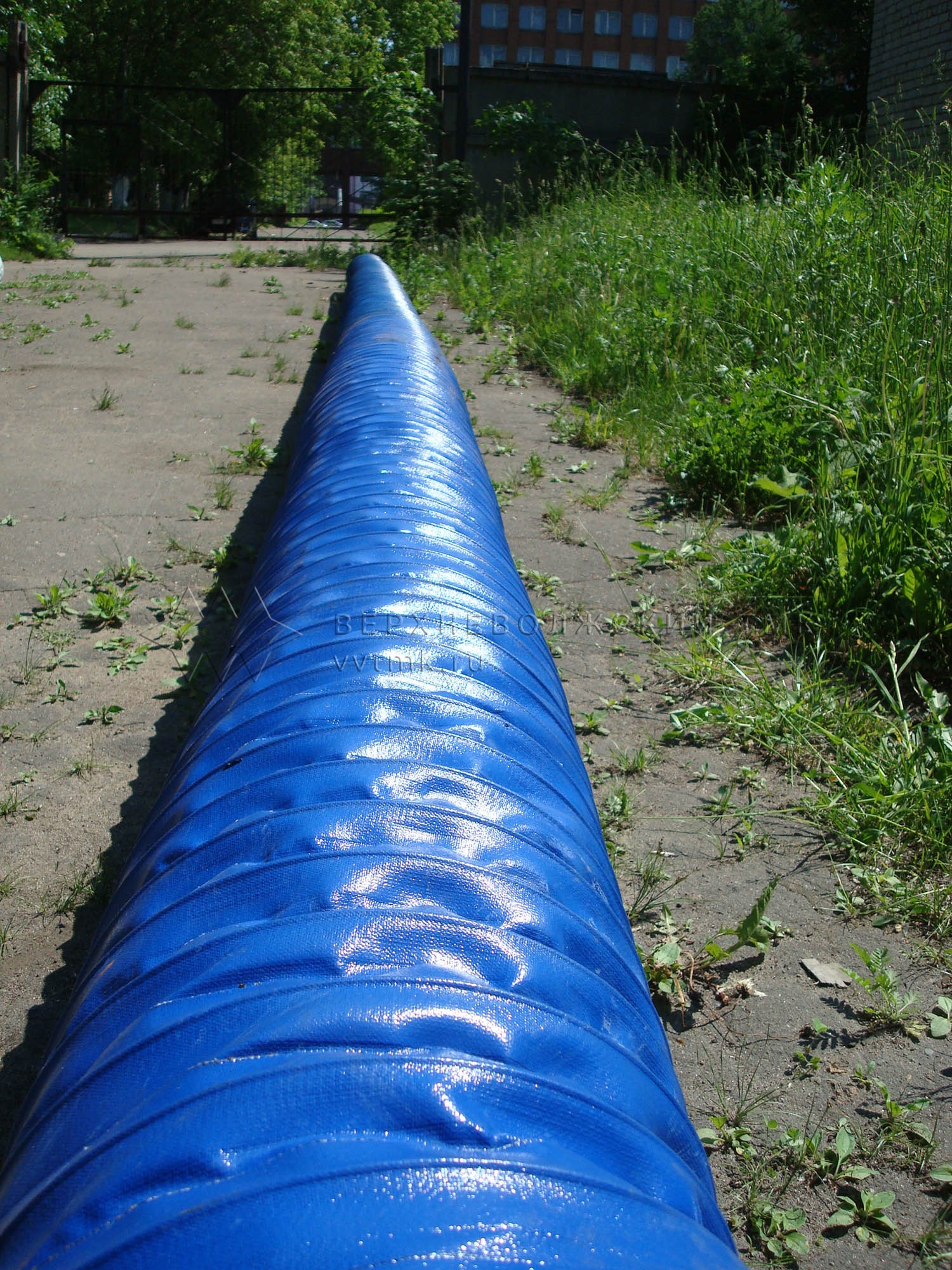

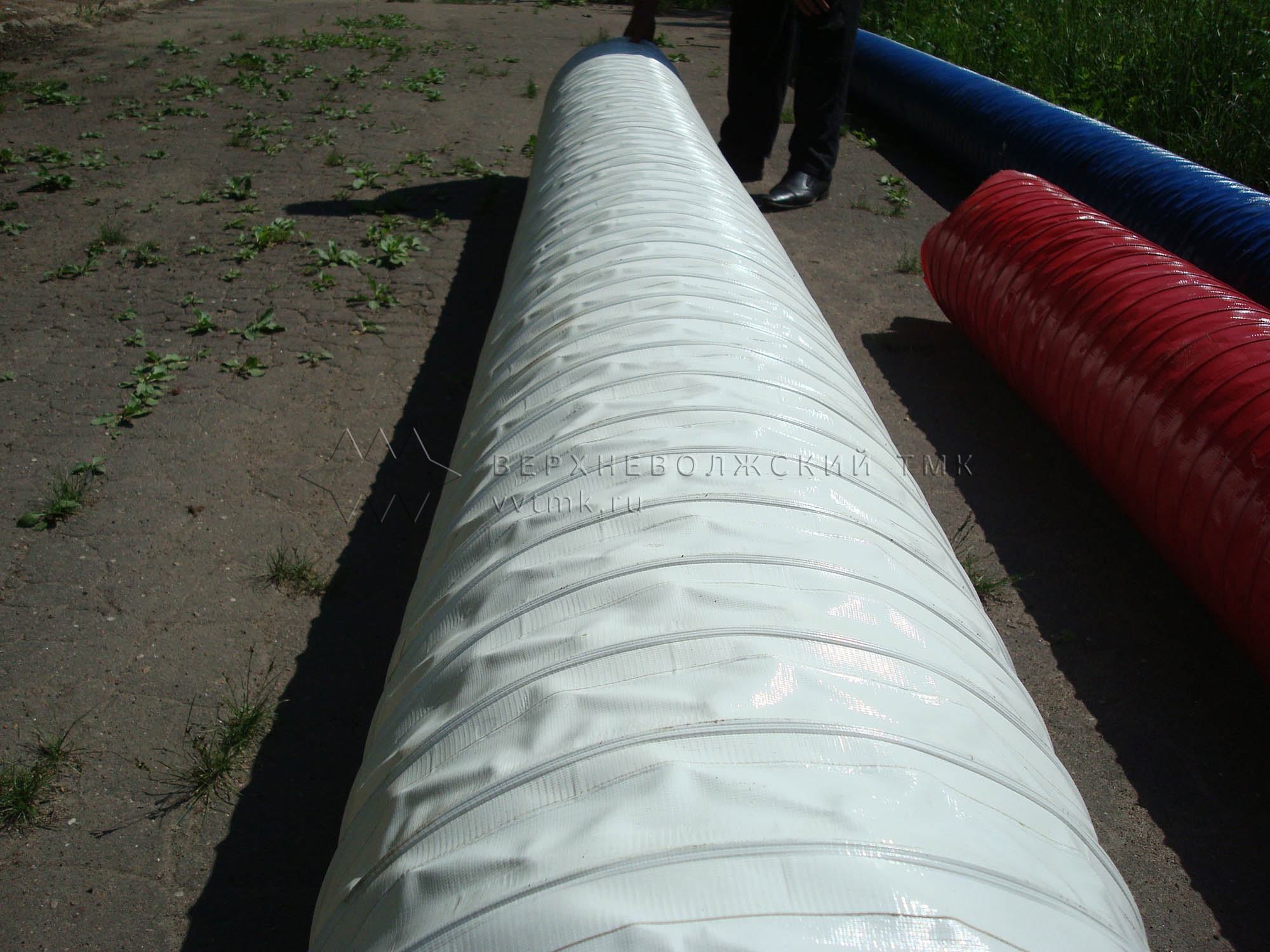

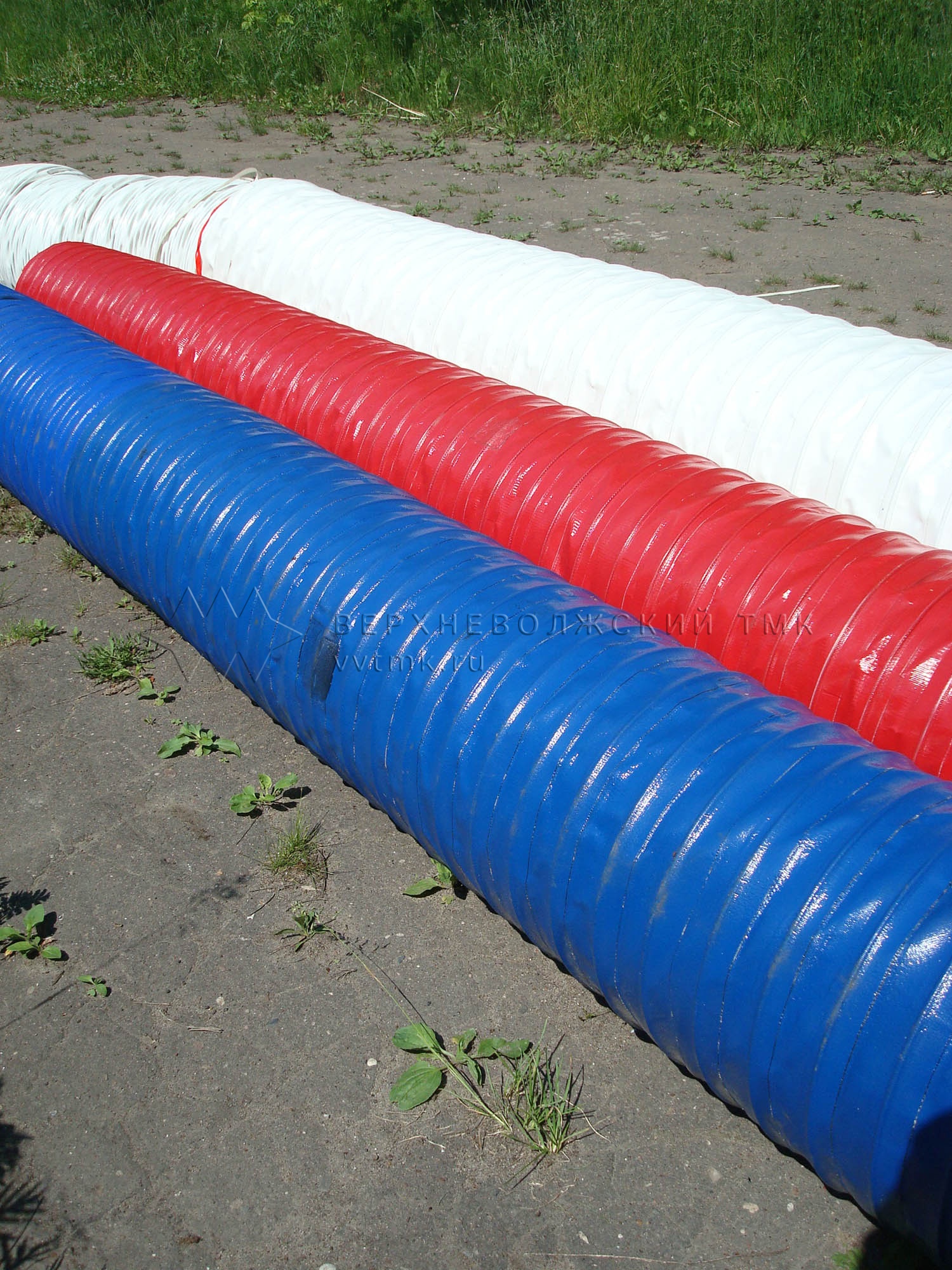

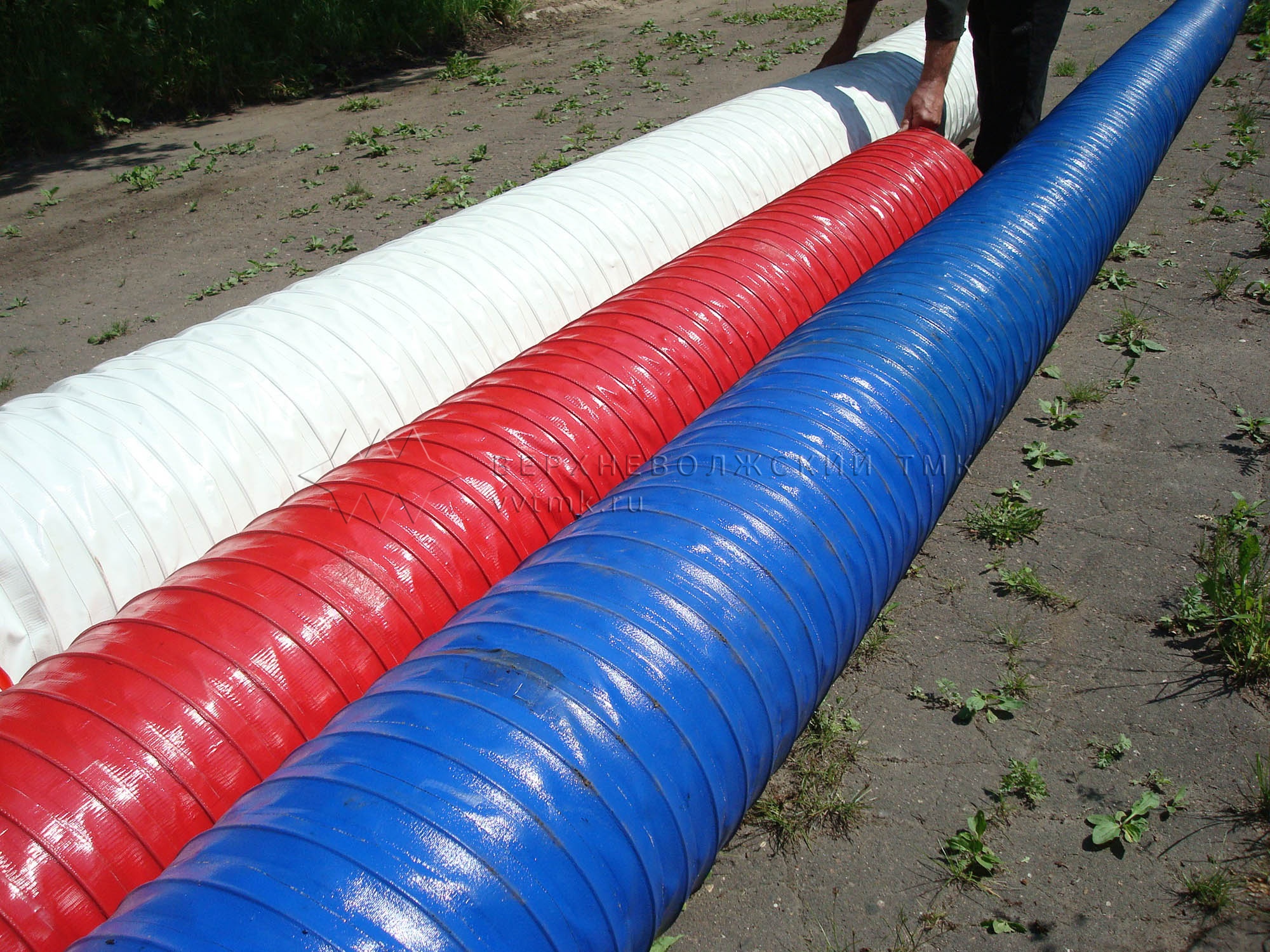

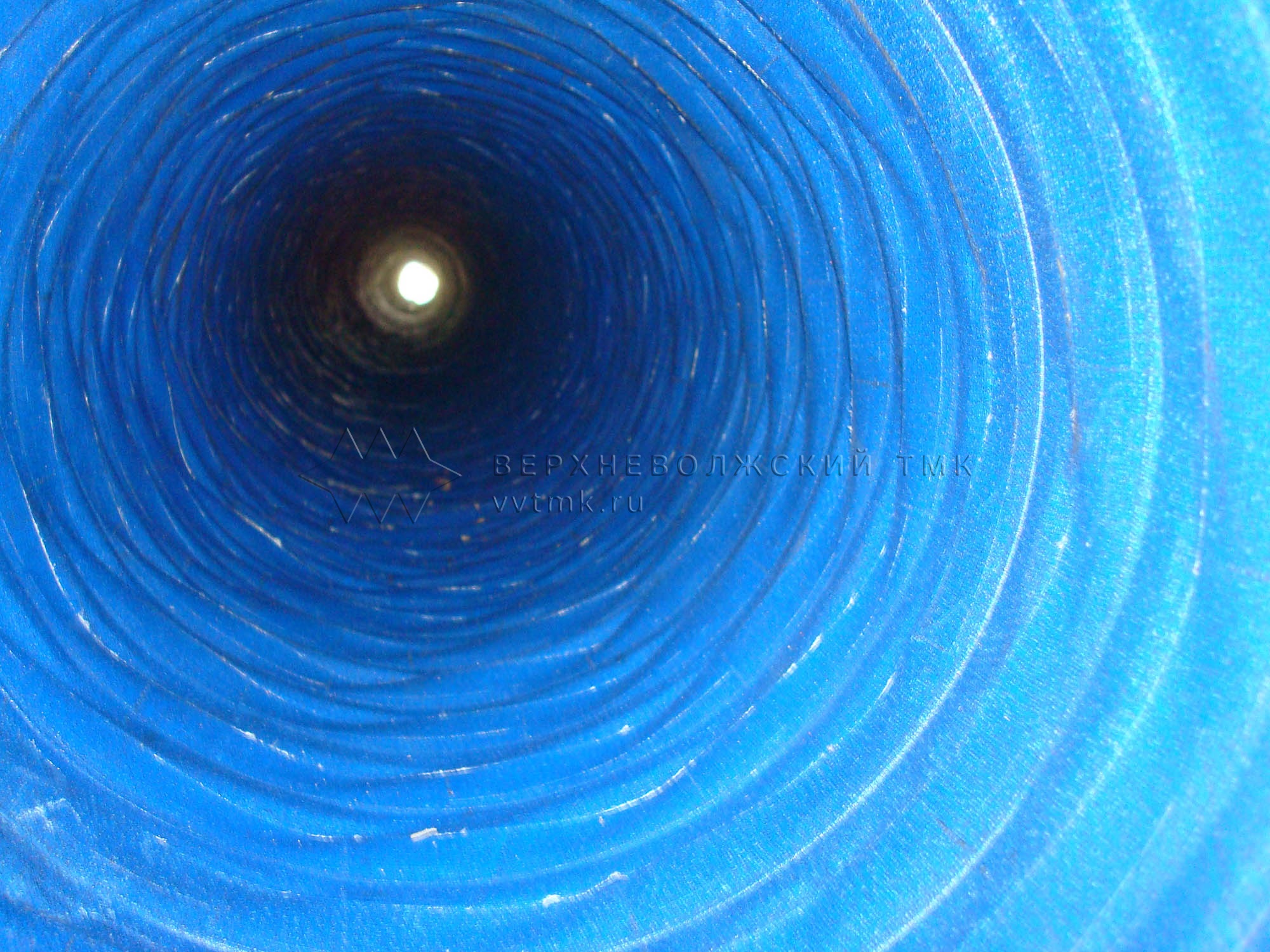

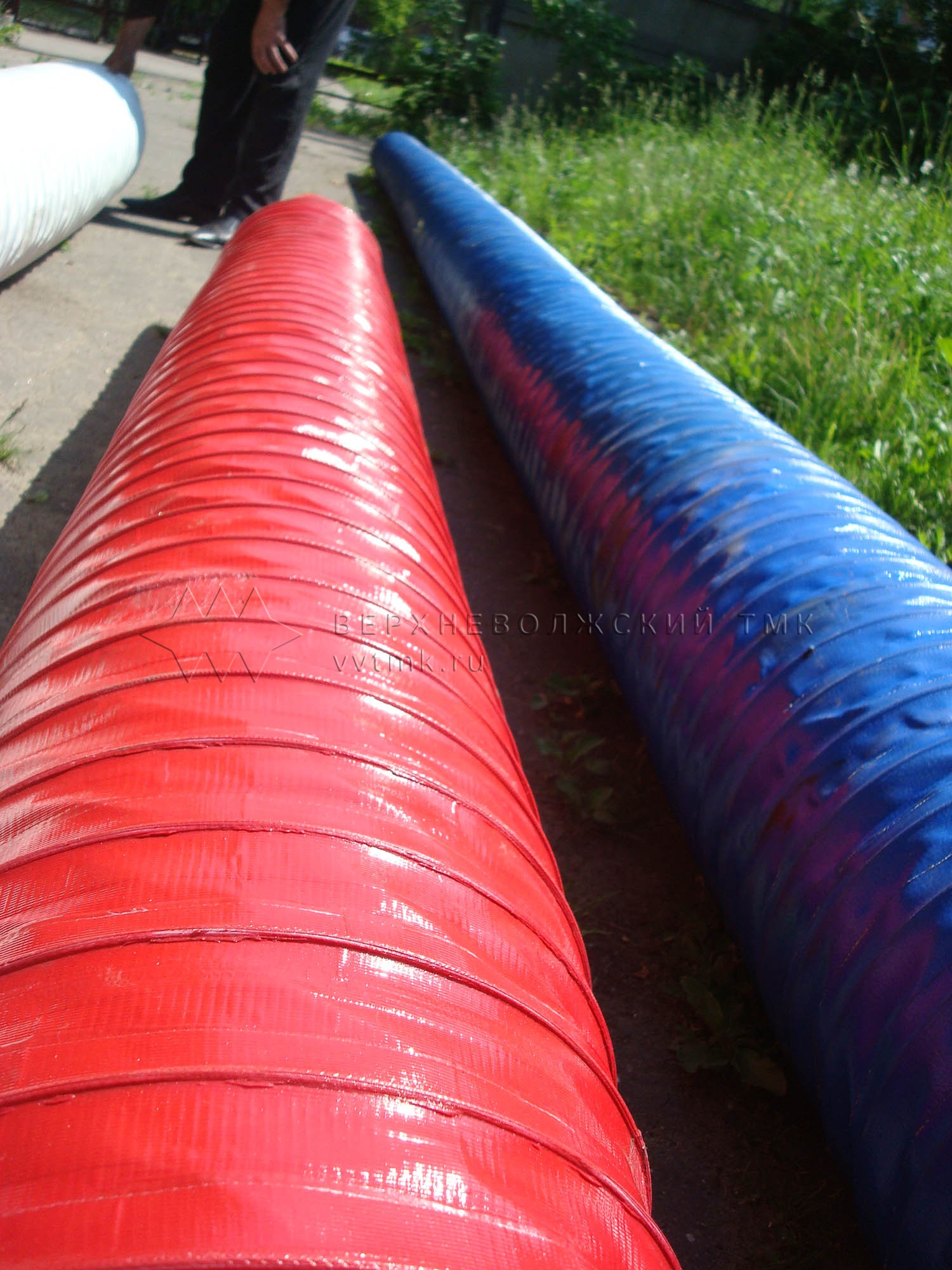

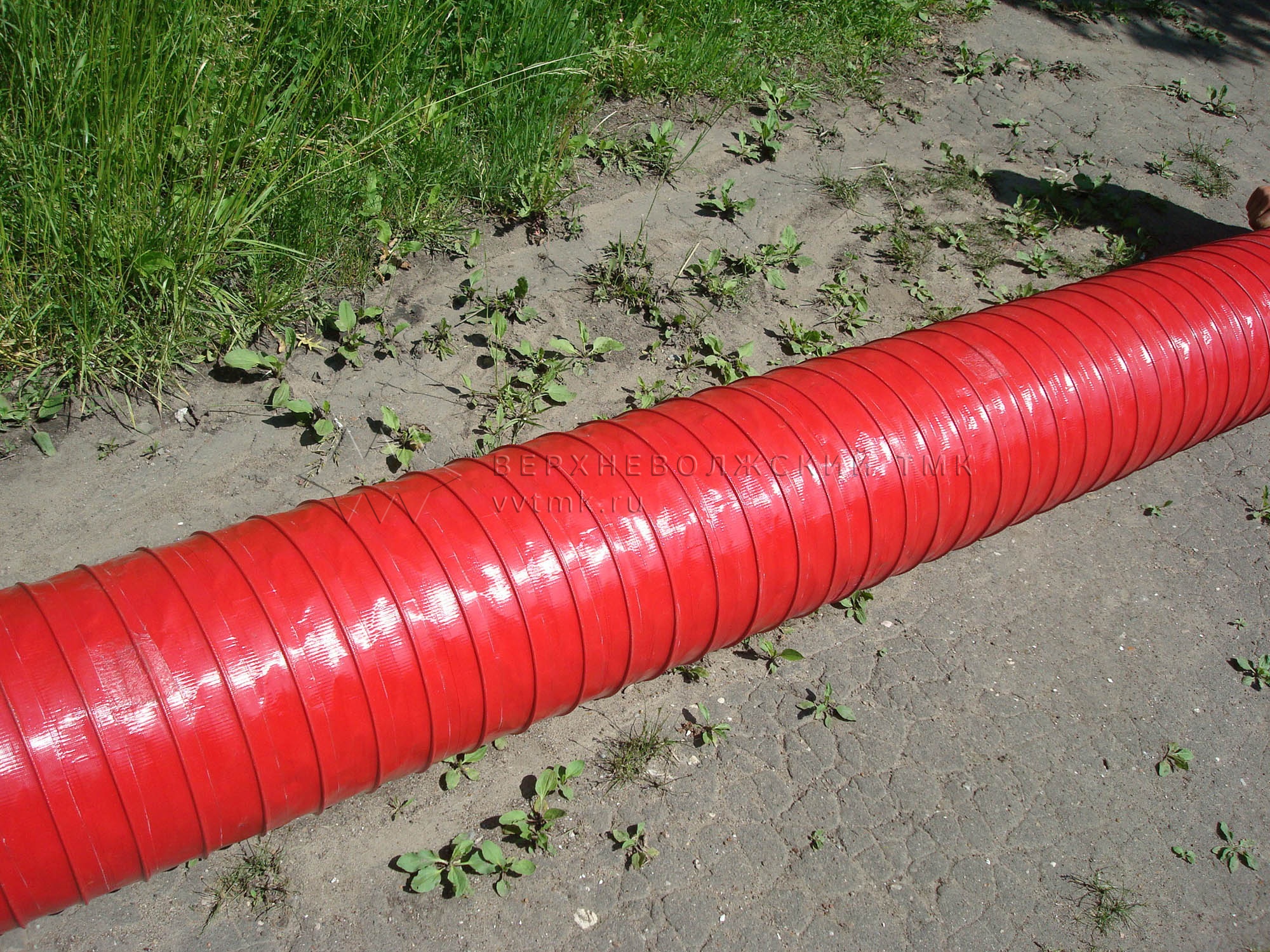

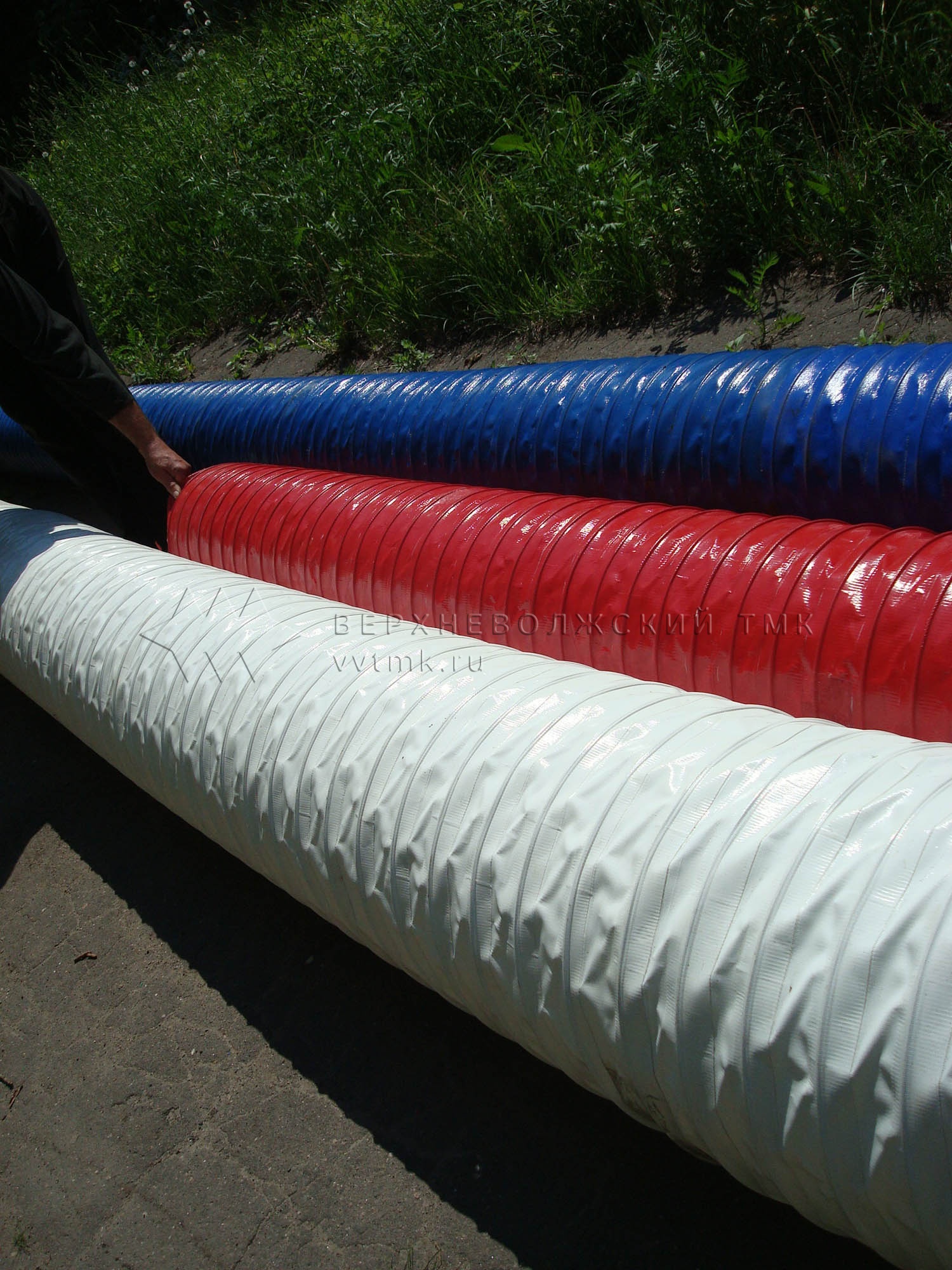

Гибкие воздуховоды — это эластичные вентиляционные трубы, способные изгибаться, растягиваться и менять направление без применения фасонных элементов. Конструктивно представляют собой многослойную оболочку из полимерных или композитных материалов, которая может дополнительно усиливаться спиральным каркасом из металла или пластика. В отличие от жёстких металлических каналов, такие изделия легко адаптируются к сложной геометрии трасс, быстро монтируются и демонтируются, занимают минимум места при транспортировке и хранении.

Вернуться назад

«Верхневолжский ТМК» более 25 лет мы разрабатывает и выпускает гибкие воздуховоды диаметром от 315 до 800 мм: сварные модели и версии, усиленные спиралью жёсткости. Производственная база площадью свыше 3500 м² оснащена высокоточным оборудованием Ras и Spiro, что позволяет гарантировать стабильное качество каждой партии.

Исходным материалом служат композитные полимеры российского и зарубежного производства, обеспечивающие устойчивость к механическим нагрузкам, агрессивным средам и температурным перепадам. Вся продукция сертифицирована по ГОСТ Р 54772-2011 и допущена к применению на объектах горнодобывающей отрасли.

Заказать

Отправьте заявку и наши менеджеры свяжутся с вами
в течение 24 часов.

Сферы применения гибких воздуховодов

Гибкие воздуховоды востребованы там, где жёсткие металлические каналы неприменимы или экономически нецелесообразны:

Горнодобывающая промышленность — проветривание тупиковых забоев, штреков и камер при подземной добыче угля, руды, калийных солей.
Промышленная вентиляция — подача и отвод воздуха в цехах с нестандартной планировкой, на временных производственных участках.
Энергетические комплексы — воздухоснабжение турбинных залов, охлаждение оборудования, аварийная вентиляция.
Ресурсосберегающие технологии — рекуперация тепла, замкнутые контуры воздухообмена.
Транспортная инфраструктура — вентиляция тоннелей, подземных переходов, метрополитена.
Структуры МЧС и силовых ведомств — развёртывание мобильных укрытий, полевых госпиталей, командных пунктов.
Агропромышленный сектор — сушка зерна, вентиляция теплиц, животноводческих комплексов.
Объекты социальной сферы — временные павильоны, выставочные конструкции, спортивные сооружения.
Геологоразведка — питание микро-ГЭС в труднодоступных районах при проведении изыскательских работ.
Добыча полезных ископаемых — рукава высокого давления Ø 315–400 мм для алмазных, золотоносных и иных разработок.

Преимущества гибких воздуховодов производства «Верхневолжский ТМК»

Гибкие воздуховоды «Верхневолжский ТМК» превосходят ведущие импортные и отечественные аналоги по ключевым эксплуатационным показателям:

Запас прочности по давлению — допустимое статическое давление в 2,5–3 раза выше, чем у конкурирующих образцов.
Пониженное аэродинамическое сопротивление — удельные потери напора на 3–5 % меньше, что сокращает энергозатраты на привод вентиляторов.
Минимальные утечки воздуха — коэффициент потерь на 1000 м вентиляционного става практически равен единице благодаря герметичности сварных швов.
Увеличенная длина секций — гибкие обечайки изготавливаются длиной до 200–400 м, армированные — до 60 м, что сокращает число стыков и время монтажа.
Постоянная дистанция до забоя — применение аккумулятора вентиляционных труб позволяет удерживать расстояние от става до груди забоя в пределах 5–8 м.
Возможность всасывающего проветривания — конструкция допускает работу в режиме разрежения при проходке тупиковых выработок.

Основные физико-механические и эксплуатационные параметры эластичных армированных спиралью жесткости воздуховодов

Диаметры	Аэродинамические параметры			Аэростатические параметры	Механические параметры
	Коэффициент утечек	Удельное аэродинамическое сопротивление при полностью растянутом воздуховоде (ДаПа*с²/м⁷)		Pабочее статическое давление (ДаПа/атм)	Удельная масса кг/п.м.
	Коэффициент утечек	Режим нагнетания	Режим всасывания	Pабочее статическое давление (ДаПа/атм)	Удельная масса кг/п.м.
318	При длинах воздуховодов до 200 метров утечки воздуха характеризуются воздухопроницаемостью исходного материала (практически отсутствуют)	1,0029-1,0352	2,1627-2,2325	12888	1,048-2,33
358		0,5517-0,5694	1,1821-1,2203	11808	1,128-2,41
404		0,3037-0,3135	0,6468-0,6676	10584	1,218-2,5
454		0,2017-0,2081	0,4287-0,4425	10140	1,318-2,6
504		0,0995-0,1027	0,2106-0,2174	8970	1,418-2,7
564		0,0565-0,0583	0,1187-0,1226	8151	1,538-2,82
604		0,0400-0,0413	0,0835-0,0862	7905	1,618-2,9
634		0,0313-0,0324	0,0650-0,0671	7565	1,678-2,96
715		0,0166-0,0172	0,0343-0,0354	6375	1,848-3,13
805		0,0095-0,0098	0,0194-0,0201	5525	2,018-3,3

Максимальная длина армированной обечайки по условиям технологии 40-60 метров.
Максимальное рабочее давление труб и рукавов D=315 мм. - 6 ати, D=400 мм. - 4,5 ати.

Основные физико-механические и эксплуатационные параметры эластичных гибких воздуховодов

Диаметры	Аэродинамические параметры		Аэростатические параметры	Механические параметры
Диаметры	Коэффициент утечек	Удельное аэродинамическое сопротивление (ДаПа)	Pабочее статическое давление (ДаПа/атм)	Удельная масса кг/п.м.
318	1,18-1,25 (на 300 м.п.)	Аналогично металлическим воздуховодам 0,22-0,25	17900 / 1,79	0,63
358	1,18-1,25 (на 300 м.п.)		16400 / 1,64	0,71
404	1,05-1,08 (на 500 м.п.)		14700 / 1,47	0,8
454	1,055-1,085 (на 500 м.п.)		13000 / 1,30	0,9
504	1,06-1,09 (на 500 м.п.)	0,077-0,08	11500 / 1,15	1
564	1,12-1,15 (на 1000 м.п.)	0,044-0,045	10450 / 1,10	1,12
604	1,12-1,15 (на 1000 м.п.)	0,031-0,032	9300 / 0,93	1,2
634	1,12-1,15 (на 1000 м.п.)	0,024-0,025	8900 / 0,89	1,26
715	1,12-1,15 (на 1000 м.п.)	0,013-0,014	7500 / 0,75	1,43
805	1,12-1,15 (на 1000 м.п.)	0,007-0,008	6500 / 0,65	1,6

Максимальная длина гибкой обечайки по условиям технологии 200-400 метров.
Максимальное рабочее давление труб и рукавов D=315 мм. - 6 ати, D=400 мм. - 4,5 ати.

Чтобы получить расчёт стоимости или техническую консультацию, свяжитесь с нами по телефону +7 (4852) 58-15-02 или отправьте запрос на info@vvtmk.ru. Менеджеры подготовят оперативно подготовят коммерческое предложение. Также заходите на наш сайт и выбирайте другое вентиляционное оборудование: шумоглушители, клапаны и заслонки, эжекторы низкого давления и многое другое.

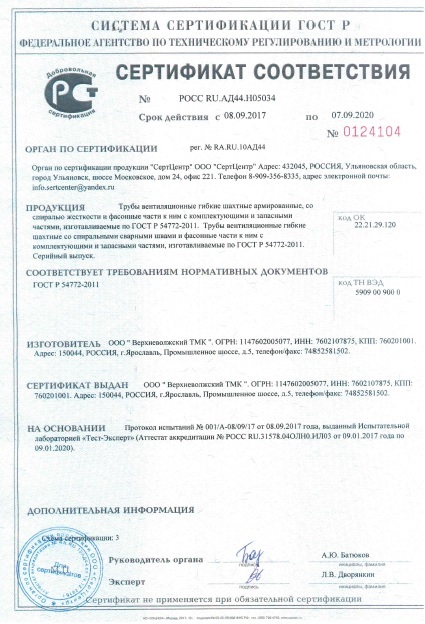

Нами получен сертификат соответствия ГОСТ на трубы вентиляционные гибкие шахтные армированные спиралью жесткости и сертификат соответствия ГОСТ на трубы вентиляционные гибкие шахтные со спиральными сварными швами и фасонные части к ним с комплектующими и запасными частями, изготавливаемые по ГОСТ Р 54772-2011
