Воздухораспределители типа НРВ Серия 1.494-37

Воздухораспределители типа НРВ предназначены для подачи приточного воздуха в рабочую зону. Высота установки воздухораспределителя над полом до 4м, считая от оси решетки.
Воздухораспределитель представляет патрубок с торцевой заглушкой и врезками (патрубками) для установки воздухораспределительных решеток. По числу врезанных патрубков НРВ изготавливаются четырехструйными и двухструйными. Подача воздуха в воздухораспределитель может осуществляться как снизу, так и сверху.
Двухструйные воздухораспределители используются при раздаче воздуха от стен, четырехструйные - от колон.

Двухструйный воздухораспределитель	Четырехструйный воздухораспределитель

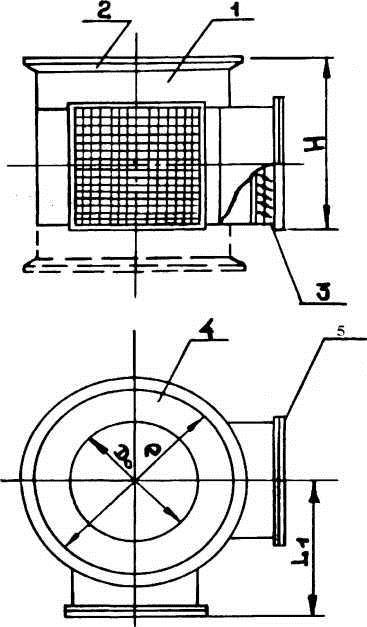

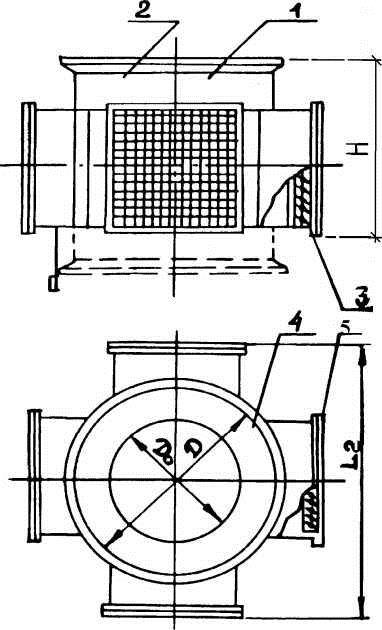

1 - корпус; 2 - присоединительный фланец; 3 - решетки; 4 - диафрагма; 5 - выпускной патрубок.

Основные характеристики воздухораспределителей типа НРВ

Обозначение	Расход воздуха L, м3/час		Площадь живого сечения F0 , м2			Коэффициент местного сопротивления
НРВ-2	2200-4300		0,056x2			3
НРВ-4	7300-14500		0,168x2
НРВ-6	18200-26100		0,336x2
НРВ-8	4400-8600		0,056x4
НРВ-10	14400-29000		0,168x4
НРВ-12	36400-52200		0,336x4

Обозначение и основные параметры воздухораспределителей

Обозначение воздухораспределителя				Кол. Выпуск ных патруб ков	Размеры, мм							Масса, кг
С верхним присоединением		С нижним присоединением			Д		Дс	Li		L2	H
НРВ 1В		НРВ 1Н		2	280		170	281		—	300	11,7
НРВ 2В		НРВ 2Н			355		215	336		—	478	15,23
НРВ 3В		НРВ 3Н			630		380	506		—	478	26,95
НРВ 4В		НРВ 4Н			710		450	536		—	678	52,8
НРВ 5В		НРВ 5Н			900		540	786		—	685	88
НРВ 6В		НРВ 6Н			1250		750	1006		—	689	126
НРВ 7В		НРВ 7Н		4	400		240	—		682	278	20
НРВ 8В		НРВ 8Н			500		300	—		812	478	27,9
НРВ 9В		НРВ 9Н			710		425	—		1072	478	57,9
НРВ 10В		НРВ 10Н			1000		600	—		1372	685	93
НРВ 11В		НРВ 11Н			1250		750	—		1922	689	154,3
НРВ 12В		НРВ 12В			1400		840	—		2172	689	209,4
