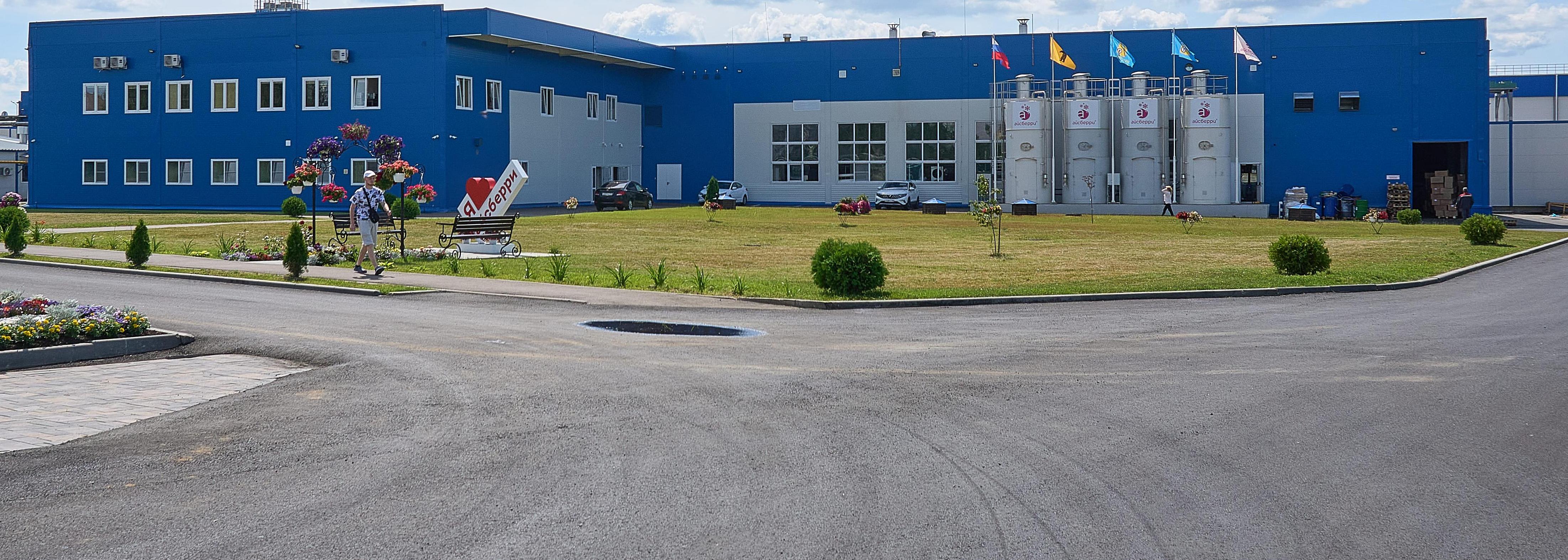

Монтаж вентиляции фабрики по производству мороженого "Айсберри"

Монтаж вентиляции фабрики по производству мороженого "Айсберри"

Ярославская область, Тутаевский район, г. Тутаев, МКР 11-а (правый берег), ООО"ТД Айсберри", Октябрь – Ноябрь 2020 г.

ИП Кравцов Владимир Валерьевич

300 000 м3

объем обрабатываемого воздуха

400 кВт

холодильная мощность

5 000м2

площадь смонтированных воздуховодов


  • Описание объекта
  • Цели и задачи
  • Решение
  • Оборудование
  • Услуги

Описание объекта

Заказчик: ООО "ТД Айсберри"

Генеральный подрядчик: ООО "ТД Айсберри"

Монтаж вентиляционного оборудования и воздуховодов производился в зданиях фабрики:

  • ПСК (Основной производственный корпус);
  • Цех производства вафельных стаканчиков;
  • АБК (административно-бытовой корпус);
  • Здание компрессорной.

ПСК, АБК, цех производства вафельных стаканчиков, представляют собой помещения размерами 36х18 м с высотами до 12 м на объеме которых расположились производственные цеха, склады готовой продукции, офисные помещения, так и подсобные помещения для работающего персонала. Общая площадь помещений составляет 19 000 м2, строительный объем помещений 220 000 м3

Здание компрессорной представляет собой одно помещение размером 24х24 с высотой до 10 м, в котором расположилось холодильное оборудование. Общая площадь 576 м2, строительный объем помещения 5760 м3.


Цели и задачи

Вентиляция проектируется исходя из условий поддержания температурного режима в помещениях производственного корпуса, АБК, и компрессорной. Обязательного соблюдения правил противопожарной вентиляции для чего обязательно обустраиваются системы дымоудаления воздуха с автоматическими системами пожаротушения. Параметры для помещений обслуживающего персонала приняты согласно действующим нормам для производственных и офисных помещений.

1

Обеспечение воздухообмена

2

Системы дымоудаления и подпора воздуха

выполнение требований противопожарной защиты

3

Дополнительная вентиляция

для офисов

4

Выполнение требований противопожарной защиты

в местах нахождения людей, в вспомогательных помещениях

Решение

В помещениях административно-бытового корпуса предусмотрена система приточно-вытяжной вентиляции с центральным охлаждением воздуха при помощи компрессорно-конденсаторного блока. В производственных цехах запроектирована приточно-вытяжная вентиляция с жидкостной рекуперацией тепла и холодоснабжения. Подача воздуха осуществляется из верхней зоны при помощи регулируемых диффузоров и решеток. Вытяжная вентиляция организована из верхней зоны.

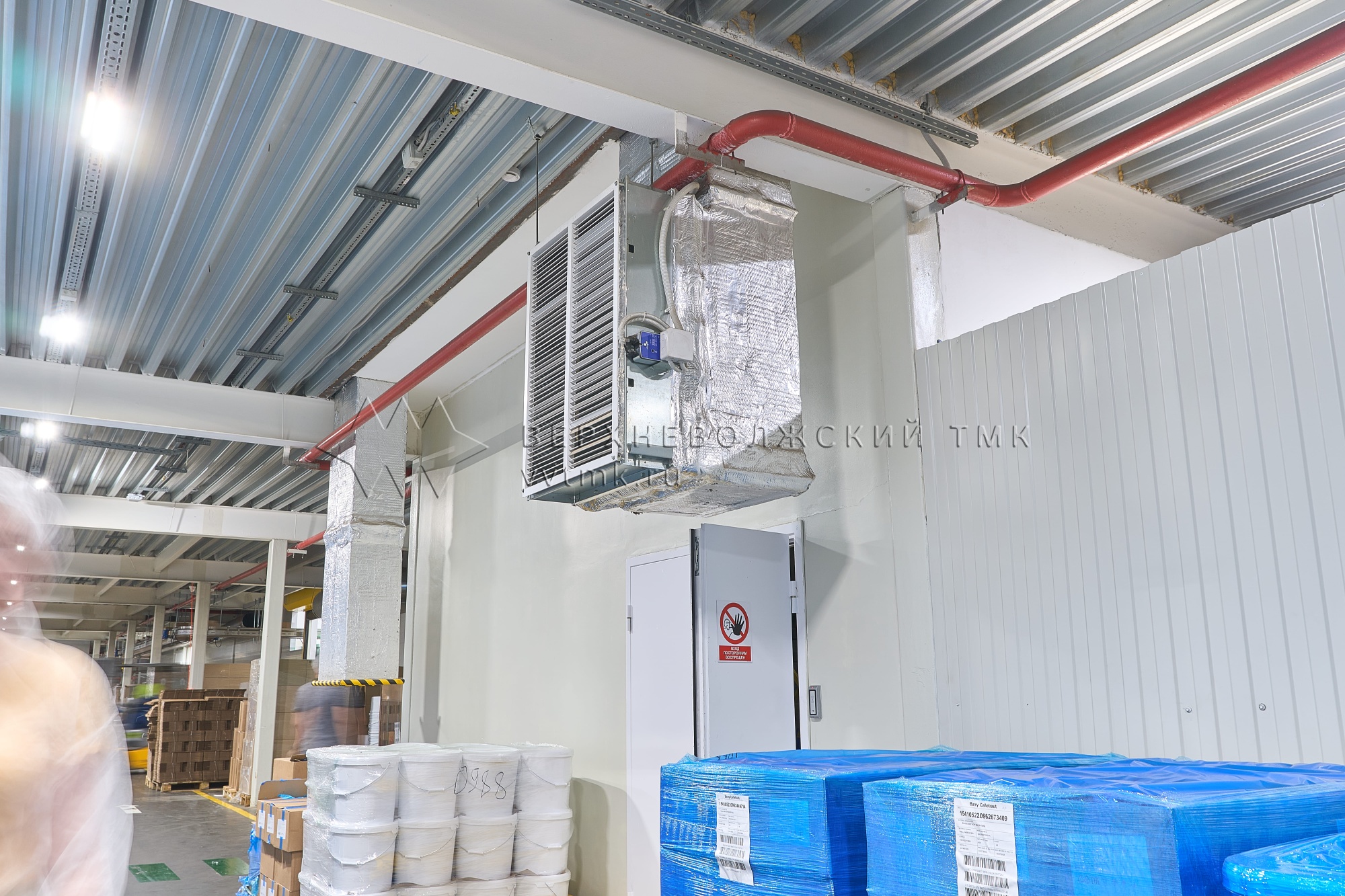

Для соблюдения норм противопожарной защиты в складах организованы системы дымоудаления воздуха при помощи крышных вентиляторов дымоудаления и противопожарных клапанов с изоляцией воздуховодов противопожарной изоляцией, а также применяются люки дымоудаления в кровле здания.

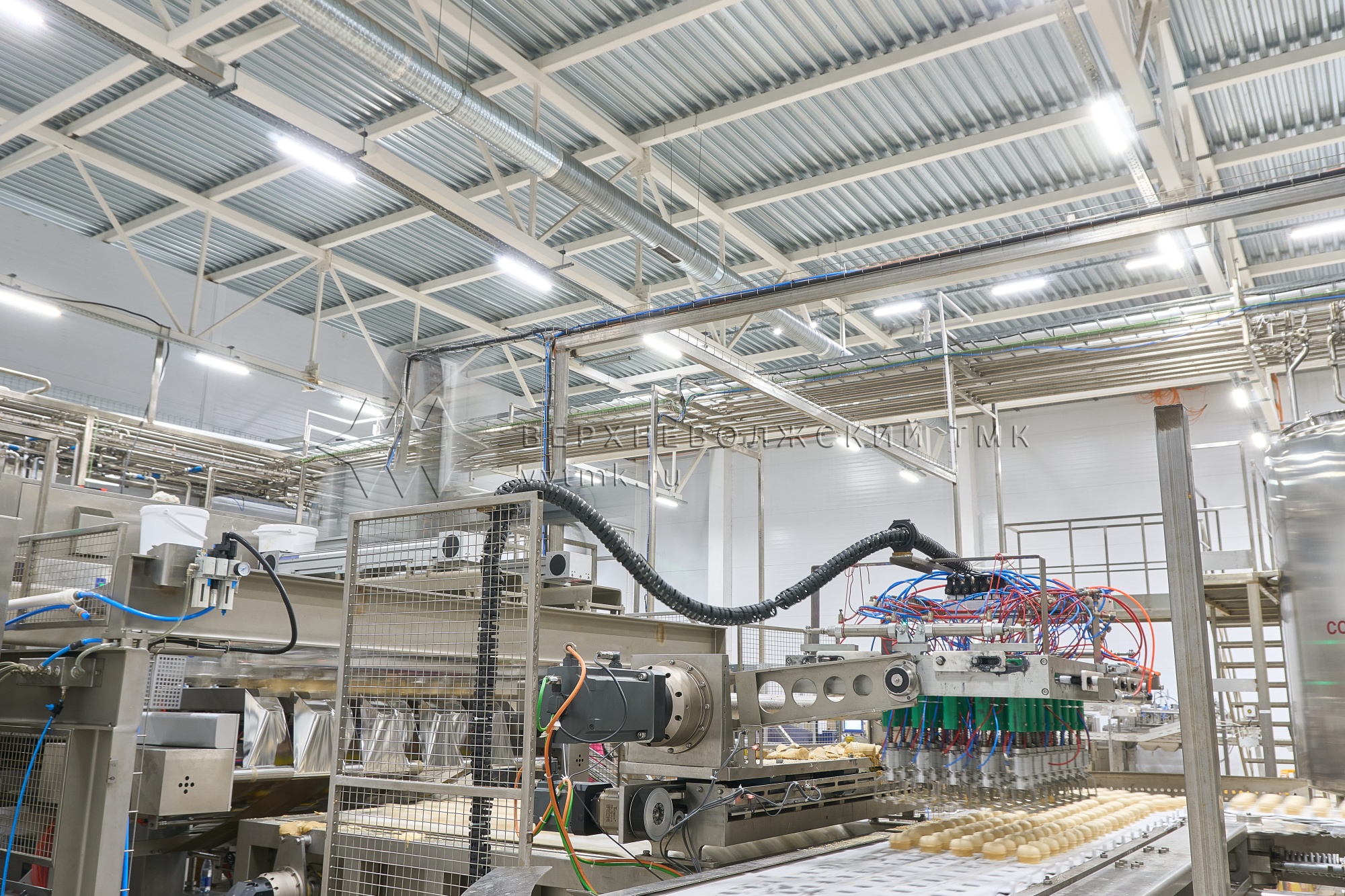

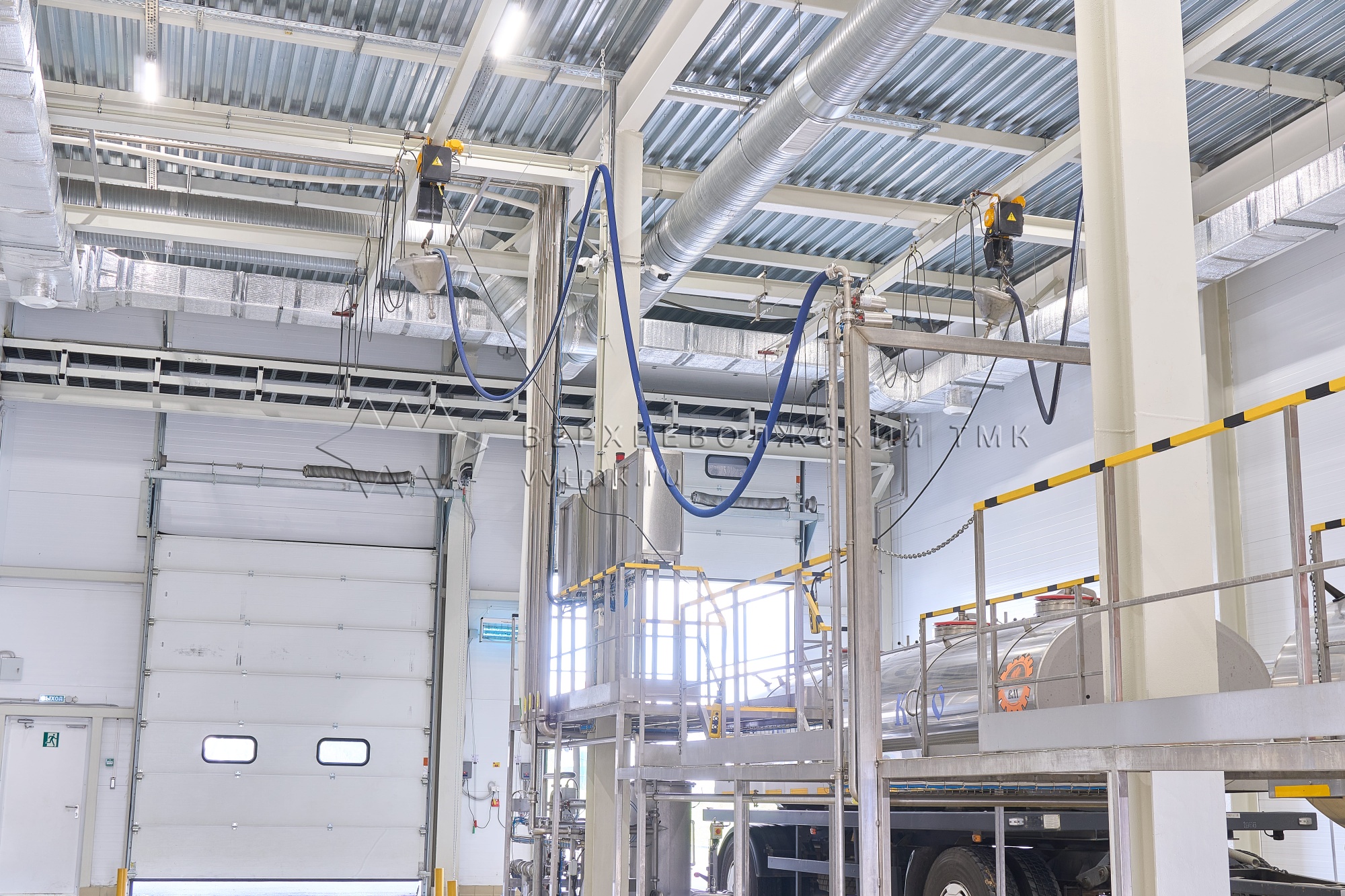

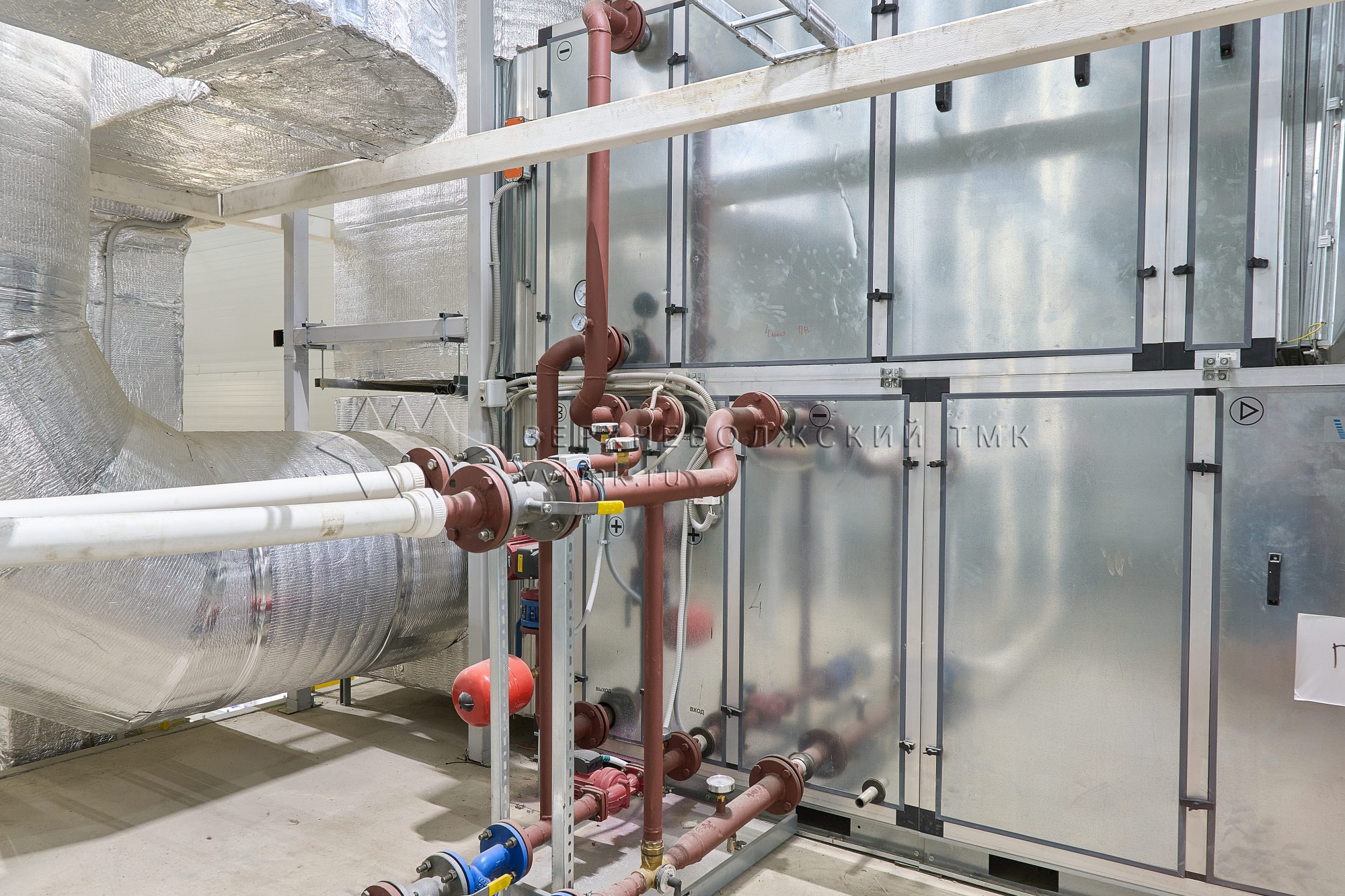

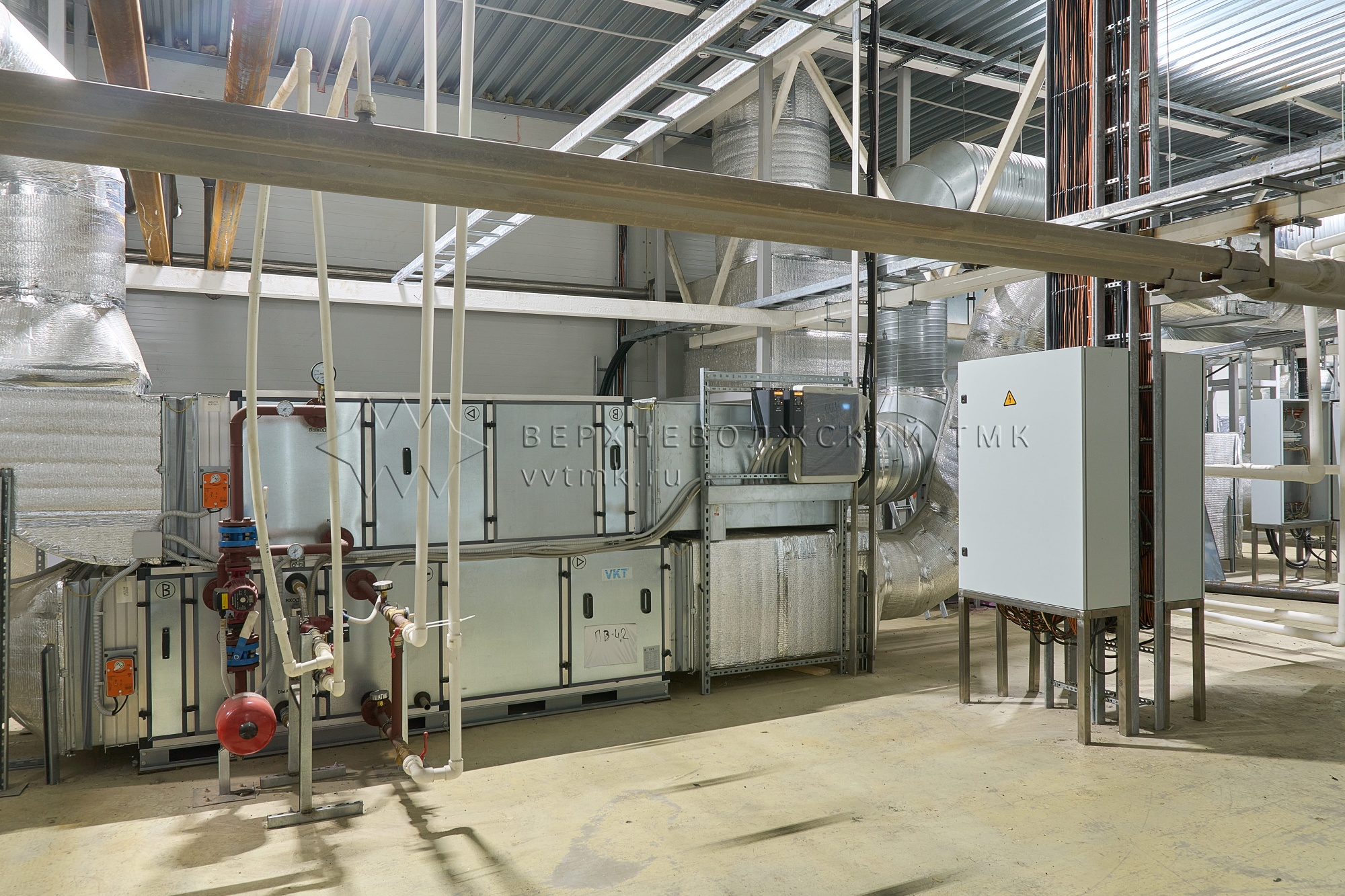

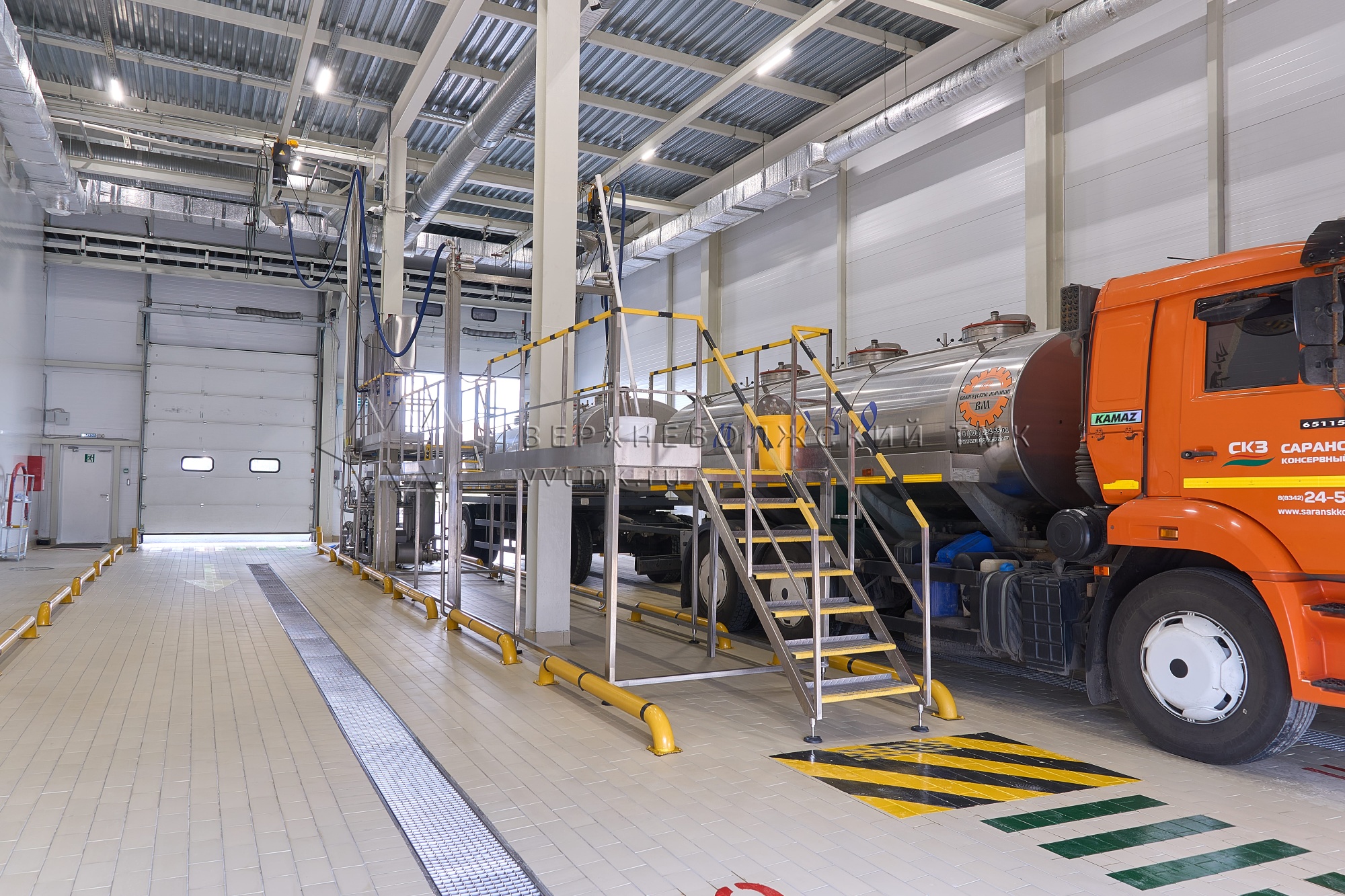

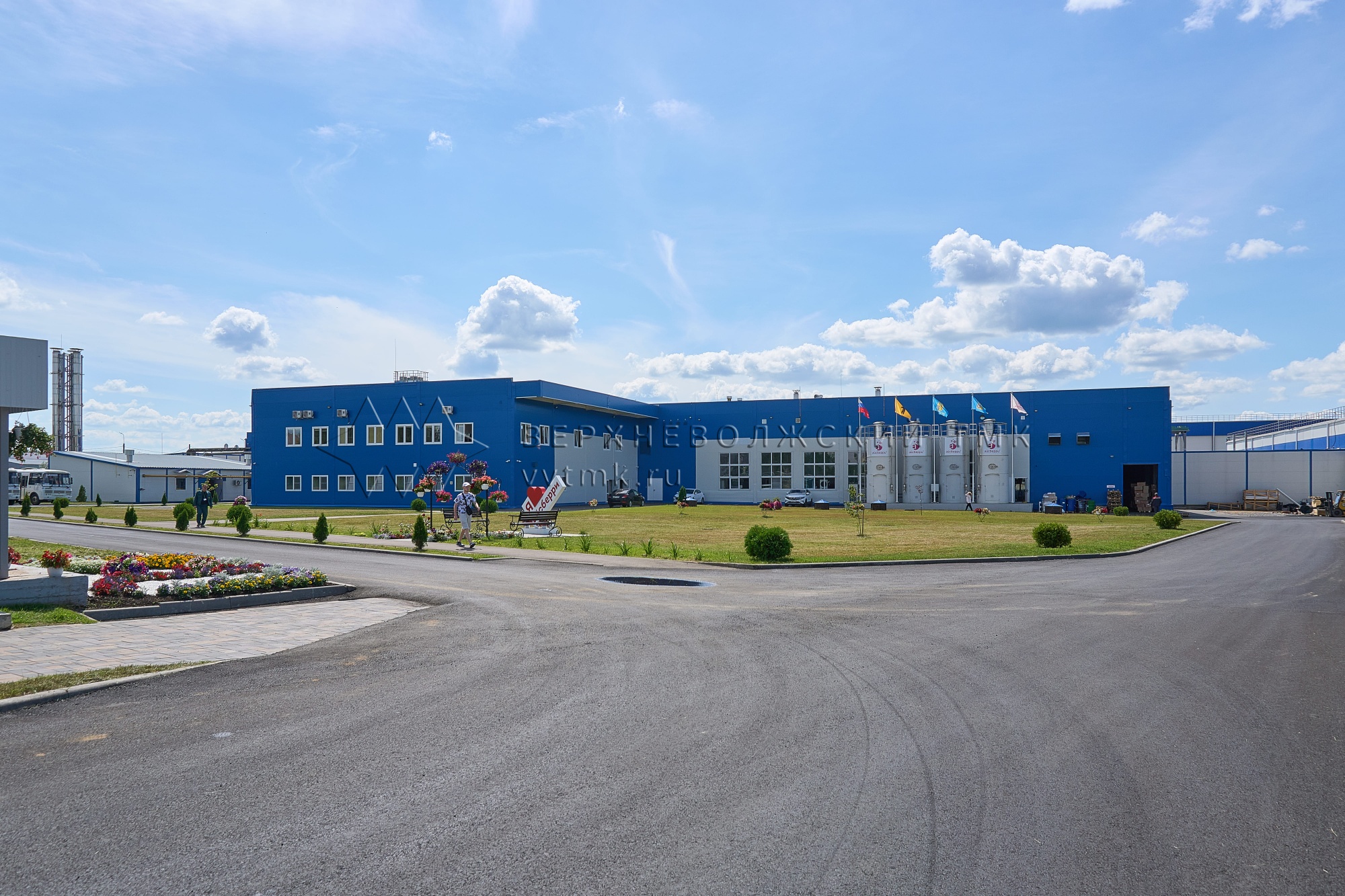

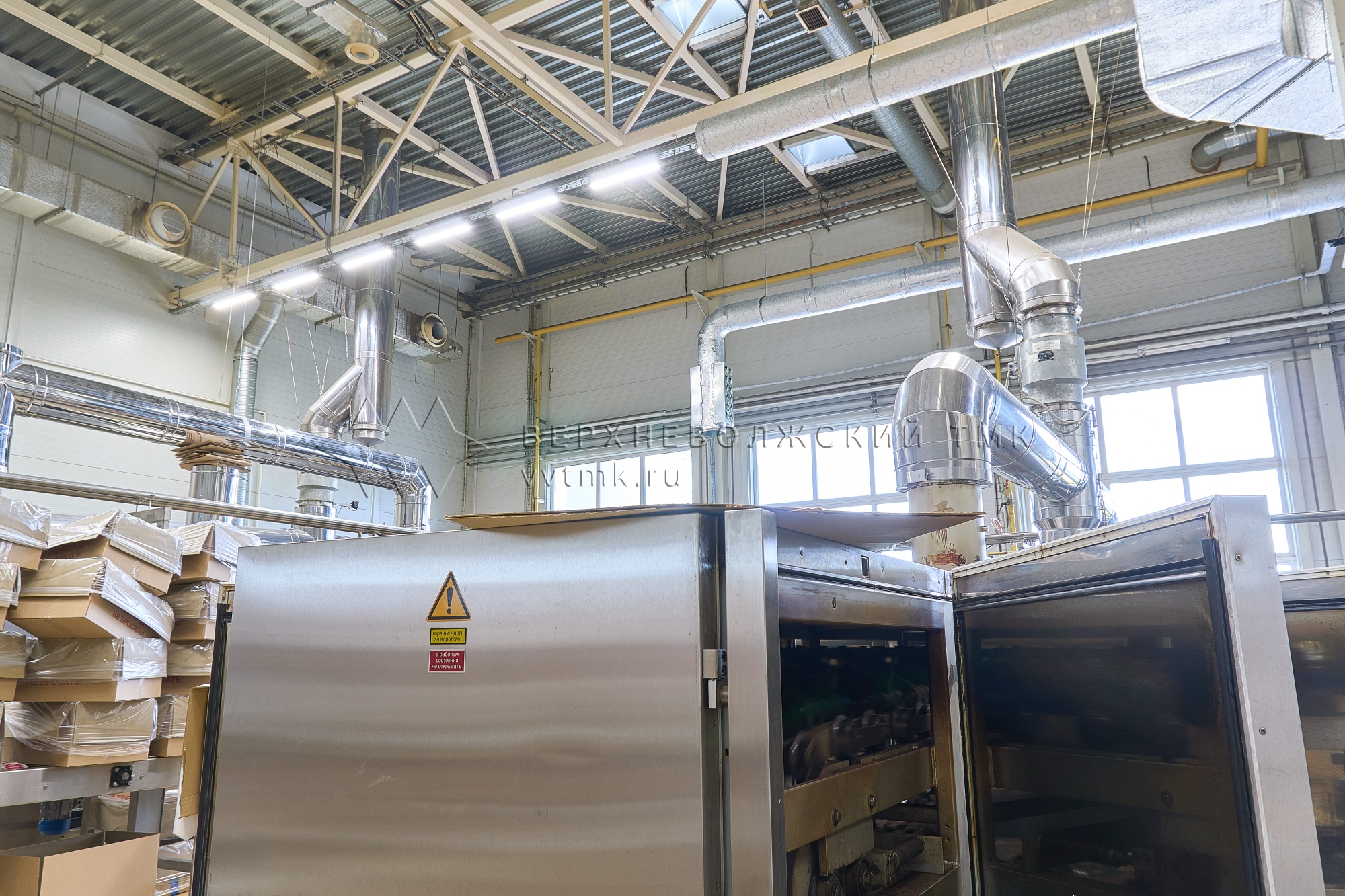

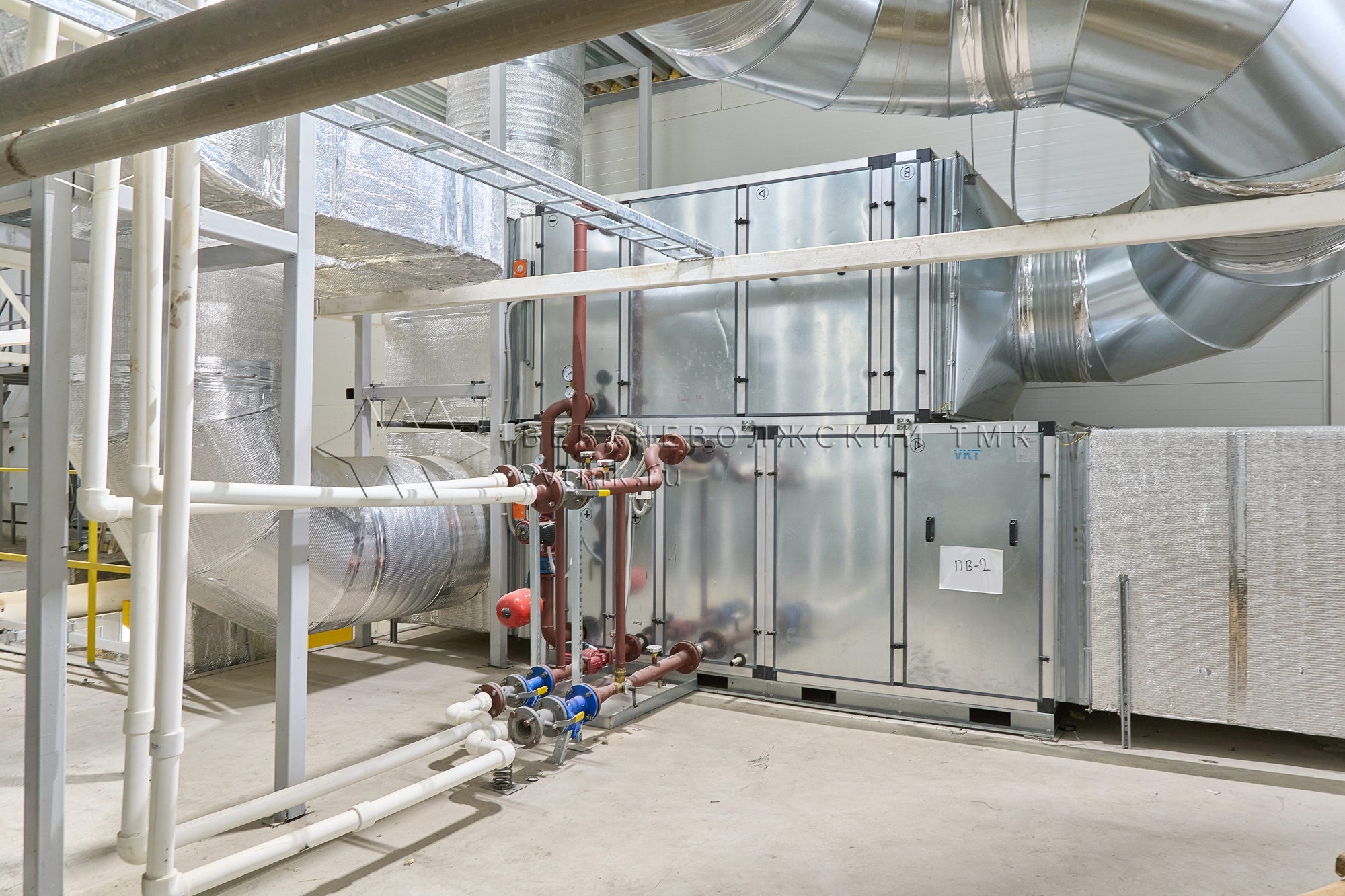

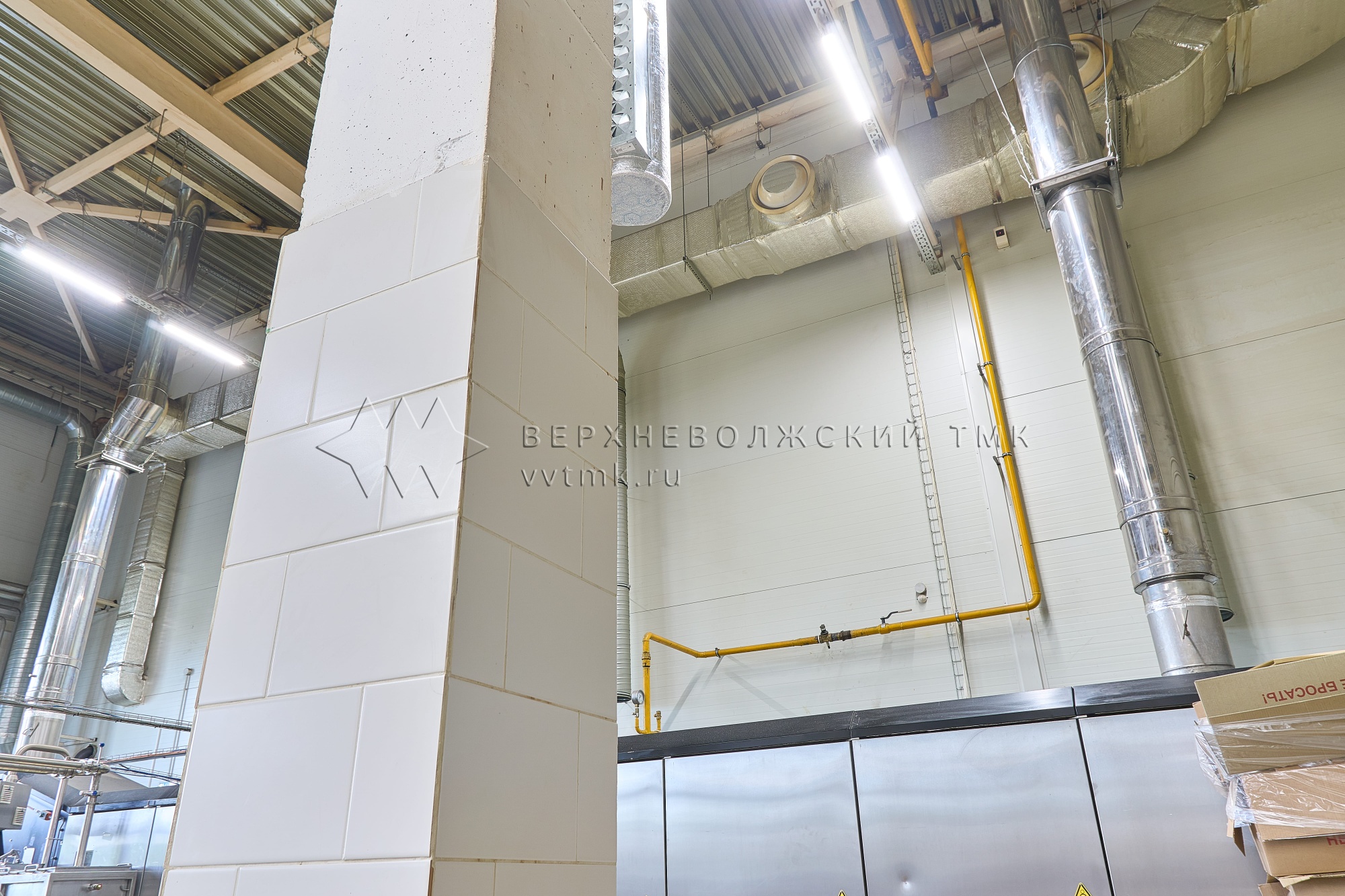

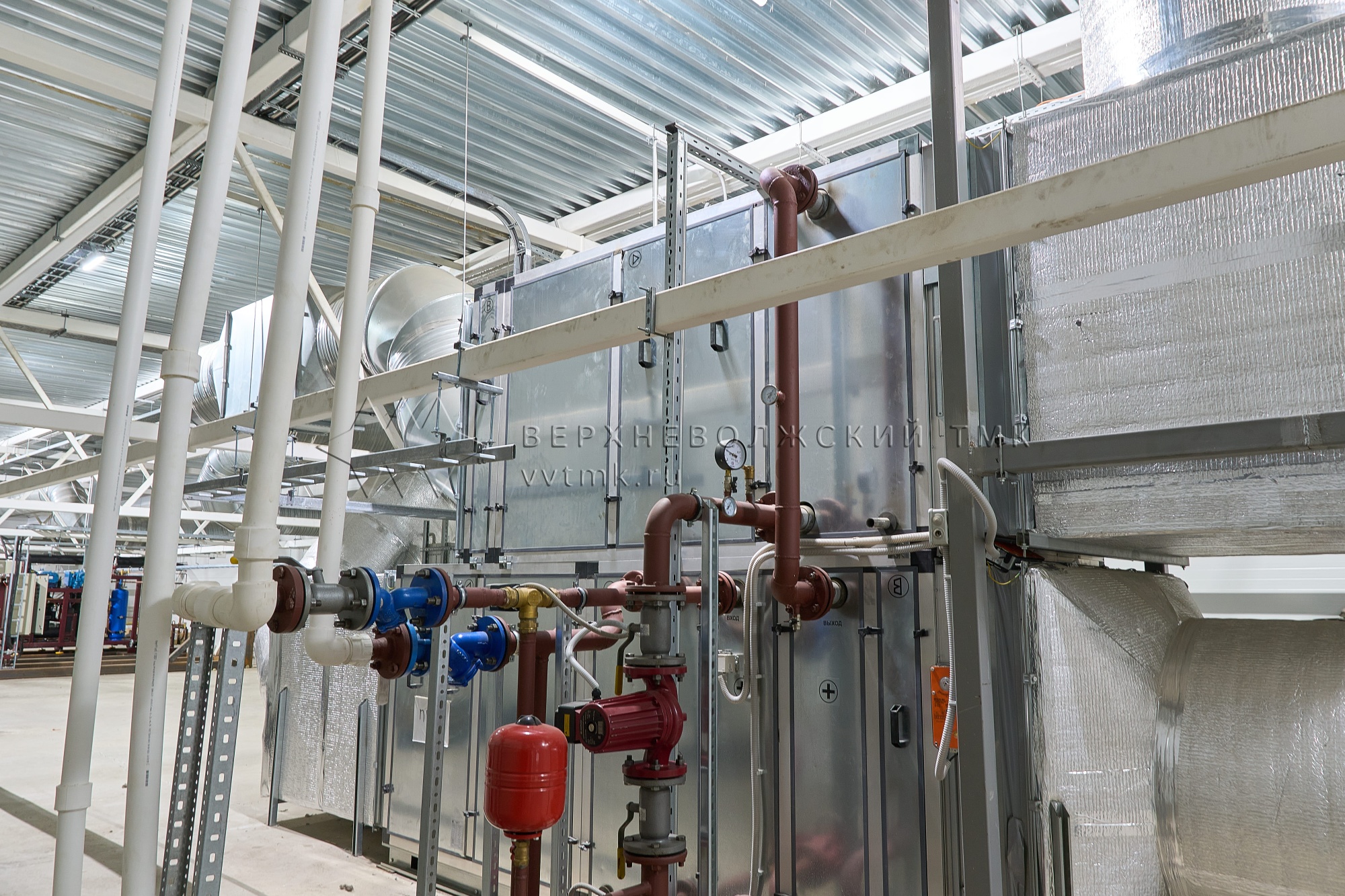

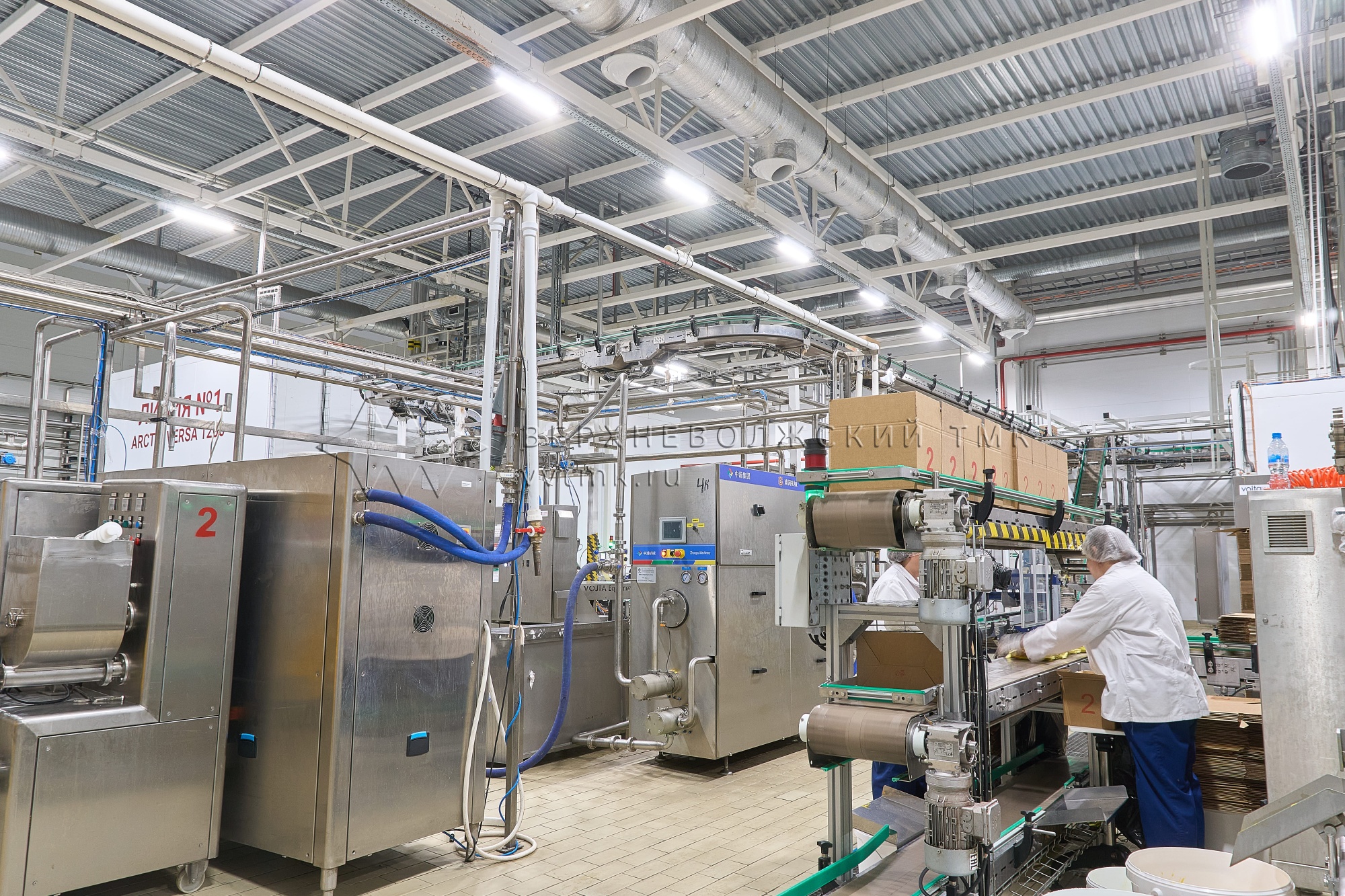

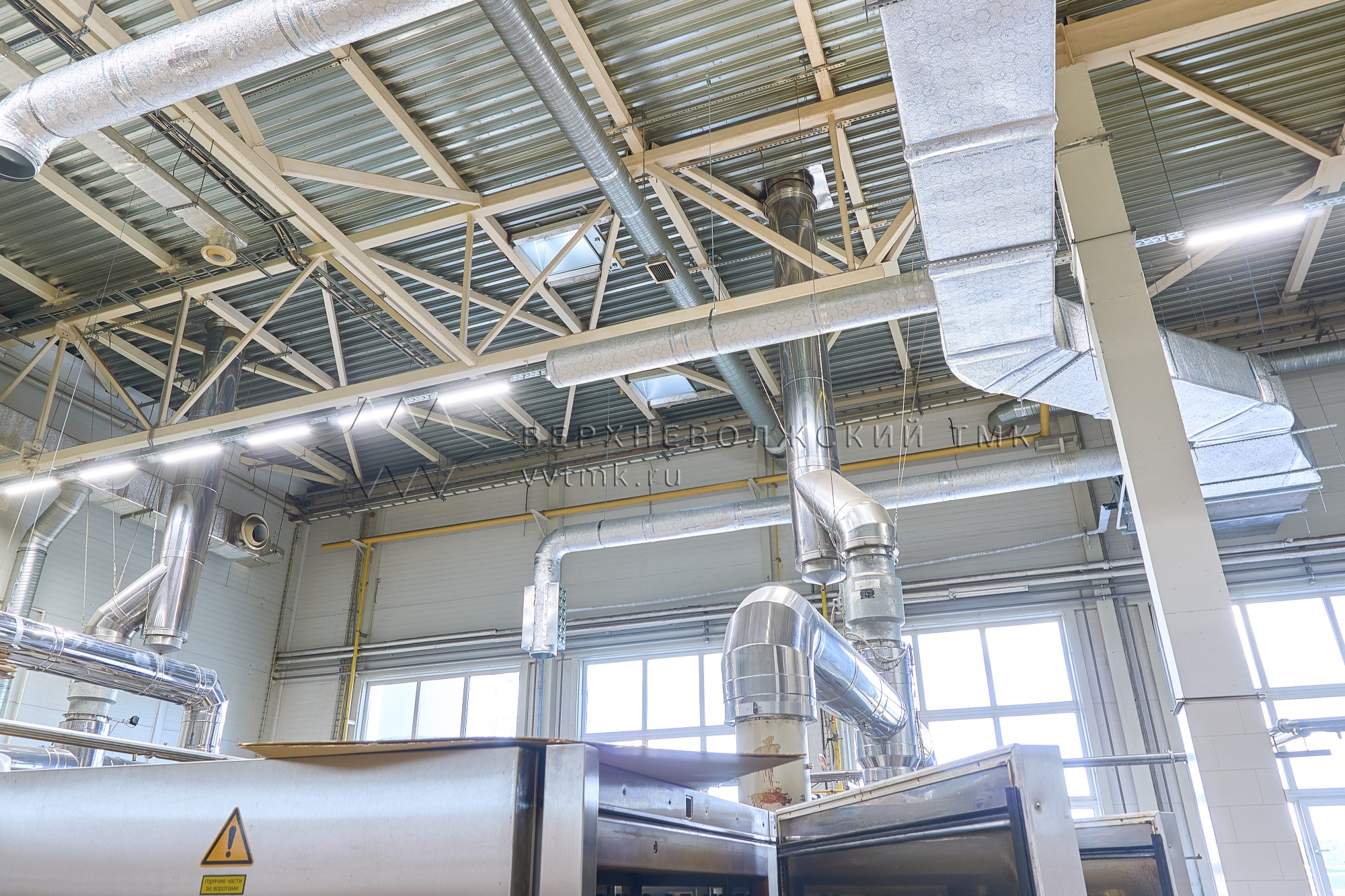

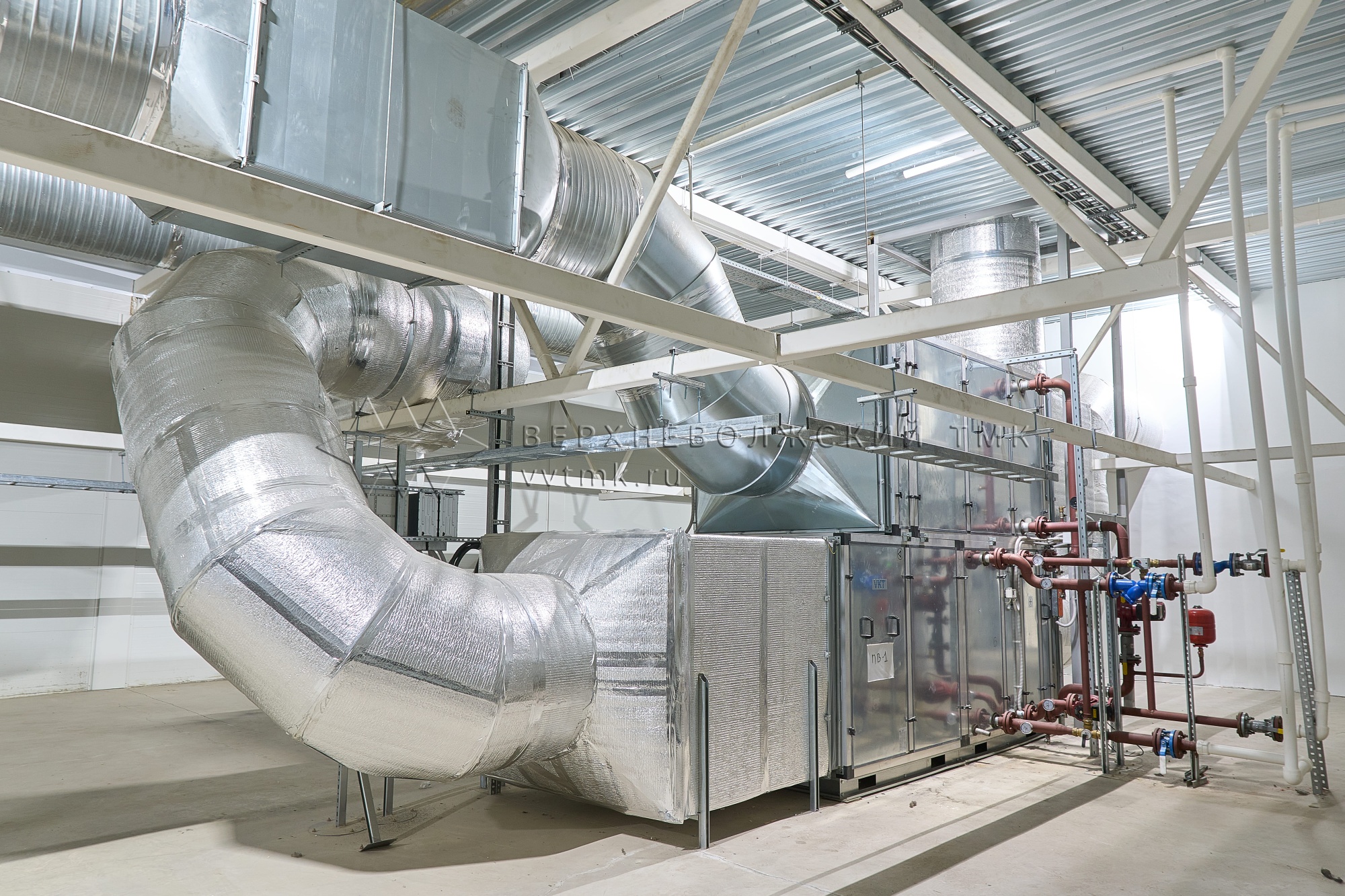

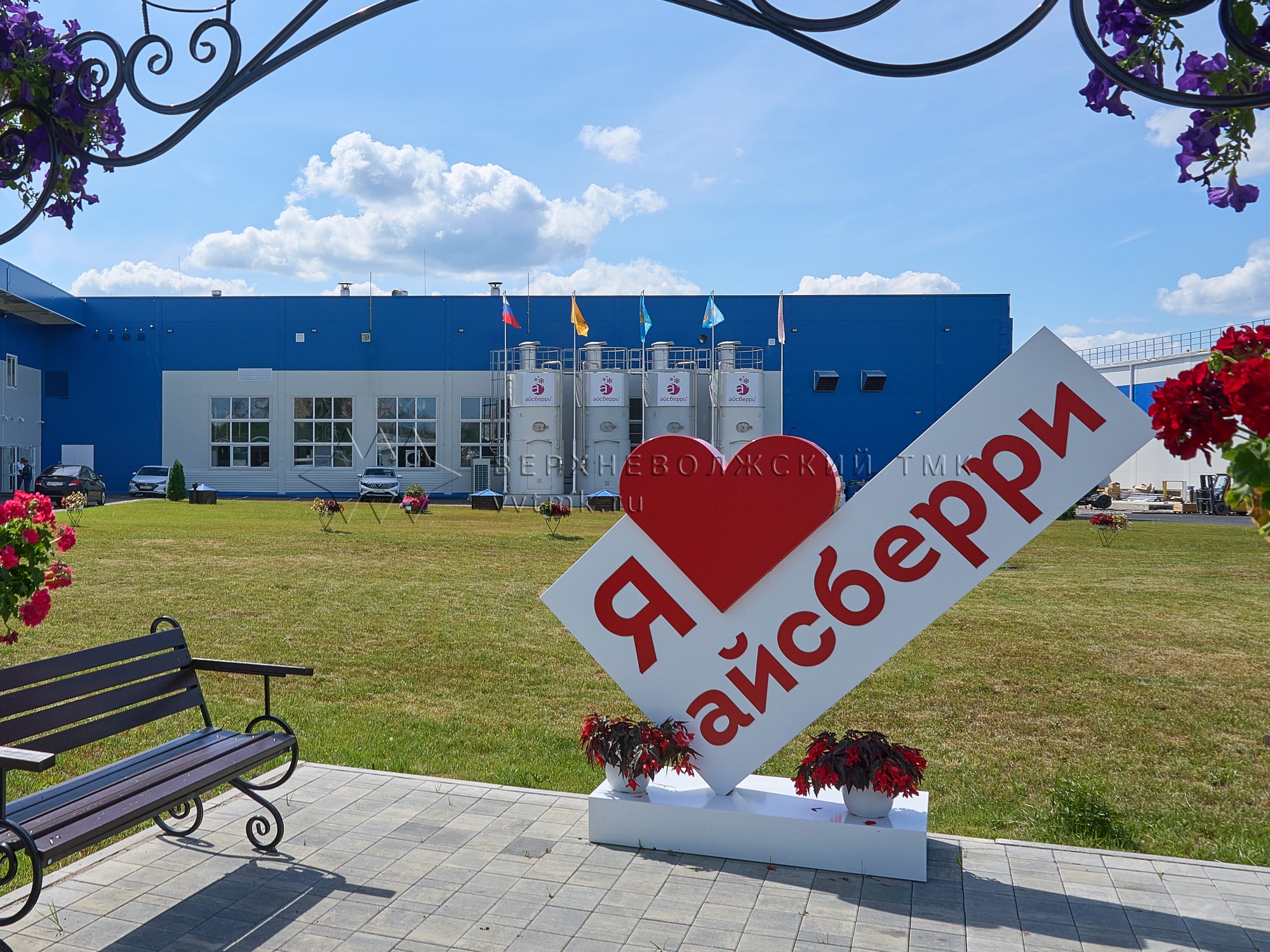

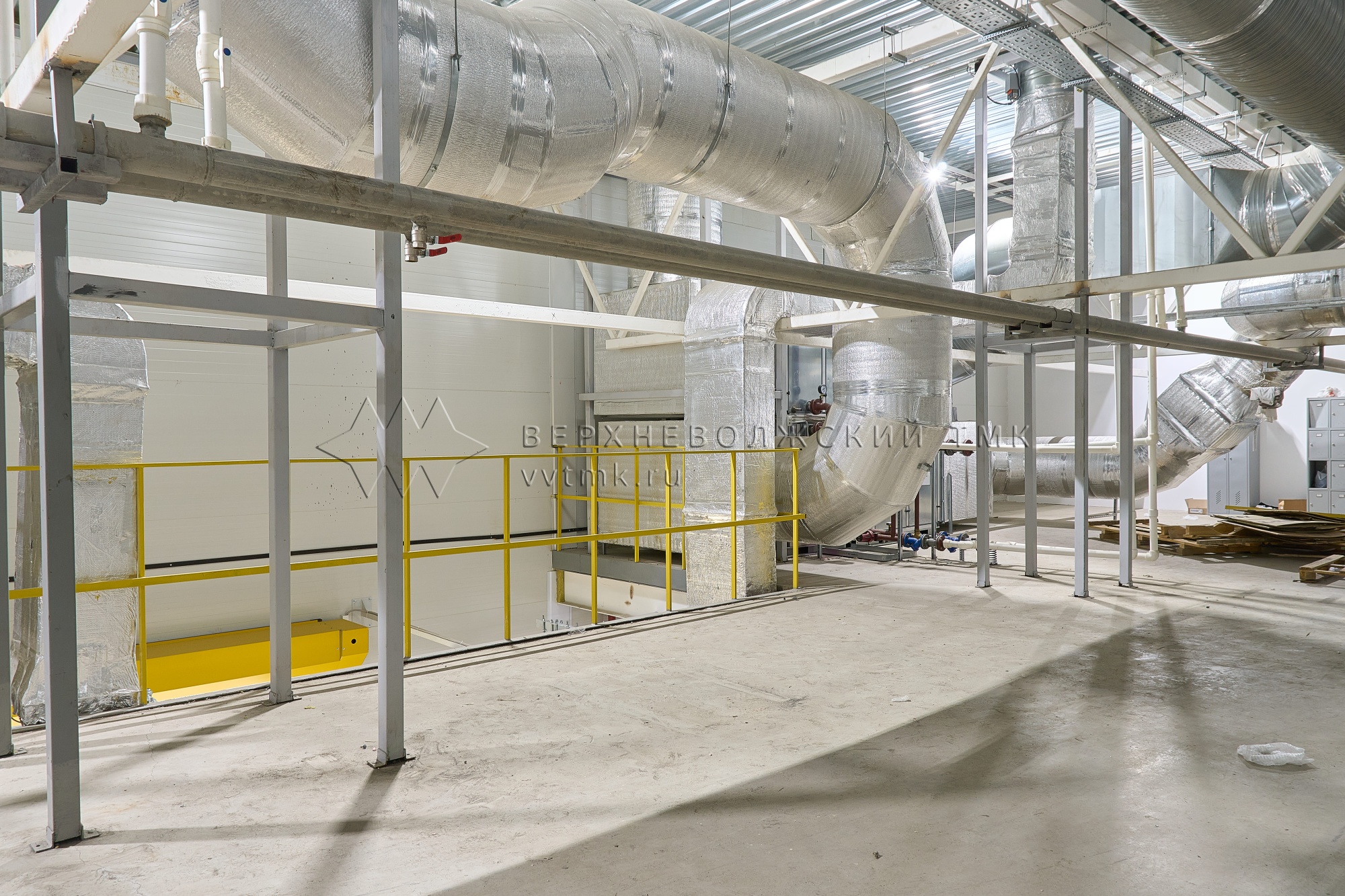

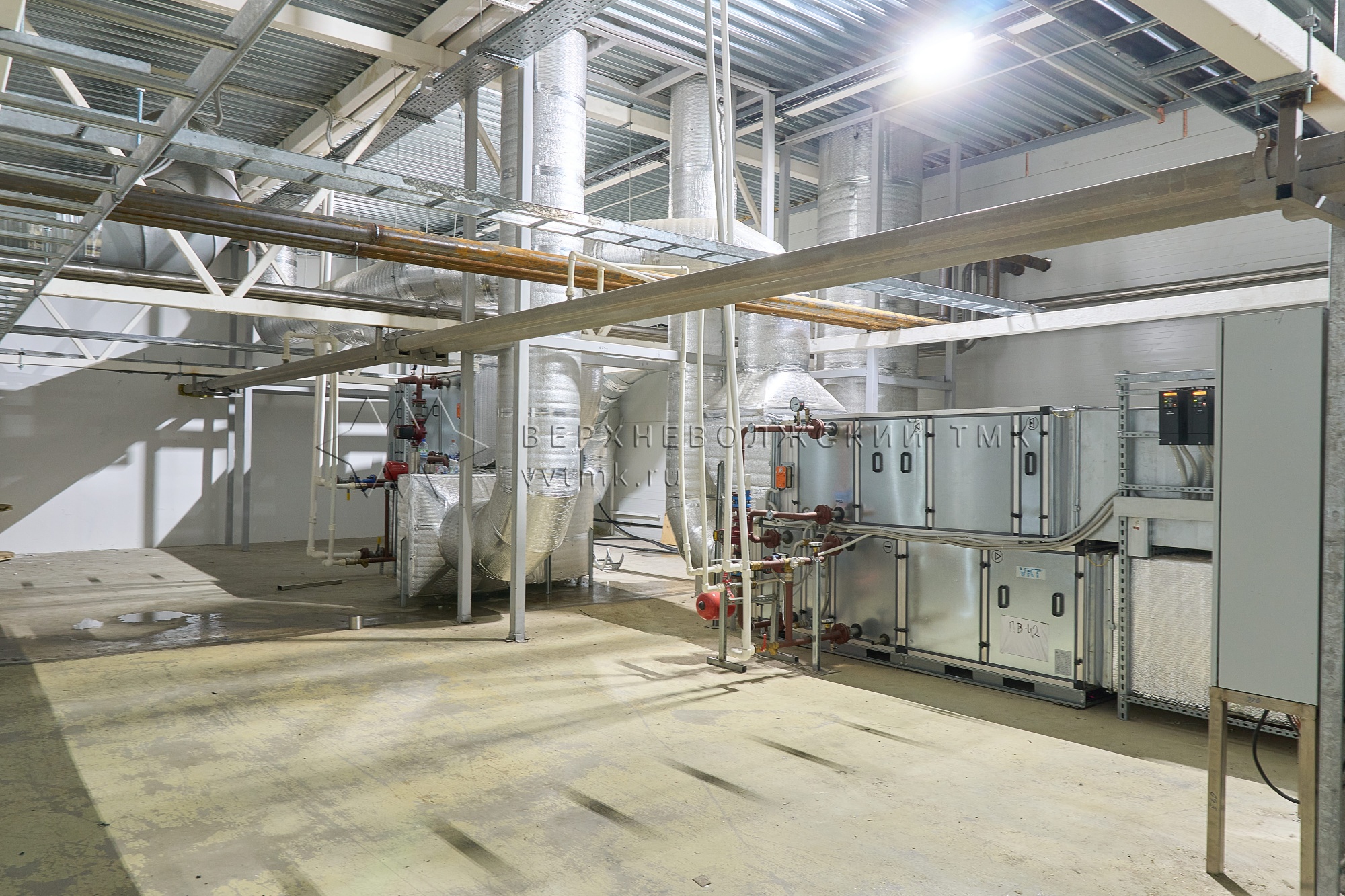

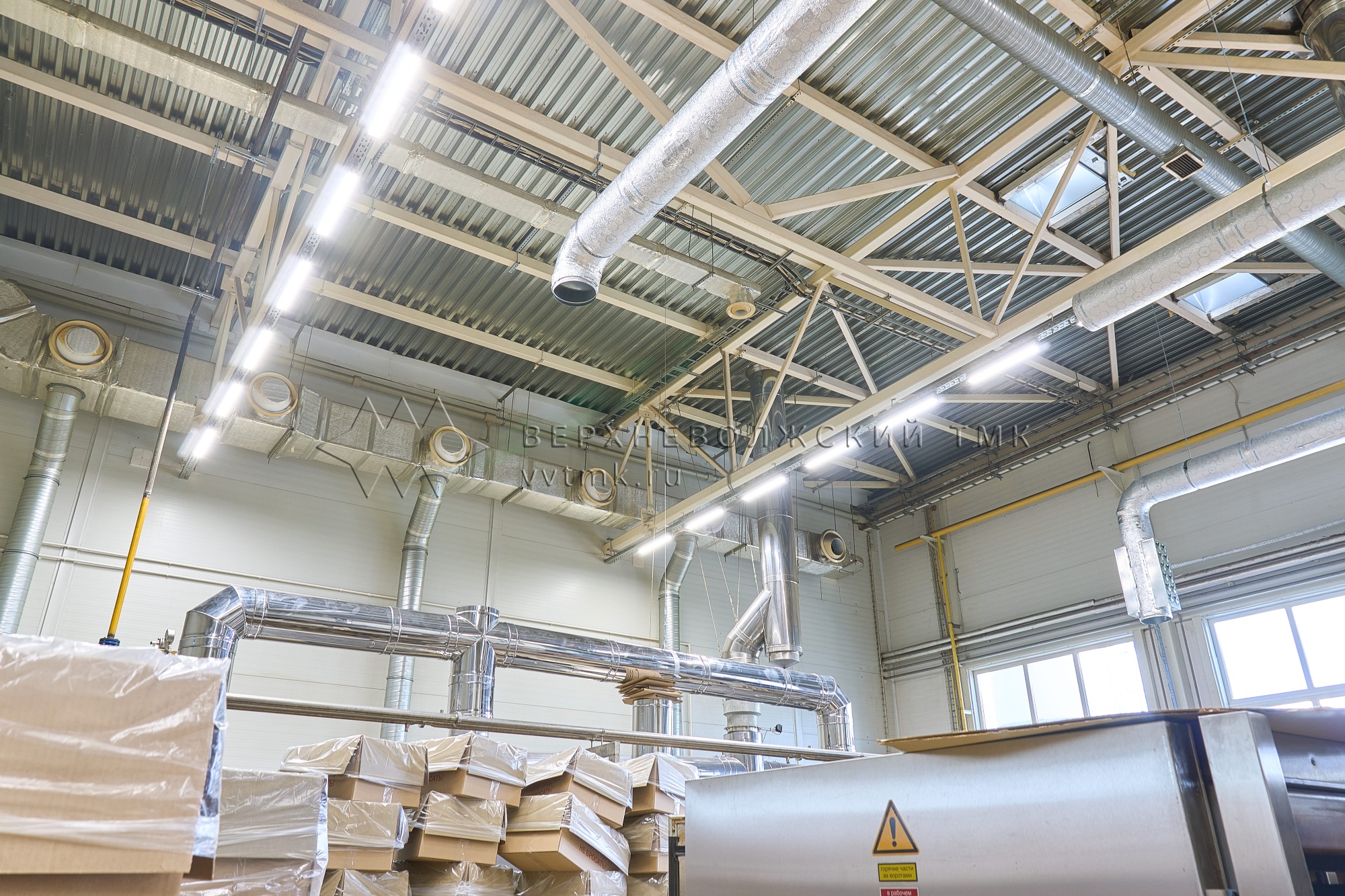

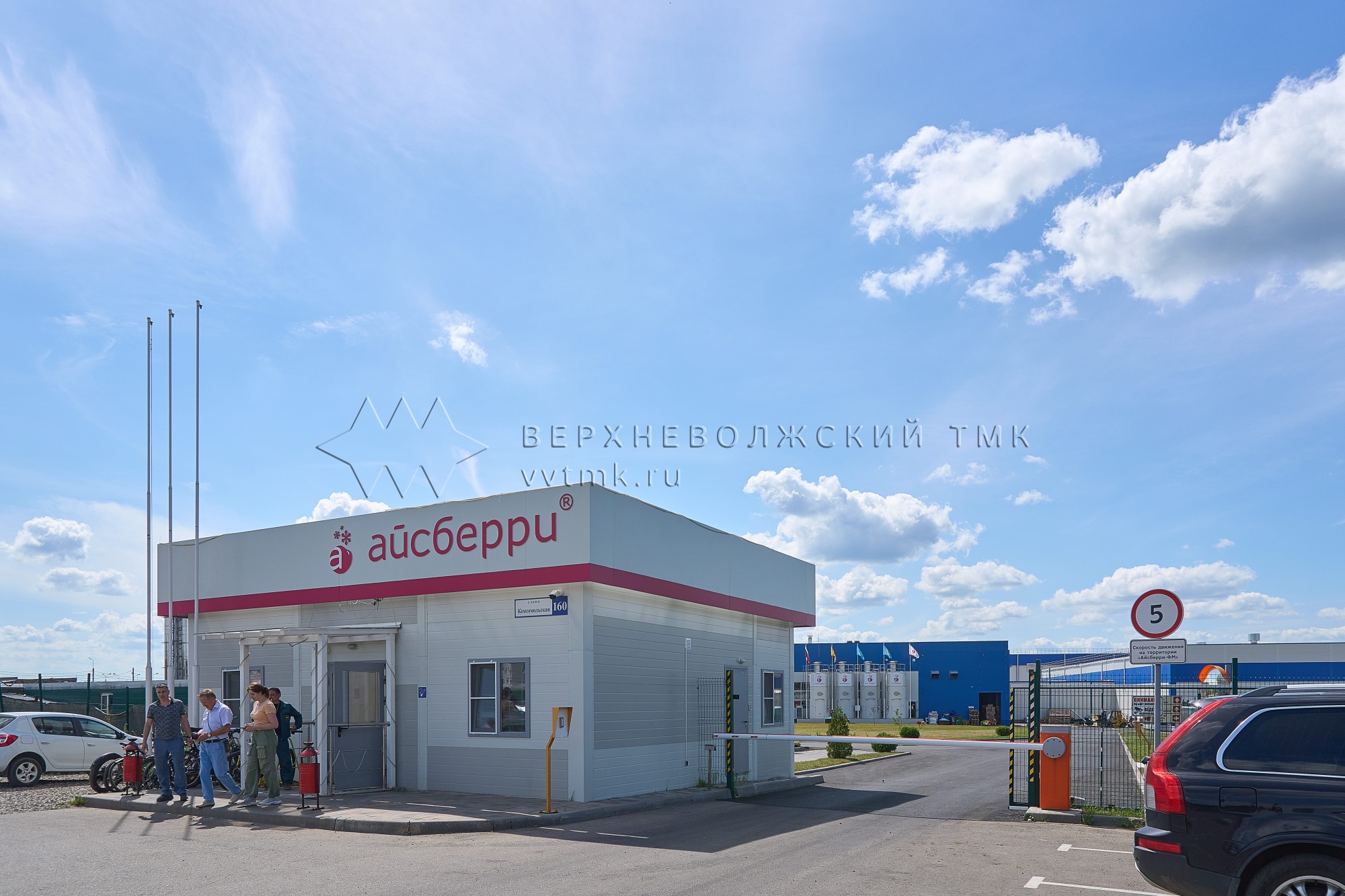

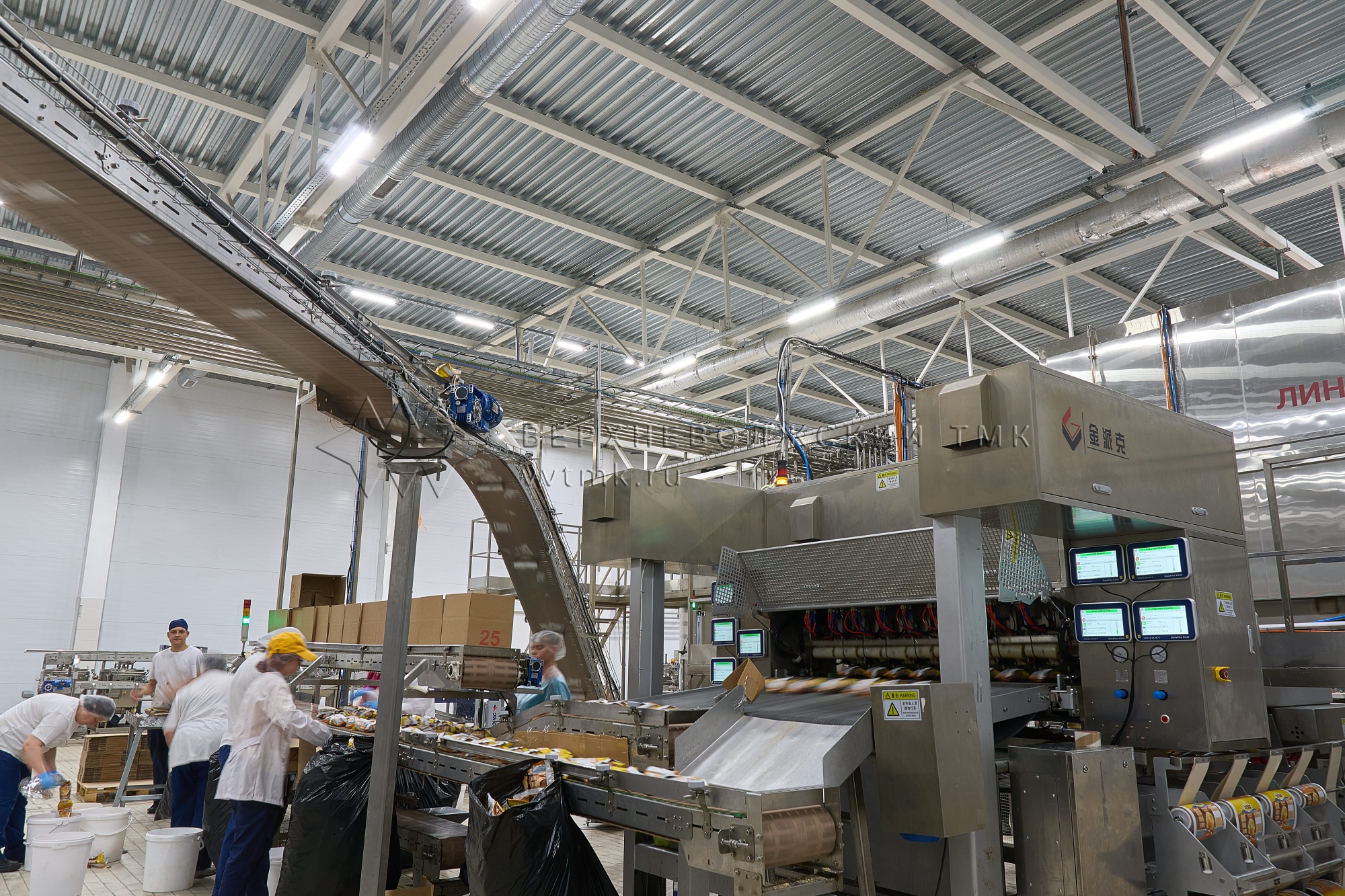

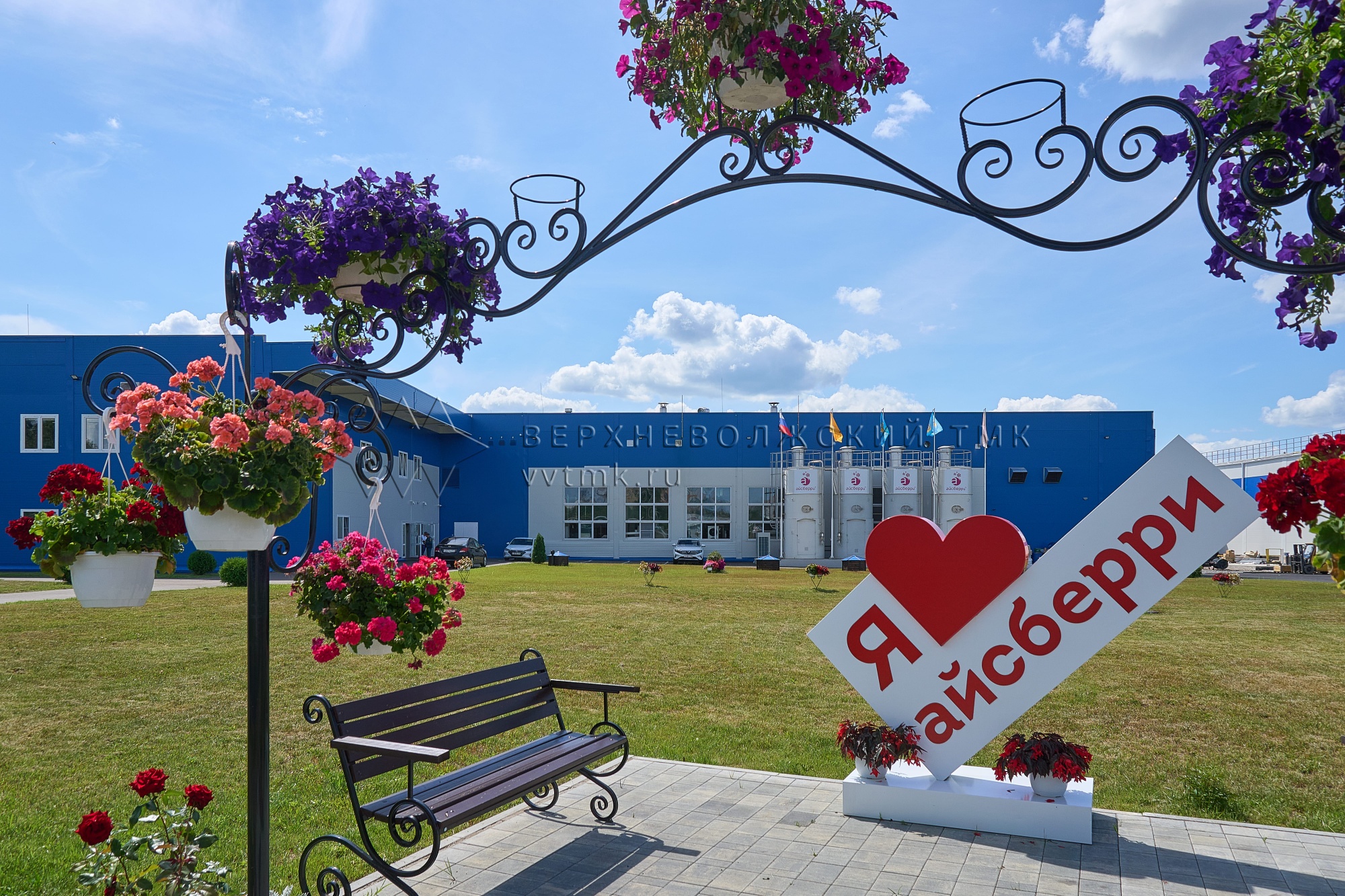

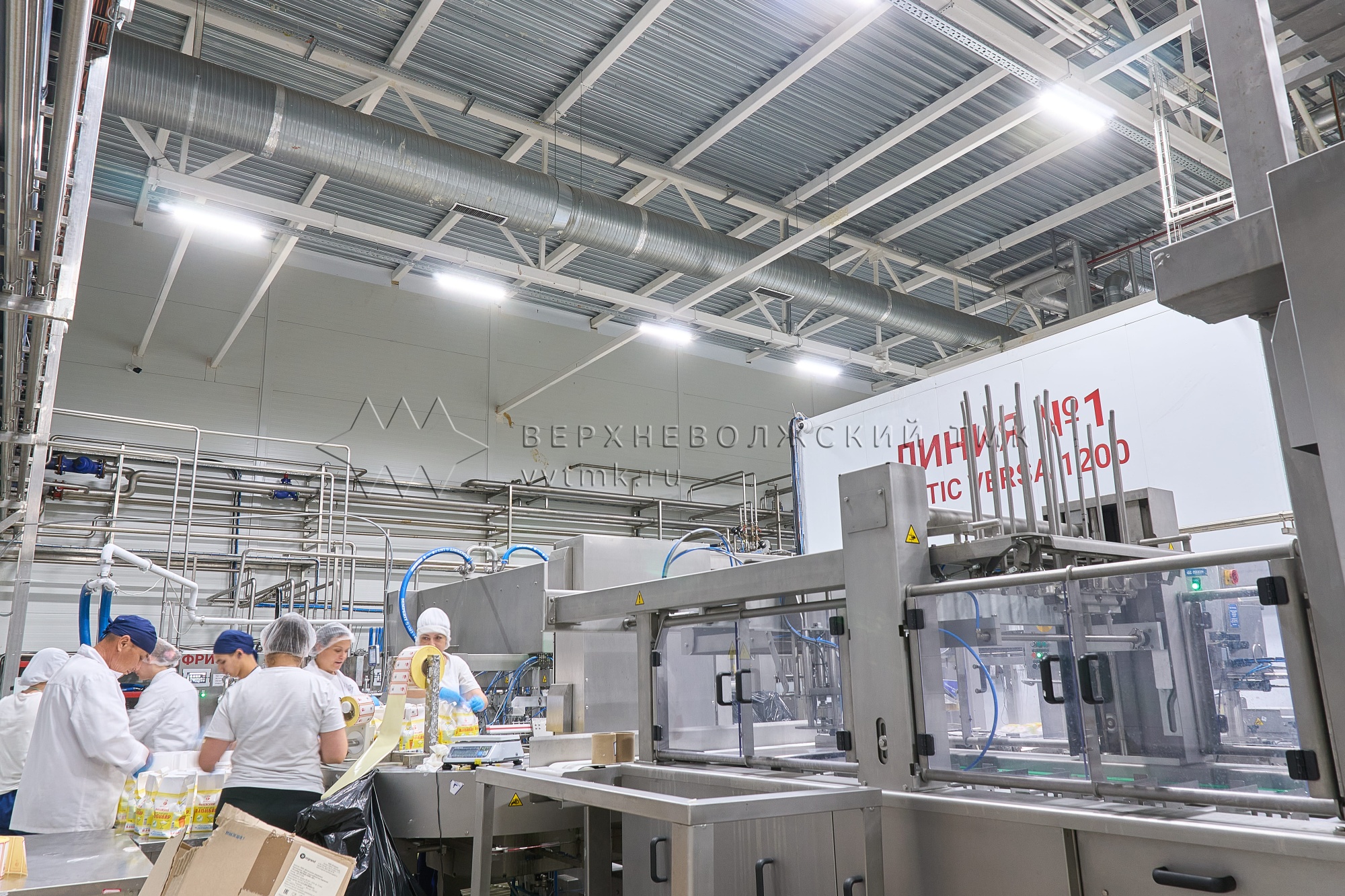

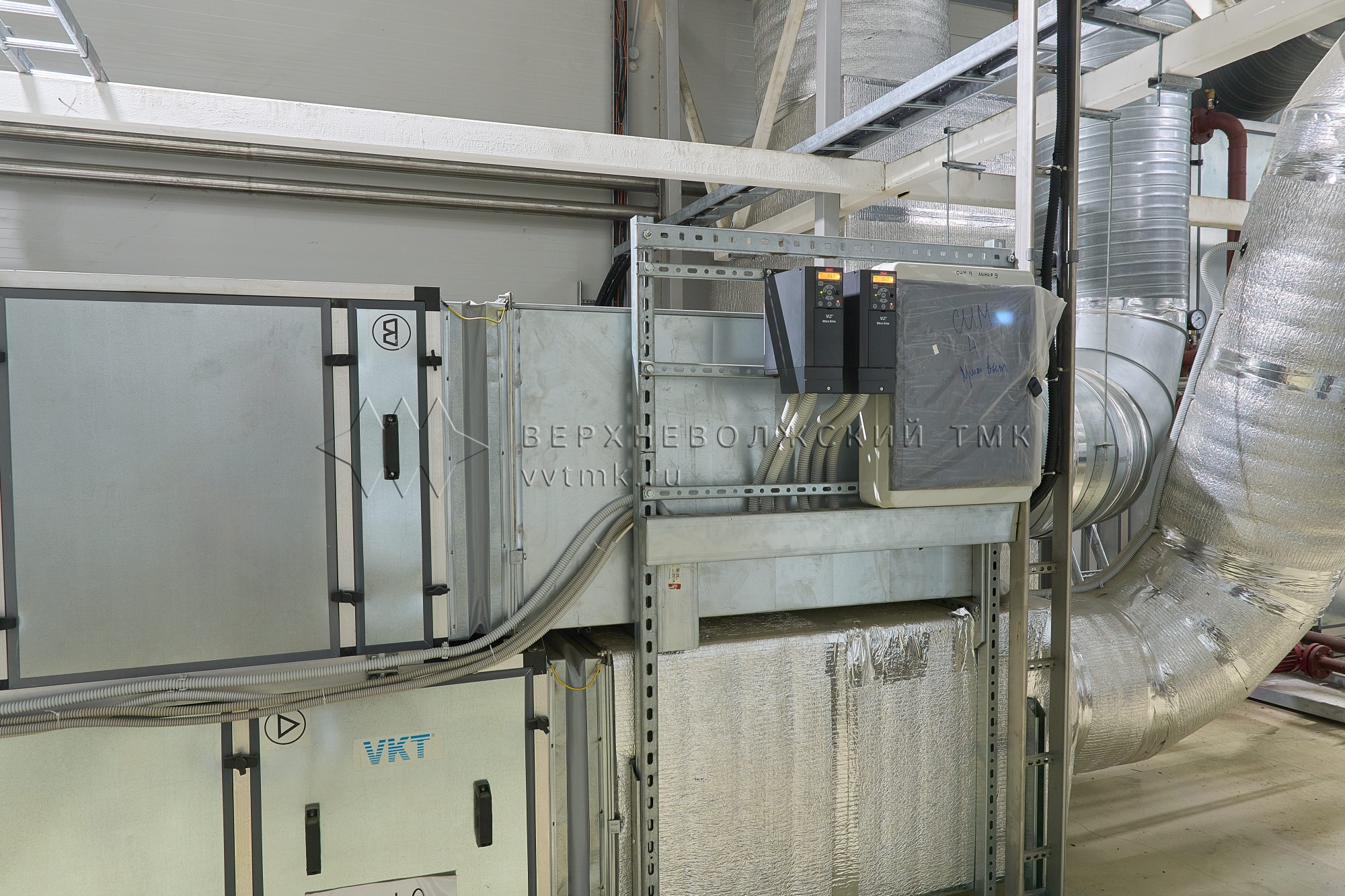

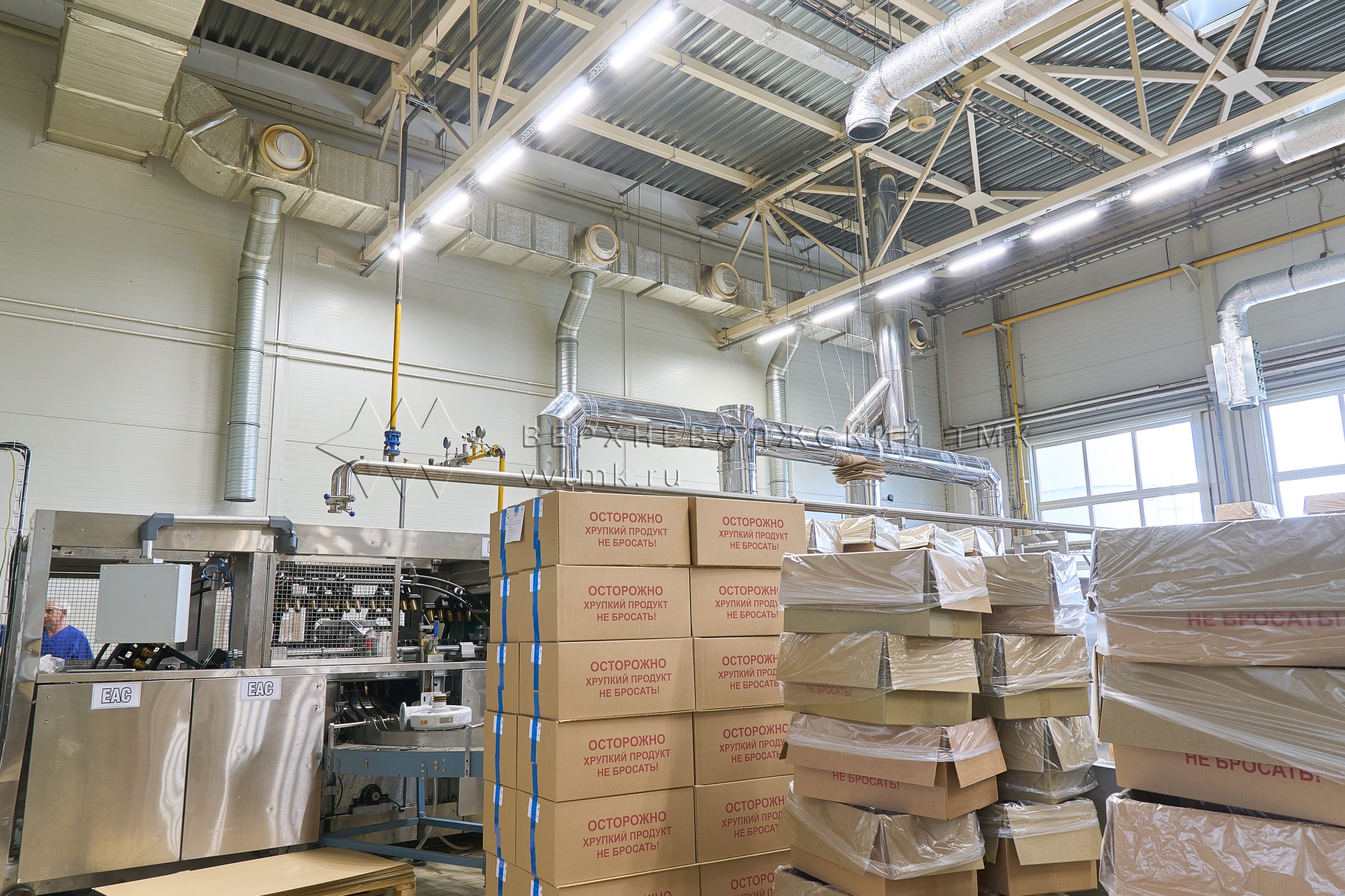

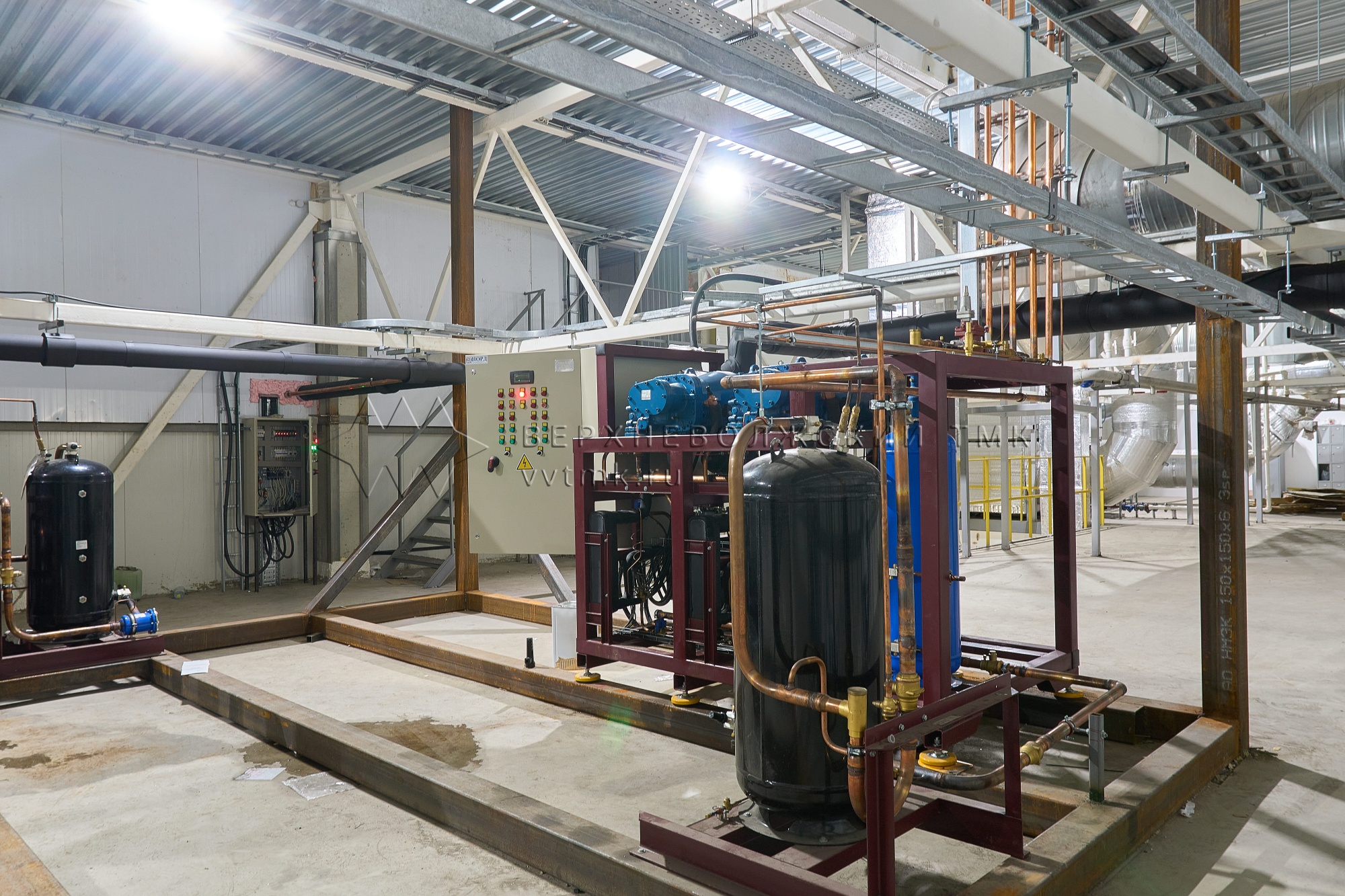

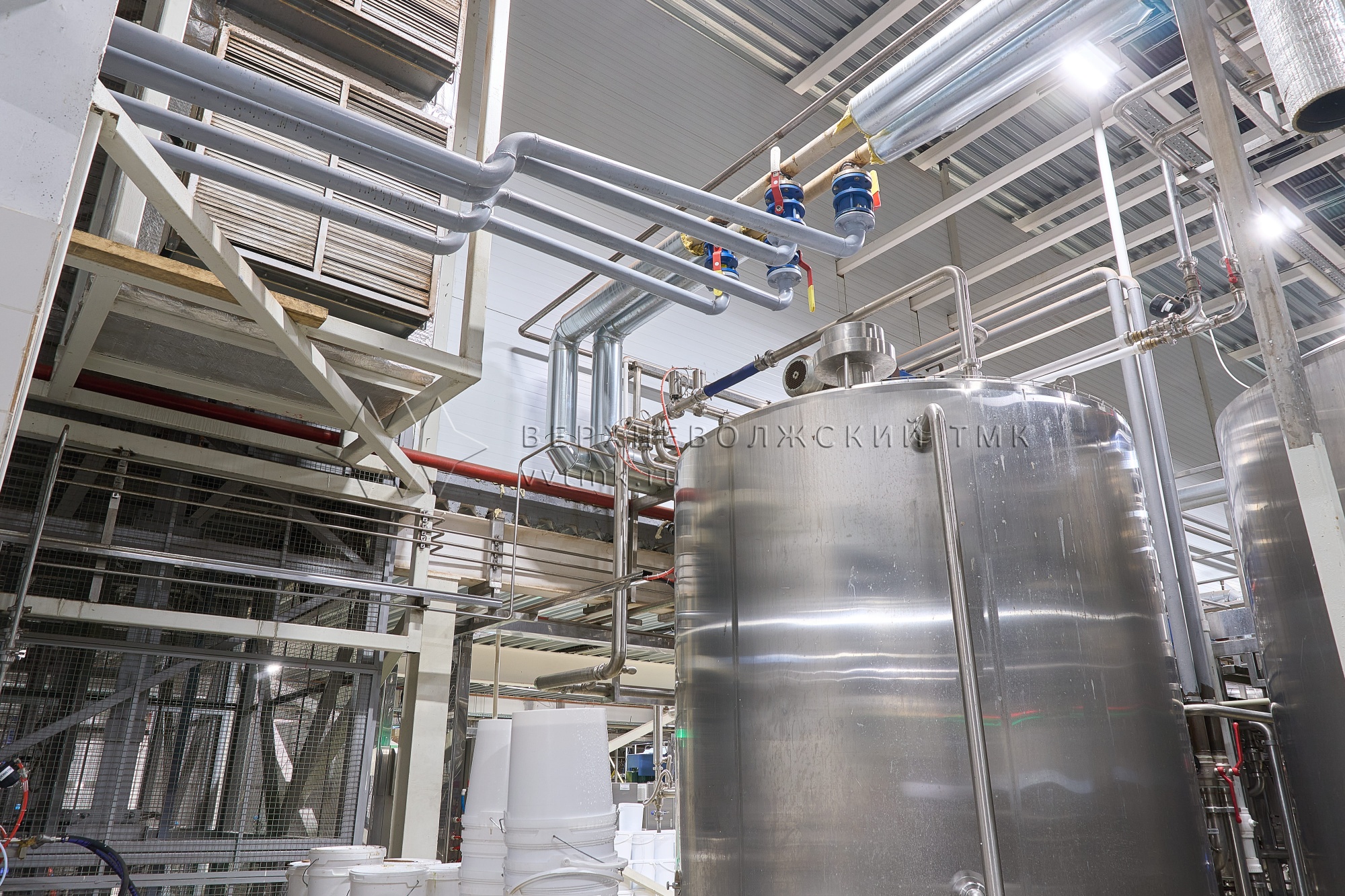

Фабрика мороженого "Айсберри", Ярославская обл., г. Тутаев Монтаж вентиляции фабрики по производству мороженого "Айсберри", г. Тутаев Ярославская обл. Монтаж вентсистем на фабрике мороженого "Айсберри", г. Тутаев Ярославская обл. Монтаж воздуховодов и вентоборудования на фабрике "Айсберри", г. Тутаев, Ярославская обл. Вентиляция фабрики фабрике "Айсберри", г. Тутаев, выполненная компанией "Верхневолжский ТМК" Монтаж вентиляционного оборудования на фабрике "Айсберри", г. Тутаев Установка и пусконадаладка систем вентиляции на фабрике "Айсберри", г. Тутаев Установка вентиляционных систем на фабрике мороженого фабрике "Айсберри", г. Тутаев Монтаж приточно-вытяжной и вытяжной вентиляции в помещениях фабрики "Айсберри", г. Тутаев Установка ветиляционного оборудования в цехах фабрики "Айсберри", г. Тутаев Цех фабрики "Айсберри" с установленным вентоборудованием Системы вентиляции, установленные компанией "Верхневолжский ТМК" на фабрике "Айсберри" Приточно-вытяжная вентиляция фабрики "Айсберри", Ярославская обл, г. Тутаев Монтаж вентситем специалистами "Верхневолжский ТМК" на фабрике "Айсберри" Установка вентиляционного оборудования на фабрике мороженого "Айсберри", г. Тутаев Цех фабрики "Айсберри", оснащенный вентсистемами Монтаж вентистем на фабрике мороженого "Айсберри" Монтаж воздуховодов и вентоборудования на фабрике "Айсберри", г. Тутаев, Ярославская обл. Монтаж противодымной вентиляции воздуха на предприятии "Айсберри", г. Тутаев Монтаж противодымной и приточно-вытяжной вентиляции в цехе фабрики "Айсберри", г. Тутаев Монтаж противодымной вентиляции в складских помещениях фабрики "Айсберри", г. Тутаев, Ярославская обл. Установка противодымной вентиляции на фабрике "Айсберри", г. Тутаев Монтаж приточно-вытяжной вентиляции в цехе по производству вафельных стаканчиков, фабрика "Айсберри" Установка противодымной и приточно-вытяжной вентиляции в производственном цехе фабрики "Айсберри" Монтаж приточно-вытяжной вентиляции в цехе фабрики мороженого "Айсберри", г. Тутаев Один из цехов фабрики по производству мороженого "Айсберри", г. Тутаев Приточно-вытяжная вентиляция в производственном помещении фабрики "Айсберри", г. Тутаев Производственное помещение фабрики "Айсберри", оснащенное венсистемами Цех фабрики "Айсберри", оборудованный приточно-вытяжной вентиляцией Фабрика мороженого "Айсберри", Ярославская обл., г. Тутаев Предприятие по изготовлению мороженого "Айсберри", Ярославская обл., г. Тутаев Фабрика по производству мороженого "Айсберри", Ярославская обл., г. Тутаев Фабрика мороженого "Айсберри", Ярославская обл., г. Тутаев

Оборудование

Приточно-вытяжная вентиляция складов

Для систем вентиляции и кондиционирования воздуха приняты:

  • 12 центральных кондиционеров  VKT (Россия) производительностью от 2000 м3/ч до 20000 м3/ч с охлаждением воздуха помощи компрессорно-конденсаторных блоков Dantex (Китай) общей холодильной мощностью 400 кВт;
  • воздухораспределители фирм Арктика (Россия);
  • противопожарные клапаны;
  • клапаны дымоудаления;
  • вентиляторы дымоудаления крышного исполнения VKT;
  • Воздушно-тепловые завесы ворот Тепломаш (Россия).

Приточно-вытяжная вентиляция офисных, вспомогательных помещений, столовой

  • приточно-вытяжные установки СВОК (Россия),
  • вытяжные вентиляторы СВОК (Россия),
  • воздухораспределители Арктика (Россия)

Услуги

Изготовление

Было изготовлено более 5000 м2 воздуховодов, а также сетевые элементы, клапаны, заслонки, шумоглушители собственного производства «Верхневолжский ТМК»

Монтаж

Выполнены работы по монтажу систем противодымной вентиляции воздуха в сжатые сроки с высотными отметками до 12 метров. Монтировано более 2000 м2 тепловой и противопожарной изоляции.

Поставка

На объект заказаны и приобретены: центральные кондиционеры СВОК, вытяжное оборудование СВОК, воздухораспределители Арктика, компрессорно-конденсаторные блоки Energolux (Швейцария).

Пусконаладка

Проведен комплекс пусконаладочных работ. Особое требование предъявлялось к системам дымоудаления, подпору воздуха и системе холодоснабжения.
