Противовзрывные устройства и коробки для них

Противовзрывные устройства (МЗС и УЗС) предназначены для защиты вентиляционных систем от воздействия ударной волны большой длительности с давлением 0,3 — 10,0 кгс/см.

Каждое изделие имеет буквенное и цифровое обозначение. Значение букв: М — малогабаритная; У — унифицированная; 3 — защитная; С — секция.

Противовзрывные устройства автоматически, под действием ударной волны, перекрывают
вентиляционные шахты или воздуховоды и обеспечивают защиту от проникания волны в убежище.

Противовзрывные защитные секции МЗС и УЗС-I представляют собой рамку прямоугольной формы с вваренными в нее ребрами жесткости, которые образуют ячейки. Ячейки закрываются под действием ударной волны лопастями, которые в рабочем положении поддерживаются пружинами под углом 45°. Угол наклона лопастей может регулироваться от 0° до 45 при помощи специальной подвижной решетки, которая соединяется с рамой при помощи рычагов, закрепленных на осях.

Противовзрывное устройство УЭС-8 состоит из унифицированной защитной секции УЗС-1 и опорной рамы. Секция соединена с опорной рамой при помощи специальных болтов. Она может поворачиваться изнутри убежища и открывать проем в раме, через который возможна эвакуация людей по аварийному выходу.

Противовзрывное устройство УЗС-25 состоит из опорной рамы, дверной рамы и укрепленных на ней трех унифицированных защитных секций УЗС-I. Опорная и дверная рамы соединены между собой шарнирами и двумя запорами. Шарниры и запоры допускают регулировку плотности подкатил дверной рамы к опорной раме, между которыми имеются резиновые прокладки. Для обеспечения герметичности соединения между основанием и опорной рамой противовзрывного устройства устанавливаются резиновые прокладки, и, кроме того, по всему периметру рамы и по опорному основанию должна производиться проклейка полосой гидроизоляционного материала на битуме.

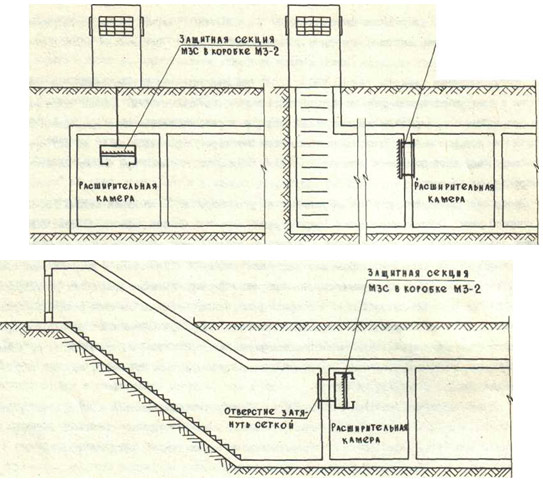

Противовзрывные защитные секции МЗС и УЗС могут устанавливаться в воздухозаборных шахтах, в специальных железобетонных оголовках, в железобетонных стенах, в металлических коробках, укрепляемых непосредственно на металлических воздуховодах как в вертикальном, так и в горизонтальном положении

Защитные секции МЗС и УЗС, устанавливаемые на вытяжных системах вентиляции, следует размещать в местах, где температура воздуха выше 0°С, для защиты устройства от обмерзания.

Противовзрывные устройства УЗС-8 и УЗС-25 устанавливаются в воздухозаборных и вытяжных каналах, когда требуется обеспечить через них проход. Дверные рамы УЗС-8 и УЗС-25 открываются, если смотреть со стороны убежища в правую сторону. Если требуется обеспечить открытие в левую сторону, то противовзрывное устройство следует развернуть на 180°-, снять секции и установить их лопастями вниз.

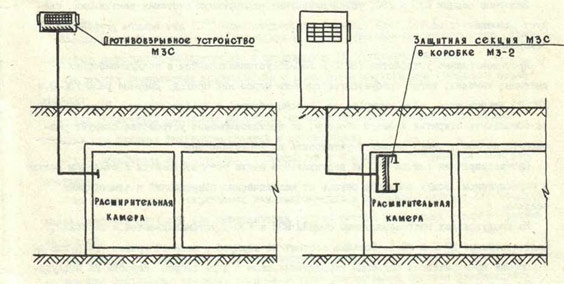

Противовзрывная секция МЗС на вертикальной шахте устанавливается в стальном кожухе с переходником. Кожух защищает секцию от механических повреждений и атмосферных осадков.

На воздуховодах противовзрывные секции МЗС и УЗС-1 устанавливаются в коробках, соответственно МЗ-2 и УЗ-3. Коробка состоит из корпуса и съемной крышки. Воздуховоды к коробке привариваются сплошным герметичным швом с двух сторон. Коробка на воздуховоде размещается вертикально крышкой вверх и вбок, а также может размещаться горизонтально — крышкой вбок. Защитная секция по направляющим вдвигается в коробку. Крышка надежно и герметично закрывает коробку. При монтаже коробки на воздуховоде следует обращать внимание на обеспечение подхода к коробке и возможности извлечения из нее или установки в ней защитной секции.
