Нормативные документы
Воздуховоды (прямые и фасонные части) прямоугольного и круглого сечения изготавливаются определенных размеров и видов, установленных нормативными документами:
- ВСН 353-86 “Проектирование и применение воздуховодов из унифицированных деталей”. Минмонтажспецстрой СССР.
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование";
- "Временная нормаль на металлические воздуховоды круглого сечения для систем аспирации";
- ТУ 36-736-93 "Воздуховоды вентиляционные металлические "
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
- Пособие 6-91 к СНиП 2.04.05-91 "Огнестойкие воздуховоды", "Промстройпроект".
Применяемые материалы
В зависимости от условий эксплуатации систем вентиляции воздуховоды могут быть изготовлены из различных материалов.
Сталь оцинкованная и «без покрытия»
Для транспортировки воздуха с температурой до 80 С и относительной влажностью до 60% воздуховоды изготавливаются из:
- тонколистовой холоднокатаной оцинкованной стали толщиной 0,5-1,0 мм, ГОСТ 14918-80 ( 200-420 г цинка на м2 стали)
- тонколистовой холоднокатаной стали толщиной 0,5-1,0 мм, ГОСТ 16523-70, ГОСТ 19903-74 (сталь без покрытия)
| D, мм | Необходимый проем, мм | Количество заклепок, саморезов, шт. |
|---|---|---|
| 100 | 100 | 3 |
| 125 | 125 | 3 |
| 160 | 160 | 4 |
| 200 | 200 | 5 |
| 250 | 250 | 6 |
| 315 | 315 | 7 |
| 400 | 400 | 9 |
| 500 | 500 | 11 |
| 630 | 630 | 14 |
| 800 | 800 | 17 |
| 1000 | 1000 | 21 |
| 1250 | 1250 | 27 |
Унификация воздуховодов
Сети металлических воздуховодов рекомендуется компоновать из унифицированных стандартных деталей (прямых участков, отводов, переходов, ниппелей, заглушек и др.), а также узлов ответвлений (тройников, крестовин и врезок) из унифицированных деталей, представленных на рисунках.

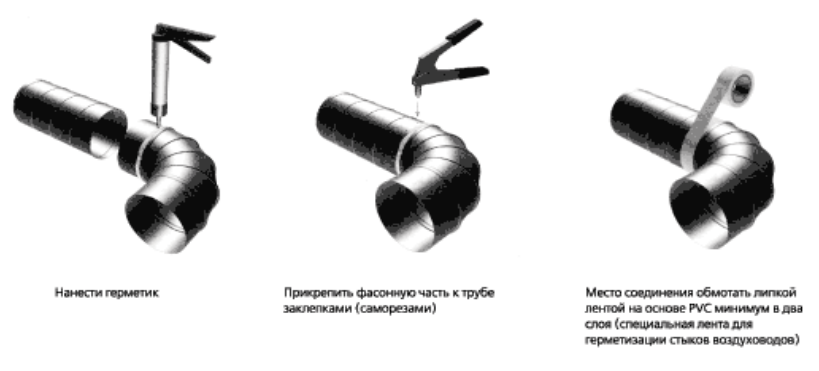

Схема монтажа воздуховодов

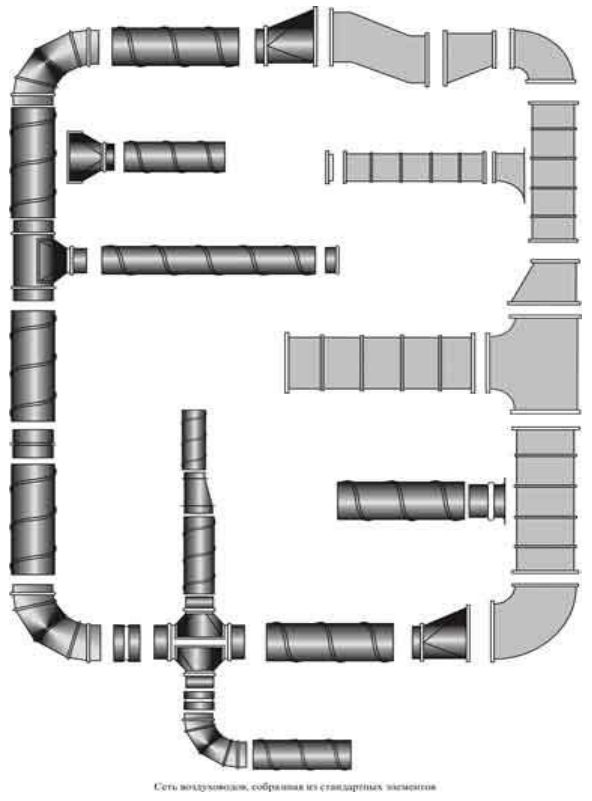

Сеть воздуховодов, собранная из стандартных элементов:
Воздуховоды изготавливаются из различных марок сталей в соответствии с требованиями СП 60.13330.2012 "Отопление, вентиляция и кондиционирование" на оборудовании фирмы «Spiro International Croup» (Швейцария), АМL (США), RAS (Германия) без нарушения цинкового покрытия на фальцевом соединении. Герметичность всех деталей - класс «П» (плотные). Благодаря высокому качеству фальцевых соединений, конструкции фасонных частей и герметичности ниппельного соединения уменьшаются утечки воздуха и потери давления в сети, улучшаются шумовые характеристики. Фасонные части имеют меньшую площадь относительно выпускаемых аналогов, что удешевляет стоимость воздуховодов в целом. В этом разделе приведены стандартные детали. Благодаря их разнообразию, Вы сможете подобрать из них почти весь комплект воздуховодов, необходимых по проекту в течение минимального времени.
Подсос воздуха в воздуховодах через неплотности, m3/час через 1м2 площади поверхности воздуховода при избыточном (отрицательном) давлении.
| Давление, кПа | 0.5 | 1.0 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5.0 |
|---|---|---|---|---|---|---|---|---|---|---|
| Норма по СНиП 2.04.05.-91 для класса «П» (плотные воздуховоды) | 1.9 | 3.5 | 4.4 | 5.7 | 6.6 | 7.5 | 8.2 | 9.1 | 9.9 | 10.6 |
Воздуховоды круглого сечения производства ООО «Верхневолжский ТМК»
| ПУ d 200 мм | 0.10 | 0.14 | 0.180 | 0.21 | 0.23 | 0.25 | 0.27 | 0.29 | 0.32 | 0.34 |
|---|---|---|---|---|---|---|---|---|---|---|
| ПУ d 500 мм | 0.40 | 0.50 | 0.61 | 0.72 | 0.80 | 0.90 | 0.95 | 1.03 | 1.10 | 1.18 |
| Прямая врезка (тройник) d 160 в d 200 | 0.3 | 0.45 | 0.53 | 0.63 | 0.73 | 0.81 | 0.90 | 1.00 | 1.10 | 1.15 |
| Отвод 4-х сегментный d 200 | 0.75 | 1.1 | 1.35 | 1.55 | 1.75 | 1.9 | 2.1 | 2.2 | 2.35 | 2.5 |
| Отвод 4-х сегментный d 500 | 0.8 | 1.1 | 1.3 | 1.5 | 1.75 | 1.9 | 2.02 | 2.2 | 2.4 | 2.5 |
| Участок сети круглого сечения | 0.45 | 0.62 | 0.75 | 0.83 | 0.98 | 1.1 | 1.2 | 1.33 | 1.4 | 1.45 |
