Стальные стаканы термоизолированные для установки крышных вентиляторов

Стаканы изолированные для установки крышных вентиляторов могут использоваться для установки противодымных крышных вентиляторов. Стаканы данного типа могут комплектоваться с утепленной заслонкой у основания или с обратным клапаном. Обратный клапан может быть двух видов: 1 - изготовленный по рабочим чертежам повторного применения А9-30 «Клапаны самооткрывающиеся для крышных вентиляторов»; 2 - клапан обратный - лепестковый. Соответственно обозначения:

Стаканы термоизоляционные могут изготавливаться для установки крышных вентиляторов любой марки и любого типоразмера

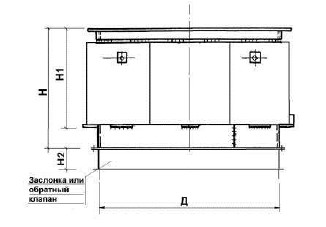

Стаканы С1Т, С2Т	Стаканы С3Т, С4Т, С5Т

Таблица размеров термоизолированных стаканов

Марка стакана	Диаметр стакана мм, Д	Размеры, мм
		Н	Н1	Н 2 (заслонка)	Н2 (обратный клапан)	Н2 (обратный клапан лепестковый)
С1Т	400	1250	950
С1Т-ЗЭ				350
С1Т-ОК					250
С1Т-ОКл						200
С1Т	720	1140	840
С2Т-ЗЭ				350
С2Т-ОК					300
С2Т-ОКл						360
С3Т	1020	1000	700
С3Т-ЗЭ				350
С3Т-ОК					300
С3Т-ОКл						510
С4Т	1220	1000	700
С4Т-ЗЭ				350
С4Т-ОК					300
С4Т-ОКл						610
С5Т	1420	1000	700
С5Т-ЗЭ				350
С5Т-ОК					300
С5Т-ОКл						710
