Узлы прохода вентиляционных шахт через покрытия зданий

Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии
1.494-24,  вып.  1  и  крепятся  к  ним  гайками,  навернутыми  на  закладные  анкерные  болты,  предусмотренные  в стаканах.
Изготовление узлов прохода предусматривается в следующих исполнениях:
- узлы прохода без клапана;
- узлы прохода с клапаном с ручным управлением, утепленные и неутепленные;
- узлы прохода с клапаном с площадкой под исполнительный механизм, утепленные и неутепленные.

Узлы прохода без клапана

Обозначение	D, мм			Масса, кг
УП1	200			84,5
-1	250			95,5
-2	280			97,5
-3	315			99,5
-4	400			123
-5	450			125,5
-6	500			128,5
-7	630			166,5
-8	710			171
-9	800			238,5
-10	1000			249
-11	1250			265

Узлы прохода с клапаном, с ручным управлением

Исполнение			Обозначение				D, мм		Масса, кг		Исполнение			Обозначение		D, мм		Масса, кг
без кольца для сбора конденсата			УП2				200		83		с кольцом для сбора конденсата			-12		200		84,5
			-1				250		95					-13		250		95,5
			-2				280		96,5					-14		280		97,5
			-3				315		98,5					-15		315		99,5
			-4				400		121,5					-16		400		123
			-5				450		124					-17		450		125,5
			-6				500		127					-18		500		128,5
			-7				630		165					-19		630		166,5
			-8				710		169					-20		710		171
			-9				800		236,5					-21		800		238,5
			-10				1000		246,5					-22		1000		249
			-11				1250		261,5					-23		1250		265

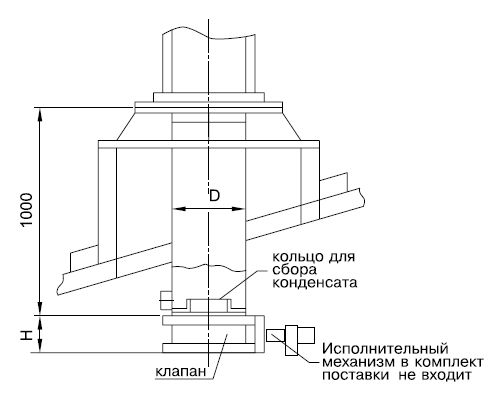

Узлы прохода с клапаном, с площадкой под исполнительный механизм

Исполнение		Обозначение			D, мм			Н, мм		Масса кг		Исполнение	Обозначение		D, мм		Н, мм	Масса кг
без кольца для сбора конденсата		УП3			200			50		74,5		c кольцом для сбора конденсата	-12		200		50	75
		-1			250					77,9			-13		250			78,6
		-2			280					79,5			-14		280			80,3
		-3			315					82,6			-15		315			83,5
		-4			400					113,5			-16		400			114,6
		-5			450					116,2			-17		450			117,6
		-6			500					119,3			-18		500			120,7
		-7			630					157,1			-19		630			158,9
		-8			710					152			-20		710			164
		-9			800					155,2			-21		800			167
		-10			1000			64		238,3			-22		1000		64	241,3
		-11			1250			72		253,2			-23		1250		72	257,2

Узлы прохода с клапаном, с ручным управлением утепленный

Исполнение		Обозначение		D, мм		Н, мм		Масса кг		Исполнение		Обозначение		D, мм		Н, мм	Масса кг
без кольца для сбора конденсата		УП4		200		50		83,8		c кольцом для сбора конденсата		-12		200		50	86,3
		-1		250				96				-13		250			96,5
		-2		280				97,6				-14		280			98,6
		-3		315				99,7				-15		315			100,7
		-4		400				123				-16		400			124,4
		-5		450				125,6				-17		450			127,1
		-6		500				128,7				-18		500			130,2
		-7		630				167,1				-19		630			168,5
		-8		710				171,4				-20		710			173,4
		-9		800				239,2				-21		800			241,2
		-10		1000		64		249,8				-22		1000		64	252,3
		-11		1250		72		265,5				-23		1250		72	269

Узлы прохода с клапаном с площадкой под исполнительный механизм утепленный

Исполнение	Обозначение		D, мм		Н, мм		Масса кг		Исполнение		Обозначение		D, мм		Н, мм	Масса кг
без кольца для сбора конденсата	УП5		200		50		75,3		c кольцом для сбора конденсата		-12		200		50	75,8
	-1		250				72,9				-13		250			79,6
	-2		280				80,7				-14		280			81,4
	-3		315				83,8				-15		315			84,7
	-4		400				115				-16		400			115,1
	-5		450				117,8				-17		450			119,2
	-6		500				121				-18		500			122,4
	-7		630				159,2				-19		630			161
	-8		710				164,4				-20		710			166,4
	-9		800				168,3				-21		800			170,6
	-10		1000		64		241,6				-22		1000		64	244,6
	-11		1250		72		257,5				-23		1250		72	261,2
