Клапаны обратные общего назначения служат для предотвращения перетекания воздуха через воздуховоды при остановленном вентиляторе. Кроме того, клапаны с регулируемыми упорами, можно использовать для регулирования подачи воздуха в вентиляционных установках. Клапаны (кроме КОг и КОв) могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 6 м/с и на вертикальных не менее 4 м/с.

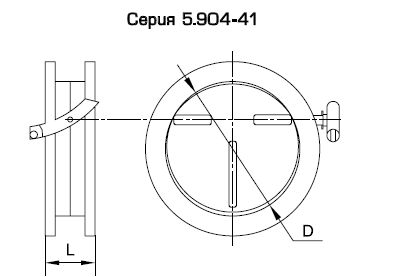

Клапаны обратные круглого сечения общего назначения КО
|
Обозначение
|
Размеры, мм
|
Масса, кг
|
|
D
|
L
|
|
КО
|
250
|
50
|
4,6
|
|
-1
|
315
|
50
|
5,5
|
|
-2
|
400
|
50
|
6,5
|
|
-3
|
500
|
50
|
8,1
|
|
-4
|
630
|
50
|
12,1
|
|
-5
|
800
|
50
|
17
|
|
-6
|
1000
|
64
|
25,6
|
|
-7
|
1250
|
72
|
35,3
|

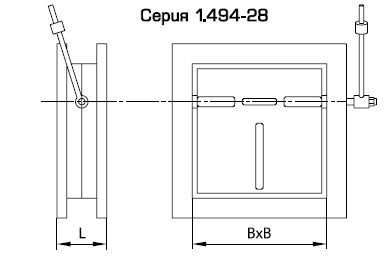

Клапаны обратные прямоугольного сечения общего назначения Коп
|
Обозначение
|
Размер, мм
|
Масса, кг
|
|
ВхВ
|
L
|
|
КОп
|
150
|
50
|
3,7
|
|
-1
|
200
|
50
|
4,5
|
|
-2
|
250
|
50
|
5,5
|
|
-3
|
400
|
50
|
8,2
|
|
-4
|
500
|
50
|
10,3
|
|
-5
|
800
|
64
|
17,8
|
|
-6
|
1000
|
72
|
25,7
|
