Гибкие вставки

Вставки  гибкие  предназначены  для  предотвращения  передачи  вибрации  от  агрегата  вентиляционной  системы  к воздуховоду и применяются в вентиляционных установках перемещающих воздух в интервале температур от – 40 до + 80. Вставки гибкие также служат для обеспечения герметичного гибкого стыка.
Вставки гибкие представляют собой конструкцию, состоящую из двух фланцев из шины соединенных между собой гибким  материалом.  Фланцы  соединены  между  собой  токопроводящим  многожильным  проводом  для  осуществления заземления всей установки в целом и для отвода статического электричества. В качестве гибкого материала стандартно используется винил. Монтаж гибких вставок в системе вентиляции осуществляется путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб. При
монтаже гибких вставок в вентиляционных системах, необходимо использовать герметизирующий уплотнитель.

Обозначение вставки	А, мм	В, мм	А1,мм	В1,мм	А2,мм	В2,мм	d,мм	Масса,кг
ВГ300x150	300	150	340	190	320	170	9	1,99
ВГ400x200	400	200	440	240	420	220		2,48
ВГ500x250	500	250	540	290	520	270		2,97
ВГ500x300	500	300	540	340	520	320		3,13
ВГ600x300	600	300	640	340	620	320		3,46
ВГ600x350	600	350	640	390	620	370		3,62
ВГ700x400	700	400	740	440	720	420		4,11
ВГ800x500	800	500	840	540	820	520		4,76
ВГ900x500	900	500	960	560	930	530	11	7,15
ВГ1000x500	1000	500	1060	560	1030	530		7,62

к вентиляторам ВР 280-46 и ВР 86- 77 на всасывание

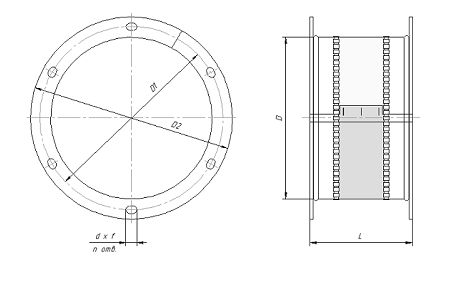

Обозначение вставки	D. мм		D1, мм		D2. Мм		d х f		n		Масса, кг
ВГВ-2,0	200		230		250		10x15		6		1,08
ВГВ-2,25	225		255		275						1,23
ВГВ-2,5	250		280		300						1,52
ВГВ-2,8	280		310		330				8		1,87
ВГВ-3,15	315		345		365						2,18
ВГВ-3,55	355		385		405						2,68
ВГВ-4,0	400		430		450						3,13
ВГВ-4,5	450		480		500				10		3,74
ВГВ-5,0	500		530		550						4,29
ВГВ-5,6	560		590		610						5,56
ВГВ-6,3	630		660		680						6,31
ВГВ-7,1	710		740		760				12		6,98
ВГВ-8,0	800		830		850						7,38
ВГВ-9,0	900		940		964				16		13,45
ВГВ-10	1000		1040		1064						17,62
ВГВ-11,2	1120		1165		1092		12x18		18		19,53
ВГВ-12,5	1250		1295		1322						23,74

к вентиляторам ВР 280-46 и ВР 86-77 на нагнетание

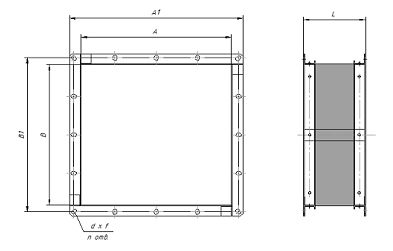

Обозначение вставки		АхВ, мм		AlxBl, мм		dxf		п		Масса, кг
ВГН-2,0		142x142		198x198		9x14		8		1,42
ВГН-2,25		160x160		216x216				8		1,73
ВГН-2,5		177x177		233x233				8		1,98
ВГН-2,8		199x199		255x255				8		2,09
ВГН-3,15		224x224		280x280				12		2,12
ВГН-3,55		252x252		308x308				12		2,23
ВГН-4,0		284x284		340x340				12		2,58
ВГН-4,5		319x319		375x375				16		3,11
ВГН-5,0		354x354		410x410				16		3,78
ВГН-5,6		396x396		452x452				16		4,12
ВГН-6,3		445x445		501x501				20		4,63
ВГН-7,1		503x503		559x559				16		5,57
ВГН-8,0		566x566		622x622				16		6,89
ВГН-9,0		636x636		692x692				20		7,45
ВГН-10		708x708				12x18
ВГН-11,2		792x792		872x872				24		13,87
ВГН-12,5		883x883		963x963				24		16,13

• Гибкие  вставки  к  центробежным  вентиляторам  предназначены  для  предотвращения  передачи вибраций от вентилятора к воздуховодам, а также для снижения уровня шума.
• Вставка  согласно  сер.  5.904-38  представляет  собой  гибкий  рукав  из  брезентовой  парусины.  Для крепления  рукава  к  патрубкам  вентилятора  и  воздуховодам,  вставка  комплектуется  хомутами  из оцинкованной стали с крепежными ушками.
• Вставка согласно  сер. 4.904-28 представляет собой комбинированный материал:
• «сталь  оцинкованная  -  ткань  капроновая  пластифицированная  -  сталь  оцинкованная».  По  краям данная  вставка  оснащается  соединениями:  фланец   –  фланец,  бандаж  –  бандаж,  шинорейка   – шинорейка, ниппель – нипель.
• Вставки  типа  «В»  присоединяются  к  всасывающему  патрубку  вентилятора.  Вставки  типа  «Н» присоединяются к нагнетательному патрубку вентилятора.
• Гибкие  вставки  применяются  при  перемещении  воздуха  не  содержащего  агрессивных  примесей.
• Вставки можно применять при температурах окружающего воздуха от -50°С до +50°С. и влажности до 60%.
