Воздухораспределители пристенного типа ВП Серия 4.904-21

Пристенный воздухораспределитель типа ВП предназначен подачи приточного воздуха в рабочую зону в системах вентиляции и кондиционирования.

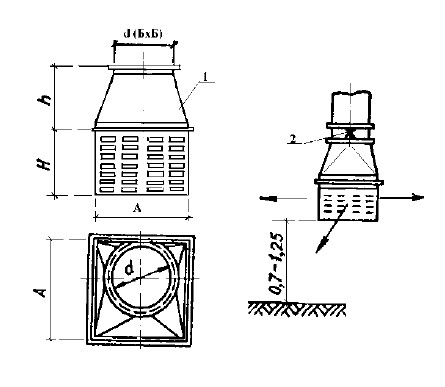

Воздухораспределитель представляет собой корпус, собранный из 3-х перфорированных стенок, одной глухой и дна. Перфорация стенок - щелевая с отгибом козырьков внутрь воздухораспределителя под углом 90°' Присоединение воздухораспределителя к подающему воздуховоду осуществляется через переход круглого или квадратного сечения высотой Н2. Устанавливается воздухораспределитель у стен или колон обслуживаемых помещений на высоте 0,7 - 2,5м.

Обозначение и основные параметры воздухораспределителей

Обозначение	Размеры, мм				Расчетная площадь Fo, м2
	d или (ВхВ)	А	Н	h
ВП-2	250 (200х200)	310	298	390	0,1
ВП-3	315 (250х250)	460	318	520	0,17
ВП-4	400 (400х400)	610	400	730	0,29
ВП-5	500 (500х500)	610	550	830	0,41
