Воздухораспределители эжекционные панельные типа ВЭПШ Серия 1.494-38

Верхневолжский ТМК» поставляет продукцию собственного производства. Наш опыт — более 25 лет — и производственные площади свыше 2000 м² гарантируют высокое качество и короткие сроки изготовления любого заказа.
Заказать

Отправьте заявку и наши менеджеры свяжутся с вами
в течение 24 часов.

Воздухораспределители типа ВЭПш предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла. Воздухораспределители типа ВЭПш могут устанавливаться в помещениях с производствами любой категории взрывной и пожарной безопасности. Они относятся к группе нерегулируемых воздухораспределителей с расходом воздуха от 5000 до 40000 м3/ч.
Воздухораспределитель состоит из воздухораздающей панели и короба.
По способу установки панелей предусматривается изготовление следующих типов воздухораспределителей с односторонней подачей воздуха:
  • ВЭПш - напольный с верхним подводом воздуха, устанавливается на подставках высотой 1-2м;
  • ВЭПш Гб - горизонтальный потолочный с боковым подводом воздуха;
  • ВЭПш Гв - горизонтальный потолочный с вертикальным подводом воздуха;
  • ВЭПш-Д - воздухораспределитель с двухсторонним выпуском воздуха (панели размещены на противоположных сторонах короба);
  • ВЭПш-Т - воздухораспределитель с трехсторонним выпуском воздуха.

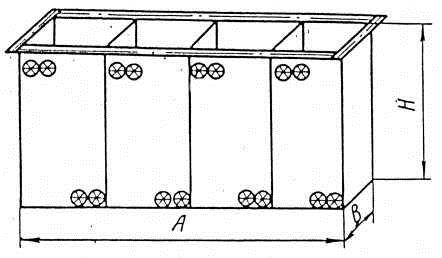

ВЭПш - напольный

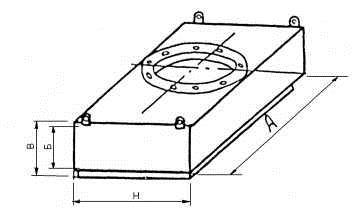

 ВЭПшГб- горизонтальный потолочный
с боковым подводом воздуха


 ВЭПшГ в - горизонтальный потолочный с вертикальным подводом воздух



Технические характеристики воздухораспределителей

Обозначение АхВхН, мм Расход воздуха, м3/ч Воздухораспреде-ляющая поверхность, м2 Масса, кг
ВЭПш10 500x250x550 625-2500 0,25 9,6
ВЭПш11 500x500x1040 1250-5000 0,5 21,3
ВЭПш12 1000x500x1040 2500-10000 1 43,8
ВЭПш13 1500x500x1040 3750-15000 1,5 53
ВЭПш14 2000x500x1040 5000-20000 2 86,8
ВЭПш21 500x500x2050 2500-10000 1 38,8
ВЭПш22 1000x500x2050 5000-20000 2 77
ВЭПш23 1500x500x2050 7500-30000 3 116
ВЭПш24 2000x500x2050 10000-40000 4 153,8
ВЭПш11 Гб 500x500x1040 1250-5000 0,5 21,5
ВЭПш12Гб 1000x500x1111,4 2500-10000 1 58,7
ВЭПш13Гб 1200x500x1111,4 3750-15000 1,5 80
ВЭПш14Гб 2000x500x1111,4 5000-20000 2 95
ВЭПш22Гб 1000x500x2220 5000-20000 2 111
ВЭПш23Гб 1200x500x2225 7500-30000 3 143
ВЭПш24Гб 2000x500x2223 10000-40000 4 168
ВЭПш11Гв 500x500x1028 1250-5000 0,5 20,3
ВЭПш12Г в 1080x500x1113 2500-10000 1 53
ВЭПш13Гв 1500x500x1113 3750-15000 1,5 80
ВЭПш14Г в 2000x500x1113 5000-20000 2 90
ВЭПш22Г в 1000x500x2223 5000-20000 2 104
ВЭПш23Гв 1500x500x2223 7500-30000 3 138
ВЭПш24Г в 2000x500x2223 10000-40000 4 157
ВЭПш-Д 500x500x1040 2500-10000 1 21,8
ВЭПш-Т 600x600x1040 3750-15000 1,5 29,8

! Изготовитель оставляет за собой право незначительного изменения габаритных размеров воздухораспределителя без изменения живого сечения воздухораспределяющей поверхности.
