Решетки металлические воздухозаборные типа ЖМ

Верхневолжский ТМК» поставляет продукцию собственного производства. Наш опыт — более 25 лет — и производственные площади свыше 2000 м² гарантируют высокое качество и короткие сроки изготовления любого заказа.
Заказать

Отправьте заявку и наши менеджеры свяжутся с вами
в течение 24 часов.

Воздухозаборные решетки устанавливаются в узлах воздухозабора наружного воздуха приточных камер. Конструкция решетки представляет собой сварную раму из равнополочного уголка 50х50х5 мм, внутрь которой, с шагом 35 мм под углом 450, вставлены перья из листовой полосы б=1,5 мм.
В данном каталоге представлены решетки, предложенные типовым проектом 2С-05-31, но они могут изготавливаться по любым чертежам, предложенным заказчиком.

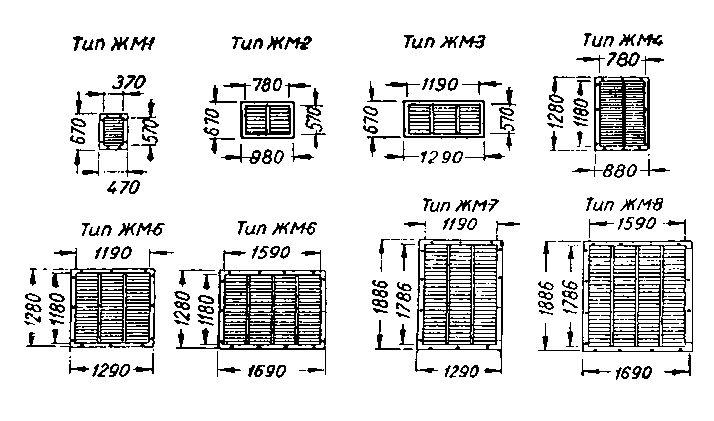

Тип решетки Вес решетки,
кг 		Живое сечение,
м2 		Размеры решетки, мм Размеры проема в стене, мм
Наружные Внутренние
Ширина Высота Ширина Высота Ширина Высота
ЖМ-1 11,6 0,127 470 670 370 570 530 750
ЖМ-2 19,8 0,267 880 670 780 570 920 750
ЖМ-3 28,8 0,41 1290 670 1190 570 1440 750
ЖМ-4 34,7 0,55 880 1280 780 1180 920 1350
ЖМ-5 48,8 0,84 1290 1280 1190 1180 1440 1350
ЖМ-6 62,6 1,13 1690 1280 1590 1180 1830 1350
ЖМ-7 69,8 1,27 1290 1886 1190 1786 1440 1950
ЖМ-8 89,6 1,7 1690 1886 1590 1786 1830 1950
