Заслонки воздушные взрывозащищенные

Заслонки воздушные унифицированные во взрывозащищенном исполнении предназначены для вентиляционных систем взрывоопасных производств и должны использоваться в соответствии с требованиями СП 60.13330.2012 "Отопление, вентиляция и кондиционирование".
Заслонки воздушные во взрывозащищенном исполнении допускаются для применения в вентиляционных системах, перемещающих паро-газовоздушные смеси всех категорий и групп по классификации ГОСТ Р 51330.9-99 и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-1 , В-1 А и В-1 Б по классификации ПУЭ.
Воздушные заслонки во взрывозащищенном исполнении не допускаются для применения в вентиляционных системах, перемещающих паровоздушные смеси от технологических установок в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентиляционных системах, перемещающих взрывоопасные смеси. Заслонки во взрывозащищенном исполнении могут устанавливаться в системах с давлением до 150 кгс/м2 и скоростью перемещаемой воздушной среды до 20 м/с.
Заслонка состоит из корпуса с присоединительным , фланцами, поворотных лопаток, установленных в углах вращения, имеет систему тяг и рычагов, синхронизирующих движение лопаток. Поворот лопаток осуществляется с помощью ручки управления, закрепленной на оси одной из лопаток.
При установке заслонки оси лопаток должны быть расположены горизонтально. Для обеспечения взрывозащиты клапана детали, которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов латунь-сталь.

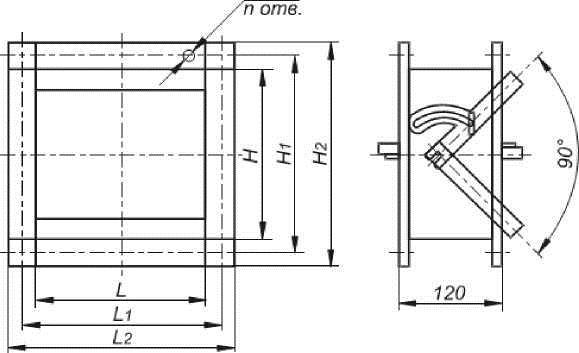

Заслонки воздушные прямоугольного сечения взрывозащищенные АЗД-193 серии 5.904-49.

Обозначение	L	L1		L2		Н	Н1	Н2	а х Ь	п. отв	п1*	Масса, кг
АЗД	250	280		330		250	280	330	7x12	8	1*	7
-1	400	430		480		250	280	330	7x12	10	1*	9,1
-2	400	430		480		400	430	480	7x12	12	2*	11,2
-3	500	530		580		400	430	480	7x12	14	2*	12,6
-4	600	630		680		400	430	480	7x12	16	2*	14
-5	600	630		680		600	630	680	7x12	20	3*	16,8
-6	800	830		880		800	830	880	7x12	20	4*	22,4
-7	1000	1040		1080		1000	1040	1080	7x12	24	5*	28

* - количество лопаток.
* - заслонки изготавливаются применительно серии 5.904-49

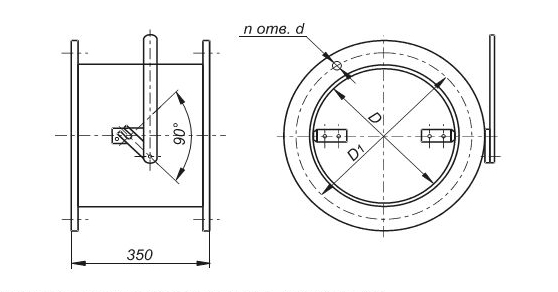

Заслонки воздушные круглого сечения взрывозащищенные АЗД -196, АЗД – 197 серии 5.904-49

Габаритные и присоединительные размеры заслонки АЗД -196, АЗД -197

Обозначение		D			D1		d			п. отв			Масса, кг
АЗД 196.000		200			230		7х12			6			4,5
-1		250			280		7x12			6			5,5
-2		280			310		7x12			8			6,1
-3		315			345		7x12			8			7,1
-4		355			385		7х12			8			9,1
-5		400			430		7х12			10			10,5
-6		450			480		7х12			10			12,0
-7		500			530		7х12			10			15,5
-8		560			590		7х12			10			15,7
АЗД 197.000		630			660		9х16			12			25,3
-1		710			740		9x16			12			28,8
-2		800			830		9x16			12			35,1
-3		900			940		9x16			16			42,0
-4		1000			1040		9x16			16			47,5

заслонки изготавливаются применительно серии 5.904-49
