Заслонки воздушные прямоугольного сечения с электроприводом АЗД-190 серии 5.904-49.

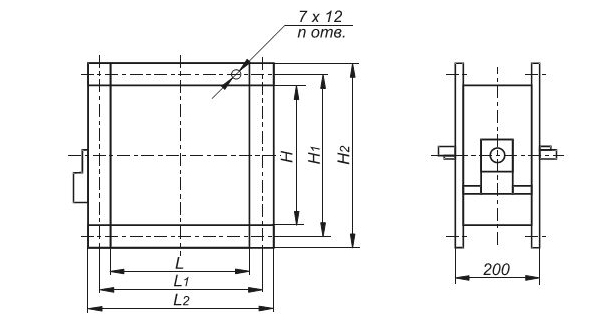

Габаритные и присоединительные размеры заслонки АЗД -190
| Обозначение | Н | Н1 | Н2 | L | L1 | L2 | п. отв | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| АЗД | 250 | 280 | 330 | 250 | 280 | 330 | 8 | 15,8 | |||||
| -1 | 250 | 280 | 330 | 400 | 430 | 330 | 10 | 16,9 | |||||
| -2 | 400 | 430 | 480 | 400 | 430 | 480 | 12 | 19.0 | |||||
| -3 | 400 | 430 | 480 | 500 | 530 | 480 | 14 | 20,5 | |||||
| -4 | 400 | 430 | 480 | 600 | 630 | 480 | 16 | 22,3 | |||||
| -5 | 600 | 630 | 680 | 600 | 630 | 680 | 20 | 26 | |||||
| -6 | 800 | 830 | 880 | 800 | 830 | 880 | 20 | 35,2 | |||||
| -7 | 1000 | 1040 | 1080 | 1000 | 1040 | 1080 | 24 | 46 | |||||
Заслонки воздушные круглого сечения АЗД-133, АЗД-136 с ручным управлением серии 5.904-13
Габаритные и присоединительные размеры заслонки АЗД -133, АЗД -136
| Обозначение | D | D1 | d | п. отв | Масса, кг | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| АЗД 133.000 | 200 | 230 | 7х 12 | 6 | 12,8 | |||||||||
| -1 | 250 | 280 | 7x12 | 6 | 13,9 | |||||||||
| -2 | 315 | 345 | 7x12 | 8 | 15.6 | |||||||||
| -3 | 400 | 430 | 7x12 | 10 | 18,7 | |||||||||
| -4 | 500 | 530 | 7х 12 | 10 | 24 | |||||||||
| АЗД 136.000 | 630 | 660 | 9х 16 | 12 | 28,5 | |||||||||
| -1 | 800 | 830 | 9x16 | 12 | 37,1 | |||||||||
| -2 | 1000 | 1040 | 9x16 | 16 | 50,1 | |||||||||
