Заслонки воздушные унифицированные ручного управления

Заслонки воздушные предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80°С, не содержащих пыли и других твердых примесей в количестве не более 100мг/мЗ Заслонки применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па(150кгс/м2).
Заслонки выпускаются круглого и прямоугольного сечения и представляют собой патрубок (корпус) из тонколистовой стали, выполненный с поворотными лопатками, установленными на оси. Лопатки снабжены резиновыми уплотнениями. Поворот и фиксация положения лопаток осуществляется с помощью ручки узла управления или с помощью электропривода. Конструкция заслонок принята вне зависимости от выбранного типа исполнительного механизма. Воздушные заслонки могут работать в режиме "открыто-закрыто”, стандартное исполнение и в режиме регулировки воздушного потока, для этого необходима комплектация соответствующим исполнительным механизмом.

Заслонки воздушные прямоугольного сечения с ручным управлением АЗД-192 серии 5.904-49

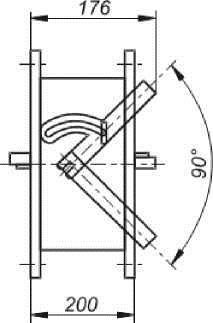

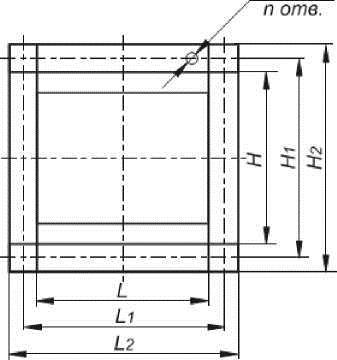

Габаритные и присоединительные размеры заслонки АЗД-192

Обозначен ие	Н	Н1	Н2	L	L1	L2	п. отв	Масса, кг
АЗД	250	280	330	250	280	330	8	7
-1	250	280	330	400	430	480	10	9,1
-2	400	430	480	400	430	480	12	11,2
-3	400	430	480	500	530	580	14	12,6
-4	400	430	480	600	630	680	16	14
-5	600	630	680	600	630	680	20	16,8
-6	800	830	880	800	830	880	20	22,4
-7	1000	1040	1080	1000	1040	1080	24	28
