Клапаны утепленные створные КУС

По типу серии 5.904-74.93

Общие сведения

Утепленные металлические створные клапаны предназначены: для установки на заборе наружного воздуха в приточных системах при отсутствии утепленного клапана, для отключения одной из нескольких приточных систем, имеющих один воздухозабор.

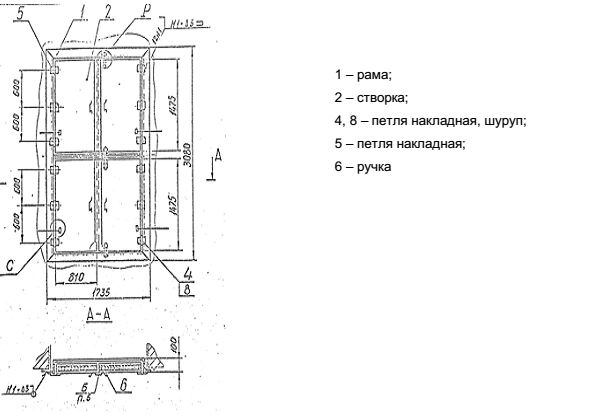

Створки клапана открываются и закрываются вручную. Конструктивно клапан выполнен в виде утепленной металлической створки (ставни), которая крепится к металлической раме при помощи дверных петель. Рама вставляется в проем строительной конструкции.

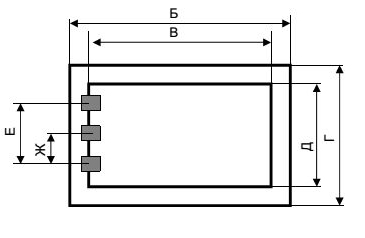

Утепленный клапан - КУС 1

Обозначение	Шифр	Размеры, мм						Масса,
		Б	Б	Г	Д	Е	Ж	Кг
КУС 1.00.00	КУС-1	610	510	565	465	270	-	20
-1	КУС-2	735	635					23
-2	КУС-3	360	760					26
-3	КУС-4	905	335					29,5
-4	КУС-5	610	510	1085	985	670	-	33,5
-5	КУС-6	735	635					37
-6	КУС-7	360	760				335	43
-7	КУС-8	905	635					47
0	КУС-9	610	510	1565	1405	1170	505	49
-9	КУС-10	735	635					52
-10	КУС - 11	360	760					62,5
-11	КУС - 12	905	635					67

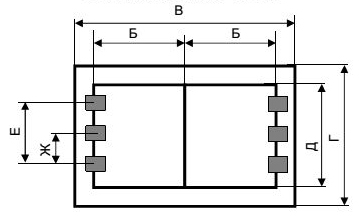

Утепленный клапан - КУС 2

Обозначение	Шифр	Размер, мм							Масса,
		Б	В		Г	Д	Е	Ж	кг
КУС 2.00 00	КУС-13				460	350	200		36
-1	КУС-14				505	470	270	-	43
-2	КУС-15	560	1235		340	730	450		53
-3	КУС-16				1005	900	670	335	77
-4	КУC-17				1335	1225	950	475	94
-5	КУС-16				1505	1475	1170	535	106
-6	КУС-19				1005	900	670	335	97
-7	КУС-20	610	1735		1505	1475	1170	535	130
-6	КУС-21				2005	1970	1650	625	130
-9	КУС-22	935	1935		1005	900	670	625	130
-10	КУС-23				1505	1475	1170	535	147

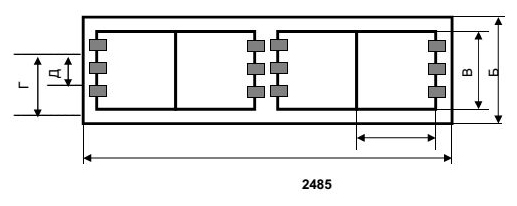

Утепленный клапан - КУС 3

КУС 3.00.00

Обозначение	Шифр	Размеры, мм					Масса, кг
		Б	В		Г	Д
КУС 3.00.00	КУС - 24	1090	980		670	335	110
-1	КУС - 25	840	730		420	-	87
-2	КУС - 26	1590	1480		1100	550	150

КУС 4.00.00
