Клапаны сомооткрывающиеся для крышных вентиляторов

Самооткрывающиеся клапаны предназначены для предотвращения утечек теплого воздуха из помещения и попадания холодного воздуха и атмосферных осадков в производственные помещения при неработающем вентиляторе. Они могут применяться как сетью воздуховодов, так и без нее (см. Рекомендации по применению, установке и эксплуатации крышных вентиляторов" серия АЗ-780).
Самооткрывающийся клапан представляет собой цилиндрическую обечайку, в которой эксцентрично установлена створка, свободно поворачивающаяся в конических опорах и уравновешенная противовесом. Створка клапана открывается потоком воздуха и закрывается под воздействием собственного веса при неработающем вентиляторе. Клапан должен крепиться к всасывающему патрубку вентилятора до установки вентилятора на стакан.

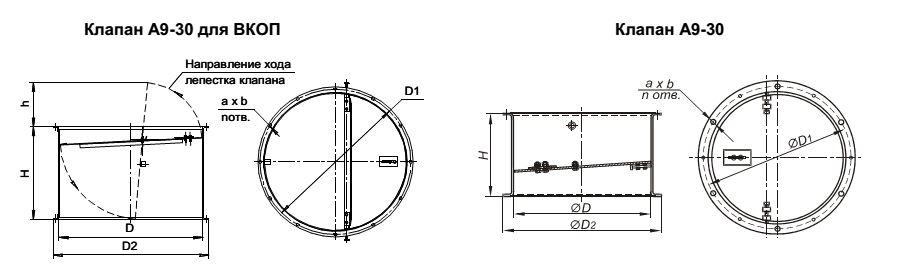

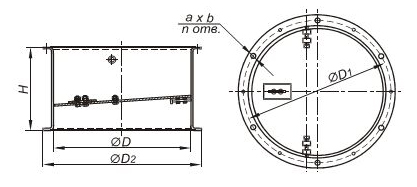

Габаритные и присоединительные размеры клапана серии А9-30

Обозначение	№	D		D1		D2		Н		а х Ь		п. отв		Масса,
АЗЕ 034.000	3,15	315		345		365		200		7 х 12		8		7,8
-1	4	400		430		450		260		7 х 12		10		9
-2	5	500		530		550		280		7 х 12		10		11,5
-3	6.3	630		660		680		300		9 х 16		12		180
-4	7,1	710		740		760		340		9 х 16		12		24.2
-5	8	800		830		850		400		9 х 16		12		27,5
-6	9	900		940		964		420		9 х 16		16		31,4
-7	10	1000		1040		1064		460		9 х 16		16		35,3
-8	11,2	1120		1155		1190		480		11 х 18		18		39,2
-9	12,5	1250		1295		1320		500		11 х 18		18		43,1

Габаритные и присоединительные размеры клапана А9-30 для ВКОП

Обозначение	№	D	D1		D2		Н		h		а х b		п. отв		Масса,
АЗЕ 044.000	3,15	315	345		365		200		115		7 х 12		8		7,8
-1	4	400	430		450		260		145		7 х 12		10		9
-2	5	500	530		550		320		180		7 х 12		10		14,6
-3	6.3	630	660		680		420		225		9 х 16		12		20,2
-4	7,1	710	740		760		450		252		9 х 16		12		24,9
-5	8	800	830		860		520		290		9 х 16		12		29,5
-6	9	900	940		964		580		335		9 х 16		16		38,7
-7	10	1000	1040		1064		650		350		9 х 16		16		49,2
-8	11,2	1120	1155		1190		730		403		11 х 18		18		59,7
-9	12,5	1250	1295		1320		810		450		11 х 18		18		70,2
