Клапаны обратные взрывозащищенные для вентиляционных систем взрывоопасных производств

Серия 5.904-58, 3.904-18

Клапаны обратные взрывозащищенные и искробезопасные для вентиляционных систем взрывоопасных производств предназначены для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединении последних к коллекторам.
Клапаны могут применяться в вентиляционных системах с давлением 1500 Па и скоростью перемещения воздушной среды 6-20 м/с. Клапаны могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. Установка клапанов на вертикальном участке воздуховода более предпочтительна, чем на горизонтальном. Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 6 м/с и на вертикальных не менее 4 м/с. При установке клапанов в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх.

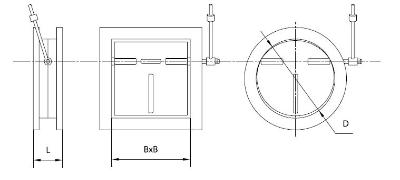

Клапаны изготавливаются в двух исполнениях: для воздуховодов круглого и прямоугольного сечения. Клапаны обратные взрывозащищенные и искробезопасные аналогичны по назначению и конструкции.
Применение взрывозащищенных и искробезопасных клапанов осуществляется в соответствии с требованиями СП 60.13330.2012 "Отопление, вентиляция и кондиционирование".
Взрывозащищенные клапаны предназначены для использования в системах, в которых перемещаются взрывоопасные смеси всех категории и групп по классификации ГОСТ 12.1.011, и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПУЭ.
Клапаны не допускается применять для перемещения газовоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100 мг/м3, со-держащие липкие и волокнистые материалы.

Серия 5.904-58

Обозначение	Диаметр D, мм	Длина L, мм	Масса, кг		Обозначение	Сечение BxB, мм	Длина L, мм	Масса, кг
АЗЕ 100	100	90	1		АЗЕ 102	150 х 150	170	3,5
-1	125	115	1,5		-1	250 х 250		5,6
-2	160	150	2		-2	250 х 300		6,3
-3	200	190	3		АЗЕ 103	400 х 400		10,5
АЗЕ 101	250	235	5,2		-1	500 х 500		13,5
-1	315	300	7,2		-2	600 х 600		16,5
-2	355	340	9,5		АЗЕ 104	800 х 800	180	30,5
-3	400	385	11,5		-1	1000 х 1000	200	43
-4	450	435	13,7
-5	500	485	16,4
-6	560	545	19,3
-7	630	615	27,5
-8	710	695	34,5
-9	800	785	43
-10	900	885	58
-11	1000	985	70,3

Серия 3.904-18 (Искробезопасные)

Круглые					Прямоугольные
Обозначение	Диаметр D, мм	Длина L, мм	Масса, кг		Обозначение	Сечение BxB, мм	Длина L, мм	Масса, кг
АЗЕ 028	250	278	6,9		АЗЕ 025	200 х 200	202	8
-1	280	308	7,7		-1	250 х 250	254	9
-2	315	346	8,9		-2	300 х 300	306	11,5
-3	355	386	10,9		АЗЕ 026	400 х 400	265	14,5
-4	400	432	14,5		-1	500 х 500	330	20,6
-5	450	484	17,5		-2	600 х 600	395	21,9
-6	500	536	20,8		АЗЕ 027	800 х 800	378	47,8
-7	560	600	23,6		-1	1000 х 1000	470	66,7
-8	630	670	37,1
-9	710	752	40,6
-10	800	844	51,8
-11	900	952	64,9
-12	1000	1052	77,5
