Клапаны лепестковые к осевым вентиляторам

Клапаны лепестковые стальные в обычном исполнении предназначены для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов. Конструкция лепесткового клапана представляет собой корпус, в подшипниках которого на осях закреплены лопатки. Назначение подшипников – обеспечить свободное открывание клапана в условиях отрицательных наружных температур при периодической работе вентиляторов. Минимальный динамический напор, при котором работает лепестковый клапан, составляет 30 – 40 Па.

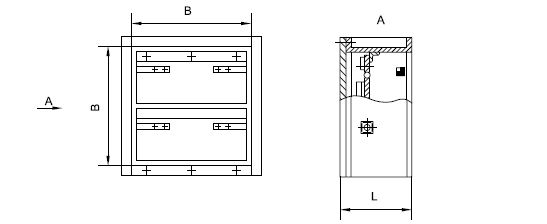

Обозначение		Номер вентилятора					Размеры, мм				Масса, кг
							В		L
КЛ.00.000		4					403		247		13,4
-1		5					503		287		17,5
-2		6,3					633		357		24,1
-3		8					805		332		33,5
-4		10					1008		392		43,4
-5		12,5					1260		497		61,7
