Клапан огнезадерживающий КПС

Предел огнестойкости клапана противопожарного КПС-1 (60):

• в режиме нормально открытого (огнезадерживающего) клапана – EI 60 (1 час)
• в режиме нормально закрытого (дымового) клапана – EI 90, E90 (1,5 часа)

Предел огнестойкости клапана КПС-1 (90):

• в режиме нормально открытого (огнезадерживающего) клапана EI 90 (1,5 часа)
• в режиме нормально закрытого (дымового) клапана EI 120, E120 (2 часа)

Противопожарный клапан КПС-1 по своему функциональному назначению может применяться как клапан огнезадерживающий с нормально открытой заслонкой (НО), так и как дымовой клапан с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41- 01-2003 и СП 7.13130.2009.

Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные рабочие значения температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Клапан КПС-1 выпускается в канальном исполнении прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды с пределом огнестойкости не более 60 минут.

Клапан КПС-1 работоспособен в любой пространственной ориентации.

Клапан КПС-1 не подлежит установке в вентиляционных каналах помещений категории А и Б по пожаровзрывобезопастности, местных отсосах пожаровзрывобезопасных смесей, а также не подвергаемых периодической очистке по установленному регламенту для предотвращения обозревания горючих отложений.

Конструкция клапана КПС-1: односекционный сварной с температурным швом в месте прилегания заслонки. Изготовлен из углеродистой стали с присоеденительными фланцами на торцевых поверхностях.

Клапан КПС-1 круглого сечения выполнен из углеродистой оцинкованной стали толщиной 1,0 мм. Клапан может быть как с ниппельным, так и с фланцевым соединением.

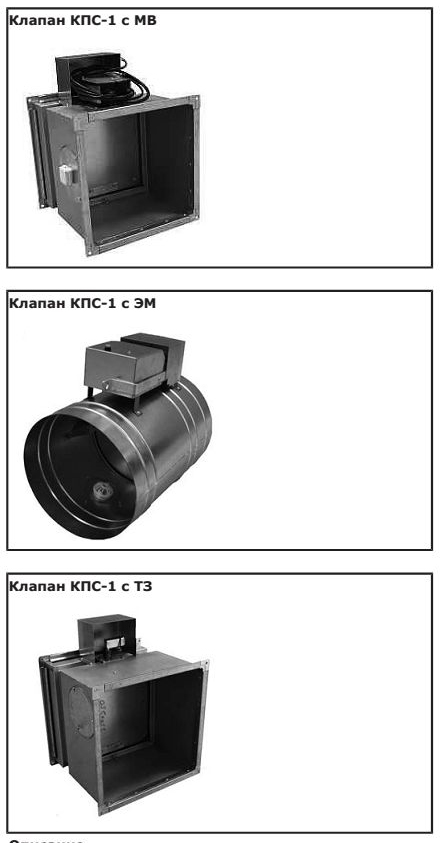

Клапан КПС-1 состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.

Клапан КПС-1 комплектуется следующими типам приводов:

• электромеханический MS, MSE(Siemens);
• электромеханический МВ; МВЕ
• электромагнитный (ЭМ), как в комбинации с тепловым замком, так и без него;
• пружинный с тепловым замком (ТЗ).

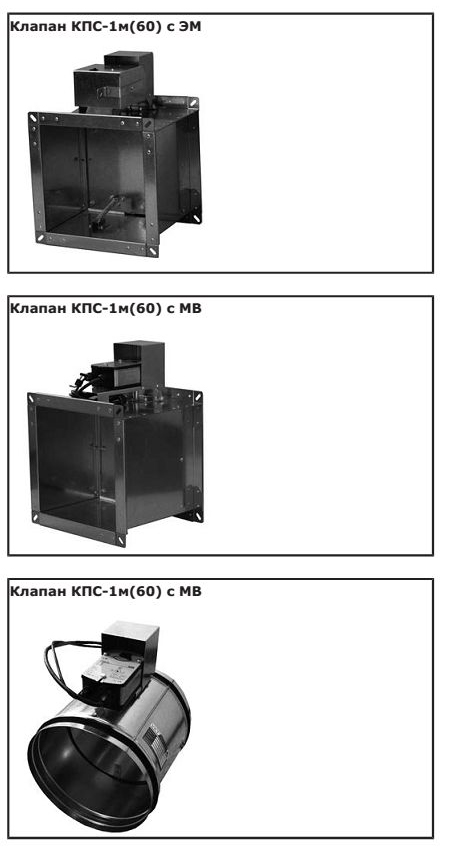

Предел огнестойкости клапана КПС-1м(60):

• в режиме нормального открытого (огнезадерживающего) клапана - EI 60 (1 час)
• в режиме нормального закрытого (дымового) клапана - ЕI 90,EI 90 (1,5 часа)

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(60) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41-01-2003 и СП 7.13130.2009

Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от –З0*С до +40*С, при условии отсутствия прямого воздействия атмосферных осадков.

Клапан КПС-1-В выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан КПС-1-В работоспособен в любой пространственной ориентации.

Клапан КПС-1-В предназначен для установки в помещениях, отнесенных к категориям А или Б по взрывопожарной опасности (по НПБ 105-03), а также во взрывоопасных зонах классов В-1, В-la, В-16, В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIА, IIВ и IIС по ГОСТ Р 51330.11-99, ГОСТ Р 51330.19-99 и к группам T1, Т2, Т3, Т4, Т5 и Тб по ГОСТ Р 51330.5-99. Взрывозащищенный клапан с электромеханическим приводом может устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТ Р 51330.9-99.

Конструкция клапана КПС-1-В: односекционный сварной. Изготовлен из углеродистой стали.

Взрывозащищенный клапан КПС-1-В состоит из: корпуса, заслонки, привода во взрывонепроницаемой оболочке и кожуха, предохраняющего привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой обслуживания внутренней полости клапана.

Взрывозащищенный клапан КПС-1-В комплектуется следующими типами приводов:

• электромеханический МВ;
• пружинный с тепловым замком ТЗ.
