Дроссель-клапаны ДКк, ДКп

Дроссель-клапаны предназначены для регулирования воздуха, проходящего по воздуховодам, и состоят из патрубка, сектора управления и полотна. Изготавливаются из тонколистовой оцинкованной стали. Дроссель-клапаны устанавливаются на воздуховоде. Положение клапана фиксируется через каждые 15 градусов.
Дроссель-клапаны изготавливают в климатическом исполнении У и УХЛ категории размещения 3 и 4 для эксплуатации в микроклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69. В гражданских зданиях дроссель-клапаны диаметром свыше 500мм применять не рекомендуется из-за создаваемого ими шума.

Круглого сечения	Прямоугольного сечения

Дроссель-клапаны с ручным управлением Круглого сечения

Обозначение	D, мм	Н, мм		фланцевое соединение (масса, кг)		ниппельное соединение (масса, кг)
ДК-100	100	185		1,08		0,63
ДК-125	125	185		1,37		1,83
ДК-140	140	185		1,52		0,92
ДК-160	160	185		1,72		1,05
ДК-180	180	185		2,19		149
ДК-200	200	350		2,43		1,33
ДК-225	225	350		3,92		2,7
ДК-250	250	350		4,36		3,02
ДК-280	280	350		4,91		3,41
ДК-315	315	350		5,55		3,9
ДК-355	355	350		8,1		5,52
ДК-400	400	350		9,19		6,27
ДК-450	450	350		10,4		7,14
ДК-500	500	350		11,64		8,02
ДК-560	560	350		13,22		9,2
ДК-710	710	650		18,45		13,91
ДК-800	800	650		32,41		22,59
ДК-900	900	650		44,75		33,79
ДК-1000	1000	650		50,85		38,69

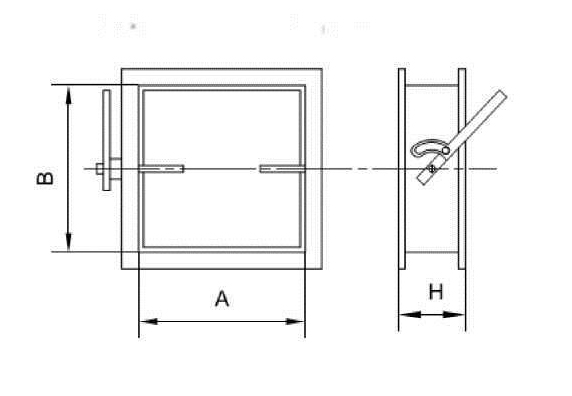

Дроссель-клапаны с ручным управлением Прямоугольного сечения

Обозначение			А, мм		В, мм		Н, мм		Масса, кг
ДКП-150х100			100		150		250		1,9
ДКП-100х150			150		100		200		1,81
ДКП-150х150			150		150		250		2,19
ДКП-250х100			150		250		350		3,03
ДКП-150х250			250		150		250		3,75
ДКП-250х250			250		250		350		3,73
ДКП-250х400			400		250		350		5,54
ДКП-250х500			500		250		350		6,38
ДКП-400х250			250		400		500		6,78
ДКП-400х400			400		400		500		8,52
ДКП-400х500			500		400		500		9,69
ДКП-400х600			600		400		500		10,9
ДКП-400х800			400		800		500		17,4
ДКП-500х500			500		500		600		13,06
ДКП-500х600			500		600		600		16
ДКП-500х800			500		800		600		21,35
ДКП-500х1000			500		1000		600		27,18
ДКП-600х600			600		600		700		19,23
ДКП-600х800			600		800		700		25,43
ДКП-800х800			800		800		900		34,33
ДКП-800х1000			800		1000		900		42,67
ДКП-1000х1000			1000		1000		1100		64,36
ДКП-1000х1250			1000		1250		1100		74,85
