Шумоглушитель на ниппельном соединении (евростандарт)

сер. 5.904-17

ТУ 4863-050-04612941

Глушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по воздуховодам.

• Приведенные в каталоге глушители предназначены для сред, не содержащих взрывоопасные и радиоактивные примеси. При наличии агрессивных примесей детали глушителей должны быть выполнены из соответствующего антикоррозионного материала.
• Все трубчатые шумоглушители имеют нормализованные присоединительные размеры для соединения их между собой и с воздуховодами. Шумоглушители изготавливаются из оцинкованной стали.
• Для защиты звукопоглощающего материала от выдувания потоком воздуха применяется защитное покрытие, состоящее из перфорированного оцинкованного стального листа.
• Толщина слоя звукопоглощающего материала для ГТК и ГТП равна 95-150 мм, а для шумоглушителей евростандарт 50-80 мм. Длина шумоглушителей ГТК и ГТП выбрана из условия рационального раскроя оцинкованного листа шириной 1000 мм и равна 980 и 480 мм, при этом длина активной части составляет соответственно 880 и 380 мм, а для шумоглушителей евростандарт 300-1200 мм.

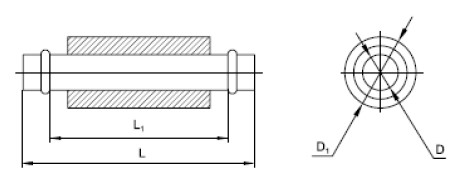

Обозначение	Сечение		Монтажная длина L1, мм	Длина L, мм	Масса, кг
	Внутреннее, D, мм	Наружное, D1, мм
ШН-00	100	200	300	400	2,6
-1	125	225			3
-2	160	280			3,5
-3	100	200	600	700	4
-4	125	225			4,6
-5	160	260			5,4
-6	200	315			6,5
-7	250	400			8,9
-8	315	450			10,5
-9	400	560			14
-10	100	200	900	1000	5,3
-11	125	225			6
-12	160	280			7,2
-13	200	315			8,8
-14	250	400			11,9
-15	315	450			14
-16	400	560			18,3
-17	200	315	1200	1300	10,95
-18	250	400			14,75
-19	315	450			17,48
-20	400	560			22,65
