Установка эжекторов низкого давления Серия 5.904-29

Верхневолжский ТМК» поставляет продукцию собственного производства. Наш опыт — более 25 лет — и производственные площади свыше 2000 м² гарантируют высокое качество и короткие сроки изготовления любого заказа.
Заказать

Отправьте заявку и наши менеджеры свяжутся с вами
в течение 24 часов.

Установка эжекторов низкого давления предусматривает металлоконструкцию, предназначенную для установки эжекторов низкого давления.
Разработаны три варианта установок эжекторов:
  • на покрытии промышленных зданий (вертикальное и горизонтальное расположение) - вертикальная установка - ВК, горизонтальная установка - ГК;
  • на кронштейне, прикрепленном к стене здания - СК;
  • на полу - ПС.

Пример условного обозначения установки эжектора производительностью 2000 м3/час на полу - УЭ-2ПС.
Вертикальное расположение эжектора на покрытии промышленных зданий является основным рекомендуемым вариантом монтажа аппарата. Опорой для установки эжектора служит железобетонный стакан, к которому он крепится болтами через переходную опору. Горизонтальная установка эжектора на покрытие промышленных зданий предусматривается, как правило, при удалении паровоздушных смесей, имеющих плотность не выше 0,8 по отношению к плотности воздуха, при этом ось эжектора должна иметь подъем в сторону выхода не менее 5%.
Установка эжектора на кронштейне представляет собой сварной кронштейн, приваренный к закладным элементам строительной конструкции. К верхней плоскости кронштейна приварен опорный фланец, к которому эжектор крепится болтами.
Установка эжектора на полу представляет собой четырехопорную сварную раму, прикрепленную к фундаменту пола. К верхней плоскости рамы приварен опорный фланец, к которому эжектор крепится болтами. Высотные отметки фундамента должны быть выполнены таким образом, чтобы верхний торец эжектора находился над кровлей не ниже 1,5м.

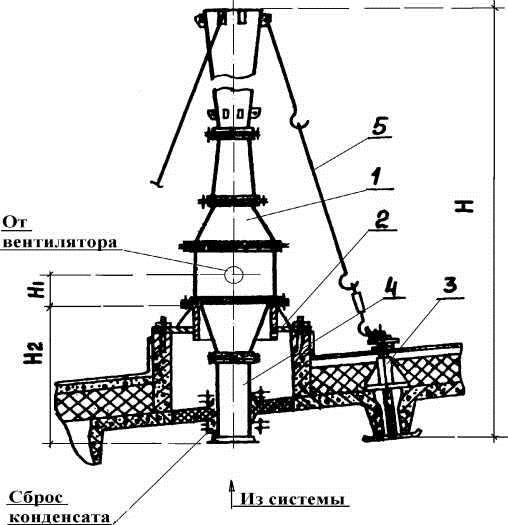

Вертикальная установка эжектора на покрытии промышленных зданий




Тип Тип Размер, мм Масса
установки эжектора Н Н1 Н2 кг
УЭ-1ВК ЭИ1-ЭИ6 3800 190 1000 64
УЭ-2ВК ЭИ7-ЭИ12 5015 306 115
УЭ-3ВК ЭИ13-ЭИ18 6020 360 190
УЭ-4ВК ЭИ19-ЭИ24 6660 456 273
УЭ-6ВК ЭИ25-ЭИ36 8360 506 1200 365
УЭ-8ВК ЭИ37-ЭИ42 9325 566 1300 356
УЭ-10ВК ЭИ43-ЭИ48 10310 635 1400 736
УЭ-12ВК ЭИ49-ЭИ54 10265 715 833

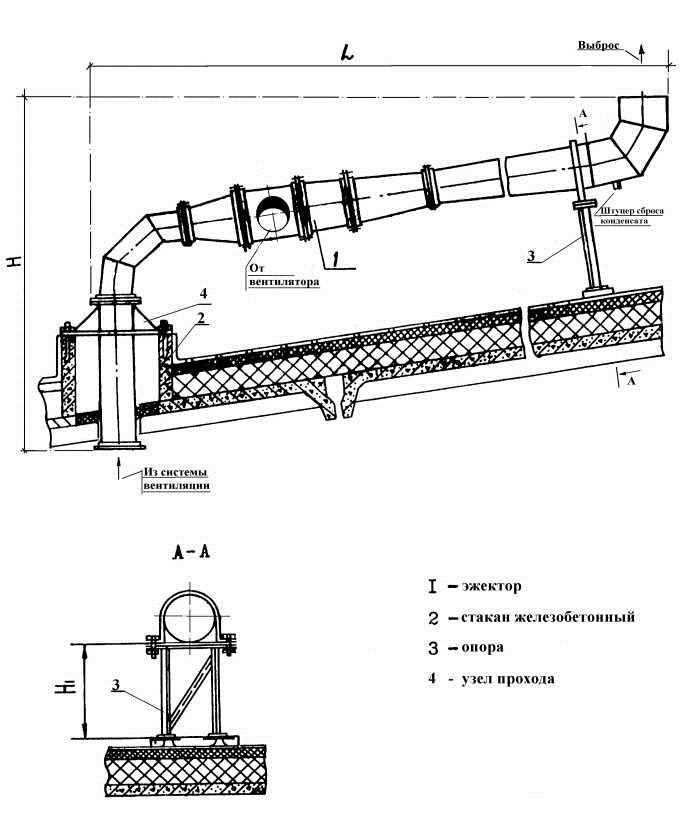

Горизонтальная установка эжектора на покрытии промышленных зданий




Тип Тип эжектора Размер, мм Масса
установки Н Н1 L кг
УЭ-1ГК ЭИ1-ЭИ6 3520 525 4215 100
УЭ-2ГК ЭИ7-ЭИ12 3090 690 6110 165
УЭ-3ГК ЭИ13-ЭИ18 3290 7390 110
УЭ-4ГК ЭИ19-ЭИ24 3740 940 8720 274
УЭ-6ГК ЭИ25-ЭИ36 4120 10790 312
УЭ-8ГК ЭИ37-ЭИ42 4440 1025 11995 573
УЭ-10ГК ЭИ43-ЭИ48 13165 454
УЭ-12ГК ЭИ49-ЭИ54 4790 1120 13340 507

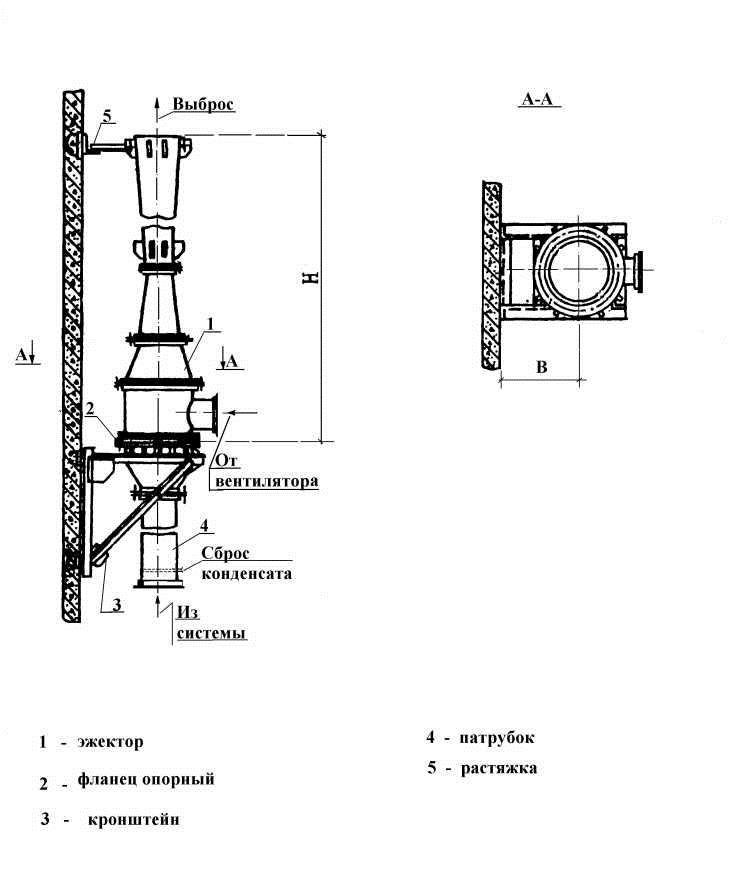

Установка эжектора на кронштейне


Тип Тип Размеры, мм Масса,
установки эжектора Н В кг
УЭ-1СК ЭИ1-ЭИ6 2800 335 28
УЭ-2СК ЭИ7-ЭИ12 4000 435 45
УЭ-3СК ЭИ13-ЭИ18 5020 500 45
УЭ-4СК ЭИ19-ЭИ24 5660 590 61
УЭ-6СК ЭИ25-ЭИ36 7320 690 70
УЭ-8СК ЭИ37-ЭИ42 8020 750 70
УЭ-10СК ЭИ43-ЭИ48 8910 840 88
УЭ-12СК ЭИ49-ЭИ54 8860 905 97



Установка эжектора на полу ПС


Тип Тип Размеры, мм Масса, кг
установки эжектора Н Н1 Н2 В
УЭ-1ПС ЭИ1-ЭИ6 3810 3300 500 470 36
УЭ-2ПС ЭИ7-ЭИ12 5020 4600 600 664 53
УЭ-3ПС ЭИ13-ЭИ18 6025 5670 650 785 59
УЭ-4ПС ЭИ19-ЭИ24 6660 6360 700 982 75
УЭ-6ПС ЭИ25-ЭИ36 8530 8070 750 1080 89
УЭ-8ПС ЭИ37-ЭИ42 9330 8820 800 120 97
УЭ-10ПС ЭИ43-ЭИ48 10315 9810 900 1360 132
УЭ-12ПС ЭИ49-ЭИ54 10290 9810 950 1510 160
