Работа эжектора основана на принципе подсоса (эжекции). Поток рабочего воздуха (эжектирующего), выходящего с большой скоростью из сопла в камеру смешения, увлекает за собой эжектируемый воздух (или газовоздушную смесь), создавая в приемной камере зону пониженного давления. После выравнивания скоростей в камере смешения, воздух поступает в диффузор, где вследствие уменьшения скорости динамическое давление динамическое давление преобразуется в статическое.
|
|
|

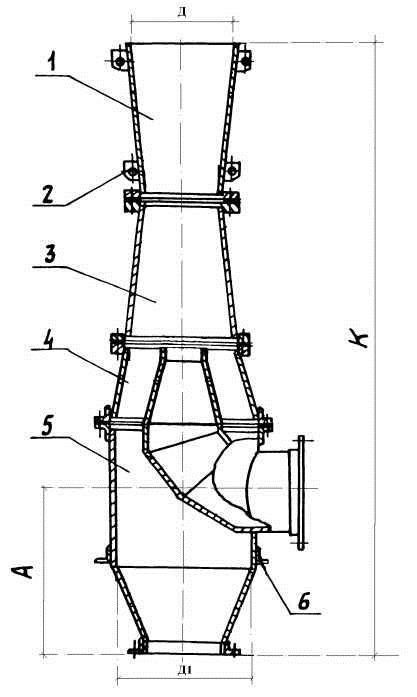

Технические данные и габаритные размеры эжекторов
| Обозначение | Тип эжектора |
Производительность, М3 /час |
Размеры, мм | Масса, кг | |||
| Д | Д1 | К | А | ||||
| ЭИ.01.00.00 | ЭИ-1 | 1000 | 316 | 396 | 2750 | 440 | 66 |
| -1 | ЭИ-2 | 2904 | 64 | ||||
| -2 | ЭИ-3 | 2944 | 63 | ||||
| -3 | ЭИ-4 | 3000 | 62,9 | ||||
| -4 | ЭИ-5 | 3030 | 62,9 | ||||
| -5 | ЭИ-6 | 3054 | 62,9 | ||||
| ЭИ.02.00.00 | ЭИ-7 | 2000 | 446 | 576 | 3970 | 696 | 118 |
| -1 | ЭИ-8 | 4190 | 116 | ||||
| -2 | ЭИ-9 | 4255 | 115,2 | ||||
| -3 | ЭИ-10 | 4315 | 114,7 | ||||
| -4 | ЭИ-11 | 4370 | 114,2 | ||||
| -5 | ЭИ-12 | 4405 | 112 | ||||
| ЭИ.03.00.00 | ЭИ-13 | 3000 | 556 | 704 | 4930 | 805 | 195 |
| -1 | ЭИ-14 | 5194 | 194 | ||||
| -2 | ЭИ-15 | 5268 | 190 | ||||
| -3 | ЭИ-16 | 5354 | 189 | ||||
| -4 | ЭИ-17 | 5414 | 187 | ||||
| -5 | ЭИ-18 | 5464 | 185 | ||||
| ЭИ.04.00.00 | ЭИ-19 | 4000 | 626 | 894 | 5664 | 1016 | 281 |
| -1 | ЭИ-20 | 5854 | 275 | ||||
| -2 | ЭИ-21 | 6070 | 274 | ||||
| -3 | ЭИ-22 | 6145 | 270 | ||||
| -4 | ЭИ-23 | 6200 | 268,5 | ||||
| -5 | ЭИ-24 | 6214 | 268 | ||||
| ЭИ.05.00.00 | ЭИ-25 | 5000 | 796 | 994 | 7275 | 1126 | 378 |
| -1 | ЭИ-26 | 7495 | 375 | ||||
| -2 | ЭИ-27 | 7710 | 370 | ||||
| -3 | ЭИ-28 | 7805 | 368 | ||||
| -4 | ЭИ-29 | 7900 | 366 | ||||
| -5 | ЭИ-30 | 7945 | 365 | ||||
| ЭИ.06.00.00 | ЭИ-31 | 6000 | 796 | 994 | 7050 | 1126 | 368 |
| -1 | ЭИ-32 | 7285 | 365 | ||||
| -2 | ЭИ-33 | 7530 | 358 | ||||
| -3 | ЭИ-34 | 7635 | 355 | ||||
| -4 | ЭИ-35 | 7710 | 354 | ||||
| -5 | ЭИ-36 | 7780 | 353 | ||||
| ЭИ.08.00.00 | ЭИ-37 | 8000 | 896 | 1114 | 7918 | 1336 | 371 |
| -1 | ЭИ-38 | 8195 | 369 | ||||
| -2 | ЭИ-39 | 8480 | 355 | ||||
| -3 | ЭИ-40 | 8595 | 351 | ||||
| -4 | ЭИ-41 | 8715 | 347 | ||||
| -5 | ЭИ-42 | 8795 | 344 | ||||
| ЭИ.10.00.00 | ЭИ-43 | 10000 | 896 | 1252 | 8780 | 1480 | 758 |
| -1 | ЭИ-44 | 9085 | 743 | ||||
| -2 | ЭИ-45 | 9400 | 735 | ||||
| -3 | ЭИ-46 | 9535 | 729 | ||||
| -4 | ЭИ-47 | 9635 | 726 | ||||
| -5 | ЭИ-48 | 9755 | 724 | ||||
| ЭИ.12.00.00 | ЭИ-49 | 12000 | 994 | 1412 | 8635 | 1575 | 876 |
| -1 | ЭИ-50 | 9165 | 847 | ||||
| -2 | ЭИ-51 | 9325 | 835 | ||||
| -3 | ЭИ-52 | 9485 | 817 | ||||
| -4 | ЭИ-53 | 9625 | 809 | ||||
| -5 | ЭИ-54 | 9725 | 811 | ||||
