518 000 м3/ч
объем обрабатываемого воздуха
6 649 кВт
холодильная мощность объекта
8 000м2
площадь смонтированных воздуховодов
Описание объекта
Заказчик: ЯГПУ им Ушинского
Генеральный подрядчик: ООО «Стройуниверсал»
Генеральный проектировщик: ООО ДжиЭксПи инжиниринг г.Москва
Дворец спорта «Полет» - универсальное многофункциональное спортивное сооружение, построенное в 1977 г., общей площадью 15 809,2 м2. Ледовая арена представляет собой сооружение размерами 72х150 м, высотной отметкой на ледовой арене +17.000 с кортом размерами 60*30 м, площадью вспомогательных и подтрибунных помещений 12 220 м2, вместительность зала 1500 человек.
В результате обследования арены, а также в связи с развитием детско-юношеского хоккея в России было принято решение о полной реконструкции дворца спорта.
Цели и задачи

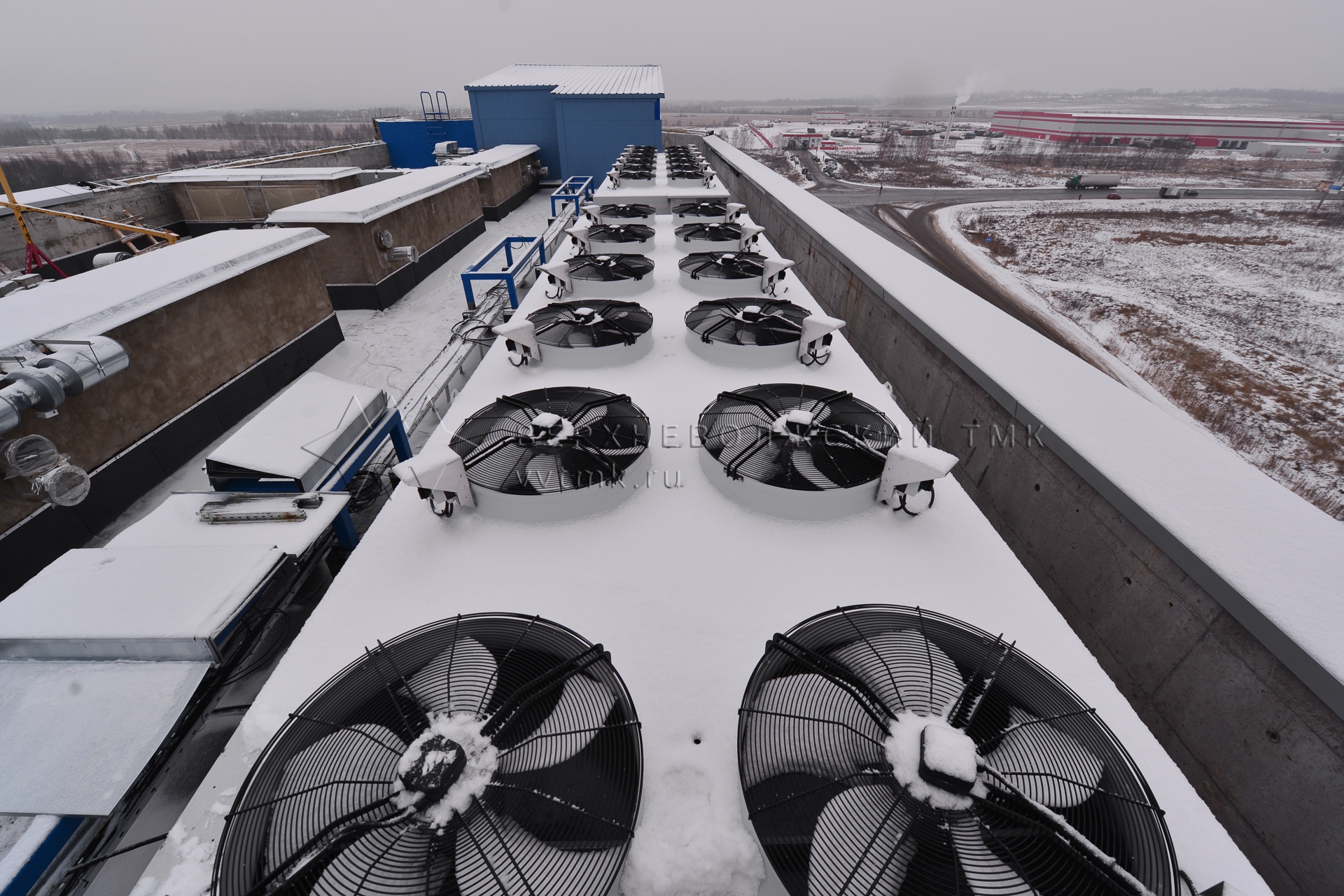

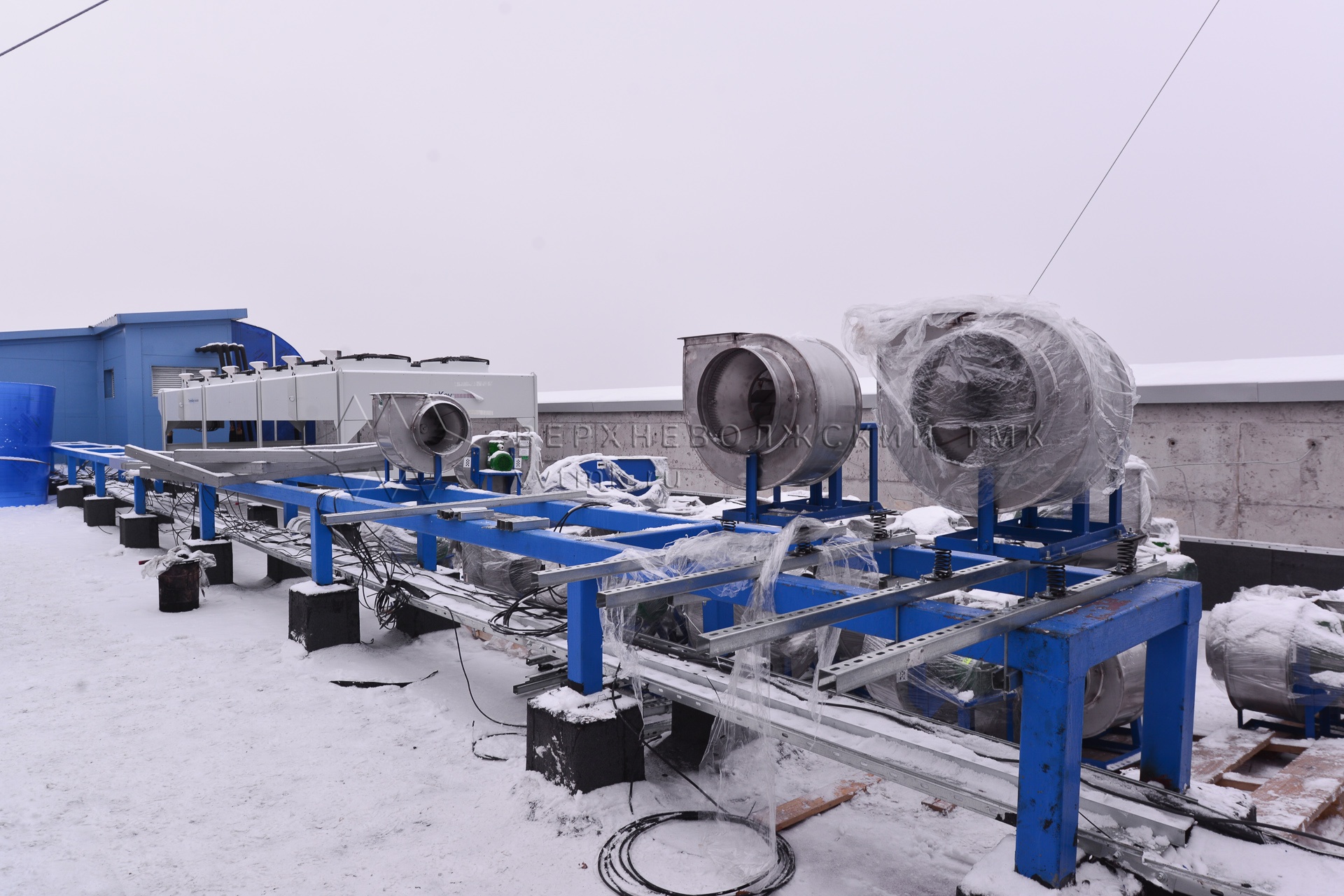

Для выполнения поставленных задач была организована принудительная вентиляция помещений согласно действующих норм, в венткамерах установлены центральные кондиционеры, которые обеспечивают вентиляцию большинства помещений. На кровле здания расположилось вытяжное химстойкое оборудование и системы дымоудаления воздуха. Также на кровле расположены чиллеры и выносные конденсаторы. В "чистых помещениях" выполнен монтаж автоматически регулируемых заслонок и фильтров тонкой очистки, предотвращающих перетекание воздуха из "грязных" помещений в "чистые". Посредством канальных фанкойлов и параувлажнителей достигнут температурно-влажностный режим помещений.
Обеспечение санитарно-гигиенических норм
окружающего воздуха в «чистых зонах» и смежных помещениях
Обеспечение микроклимата
для достижения контроля температуры, влажности, давления воздуха
Надежность работы
для исключения сбоев, перебоев, остановок.
Организация перетоков воздуха
из более чистых помещений в менее чистые
Решение
Для выполнения поставленных задач была организована принудительная вентиляция помещений согласно действующих норм, в венткамерах установлены центральные кондиционеры, которые обеспечивают вентиляцию большинства помещений. На кровле здания расположилось вытяжное химстойкое оборудование и системы дымоудаления воздуха. Также на кровле расположены чиллеры и выносные конденсаторы. В «чистых помещениях» выполнен монтаж автоматически регулируемых заслонок и фильтров тонкой очистки, предотвращающих перетекание воздуха из «грязных» помещений в «чистые». Посредством канальных фанкойлов и параувлажнителей достигнут температурно-влажностный режим помещений.
Оборудование

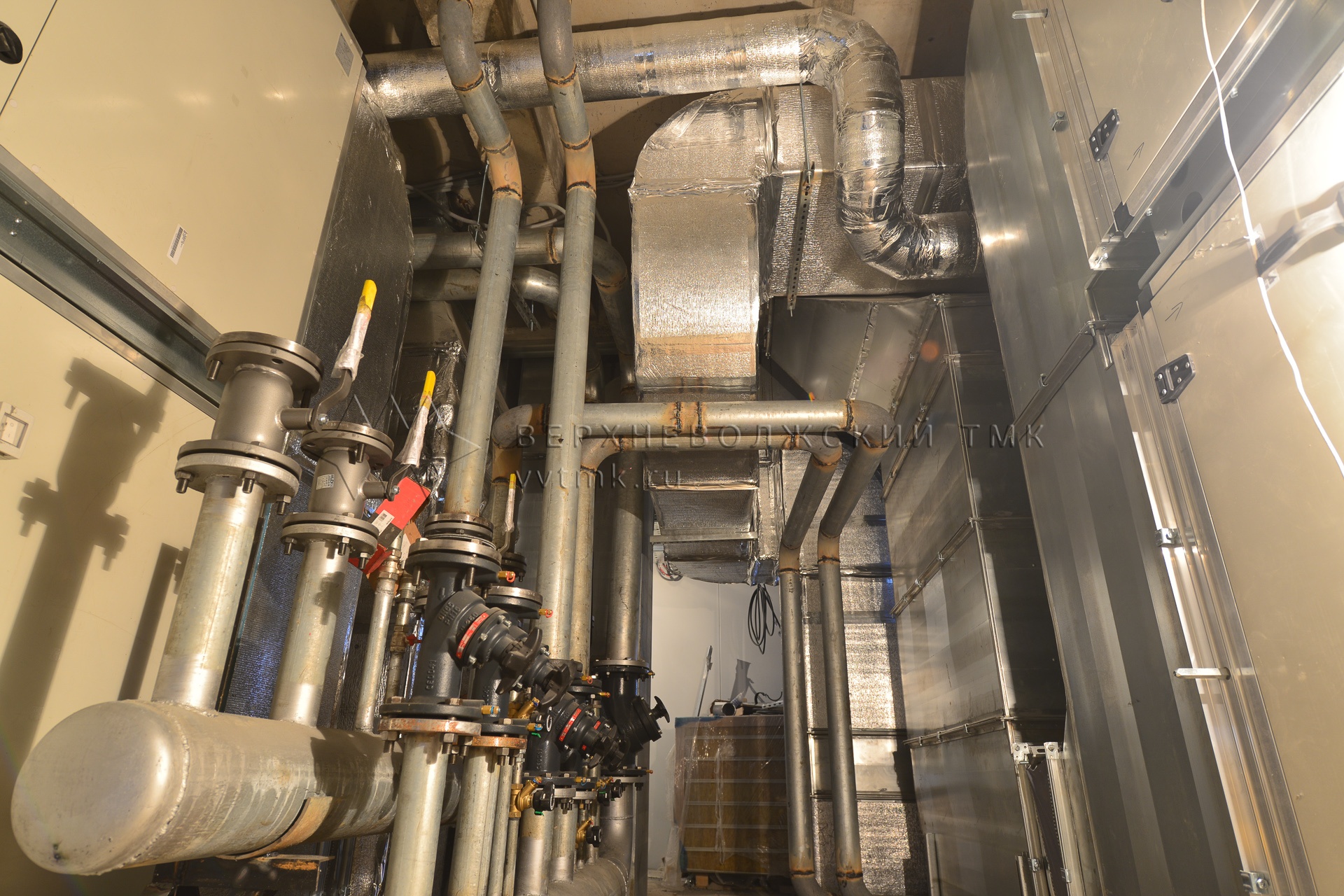

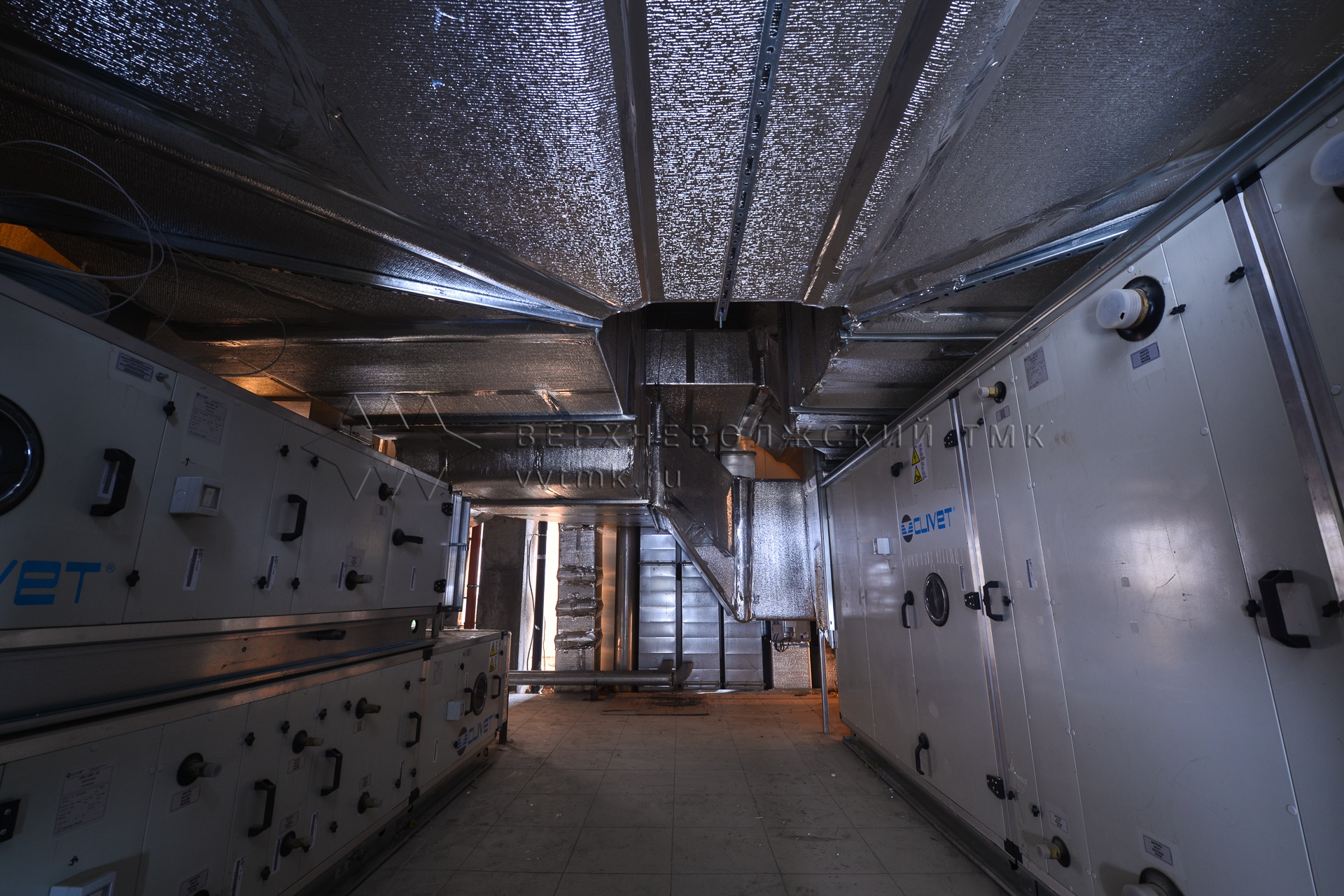

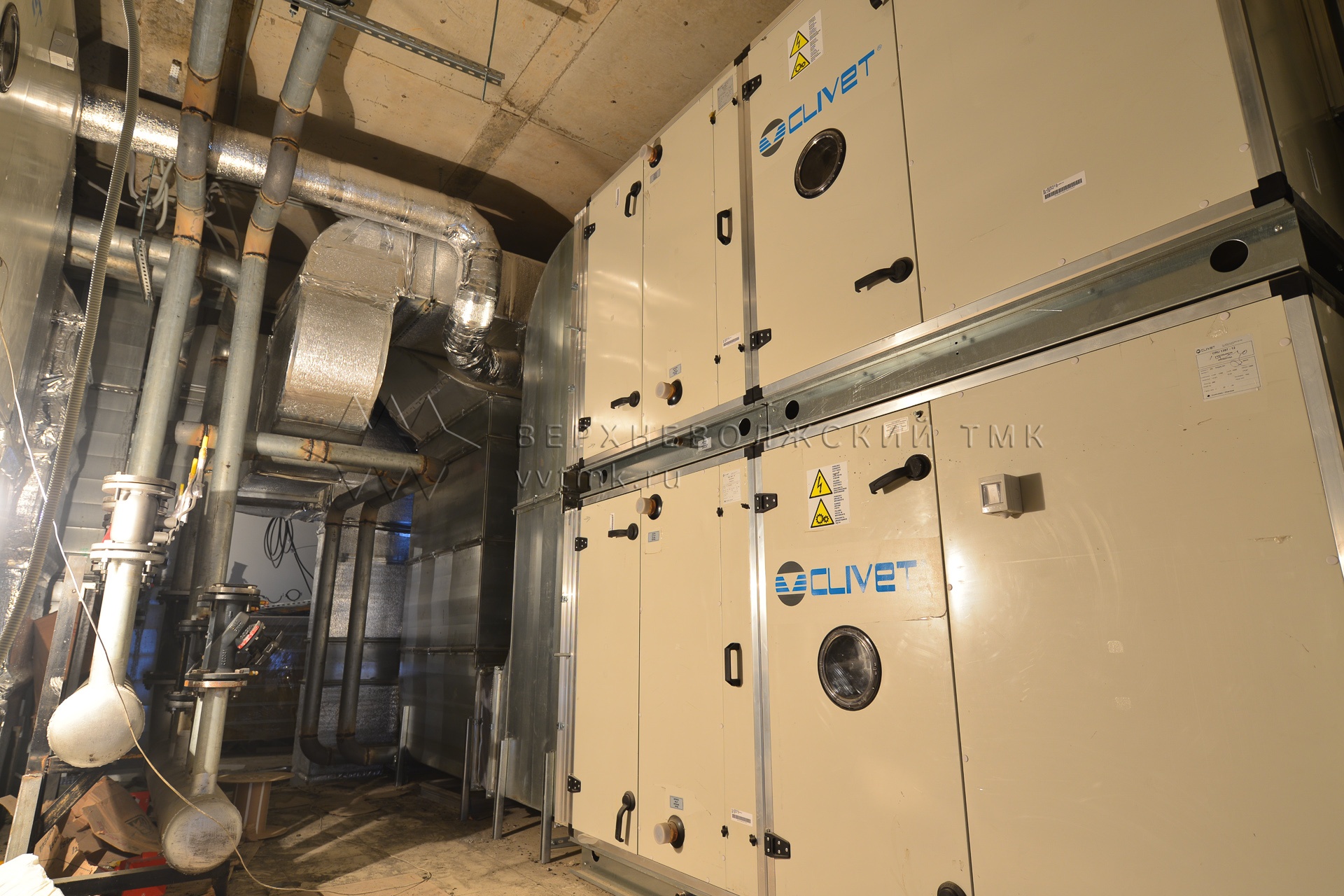

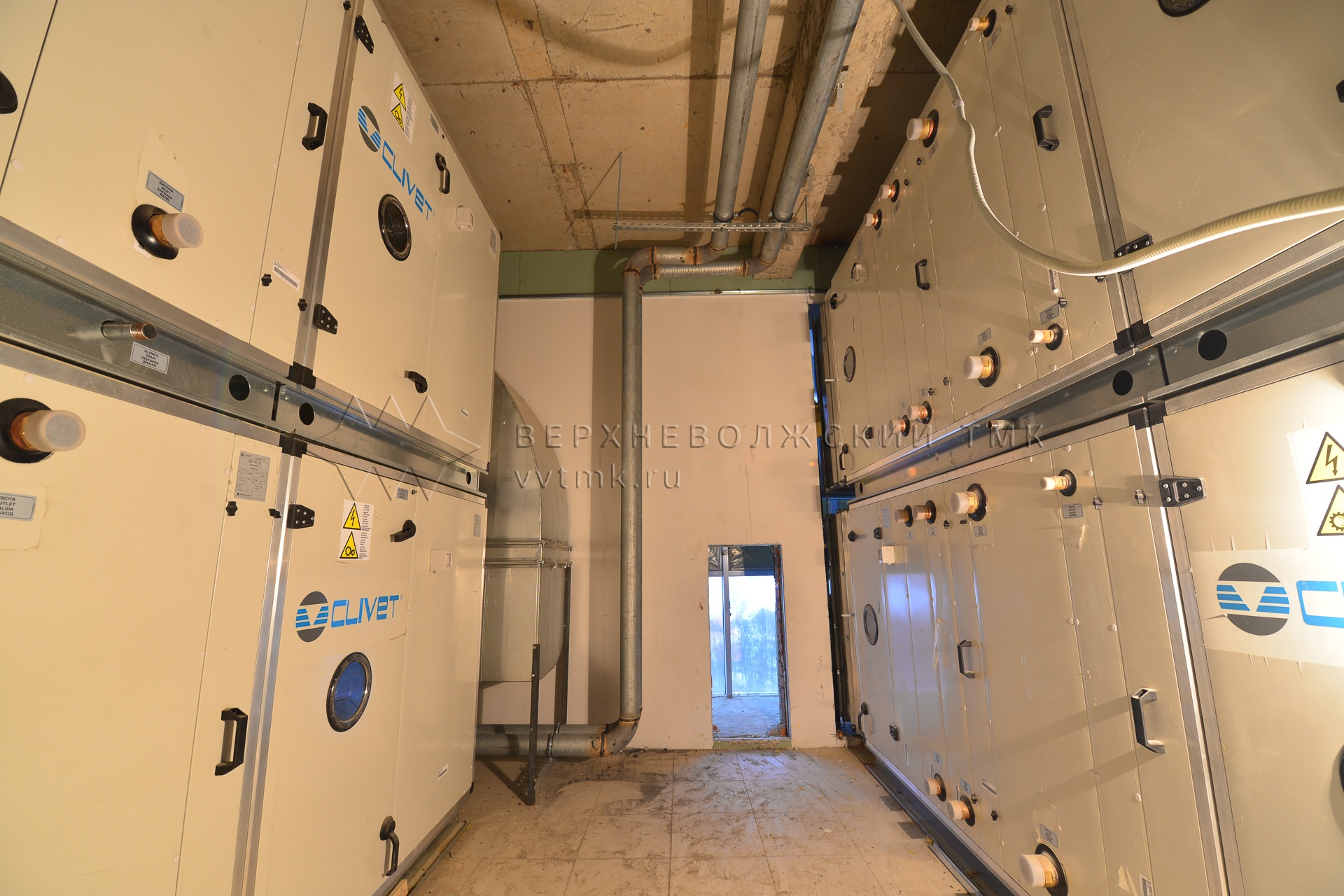

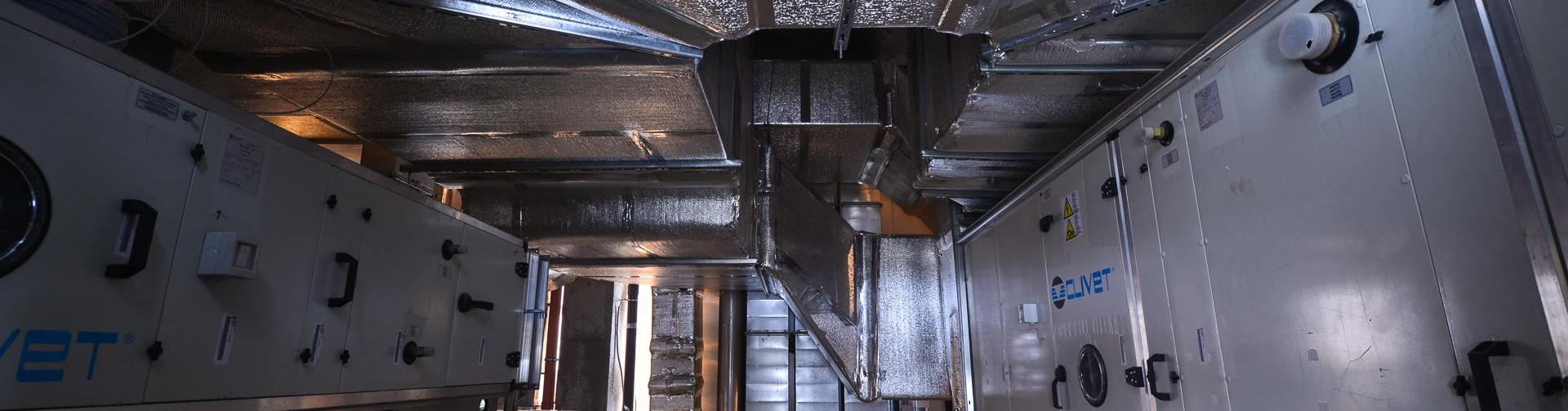

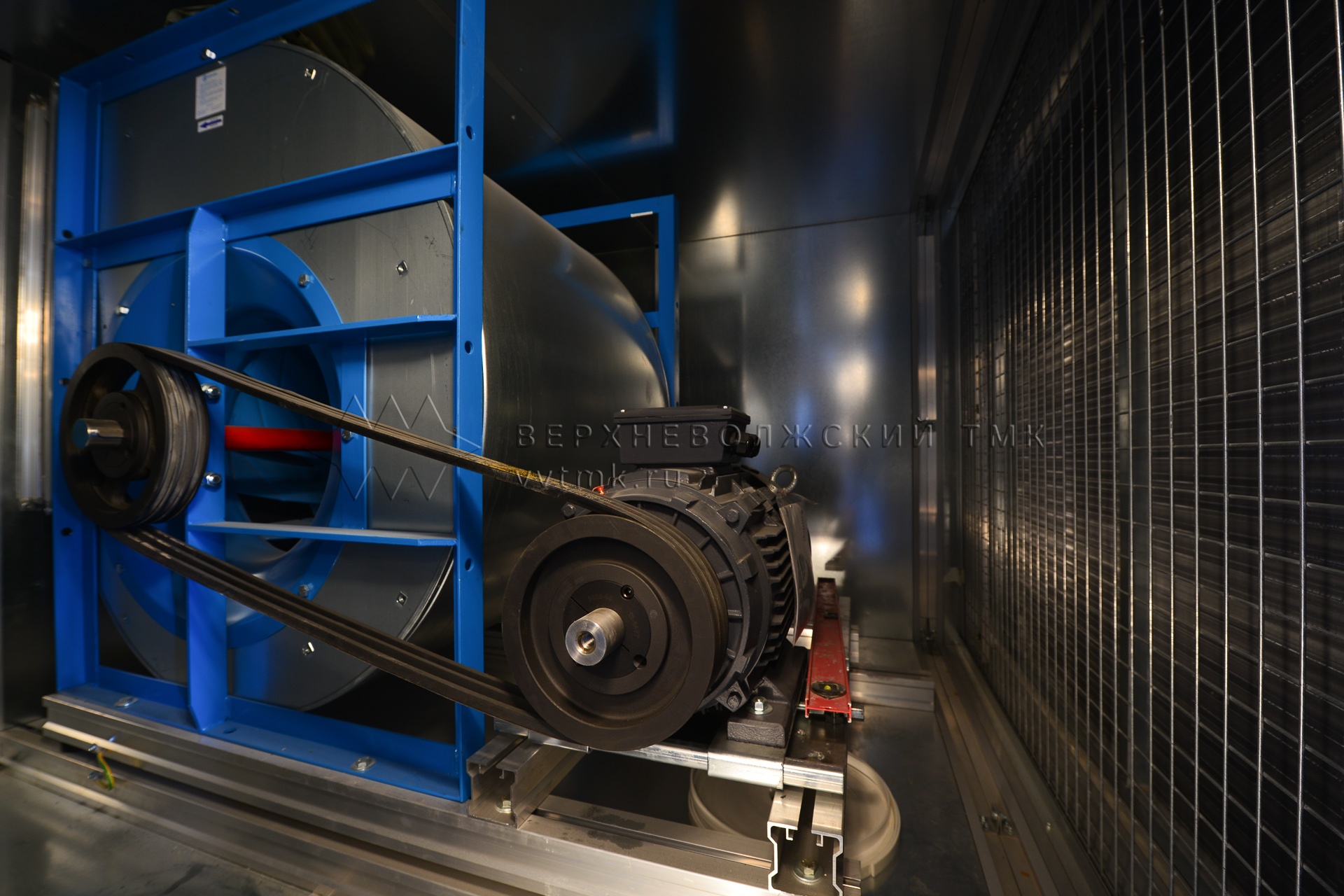

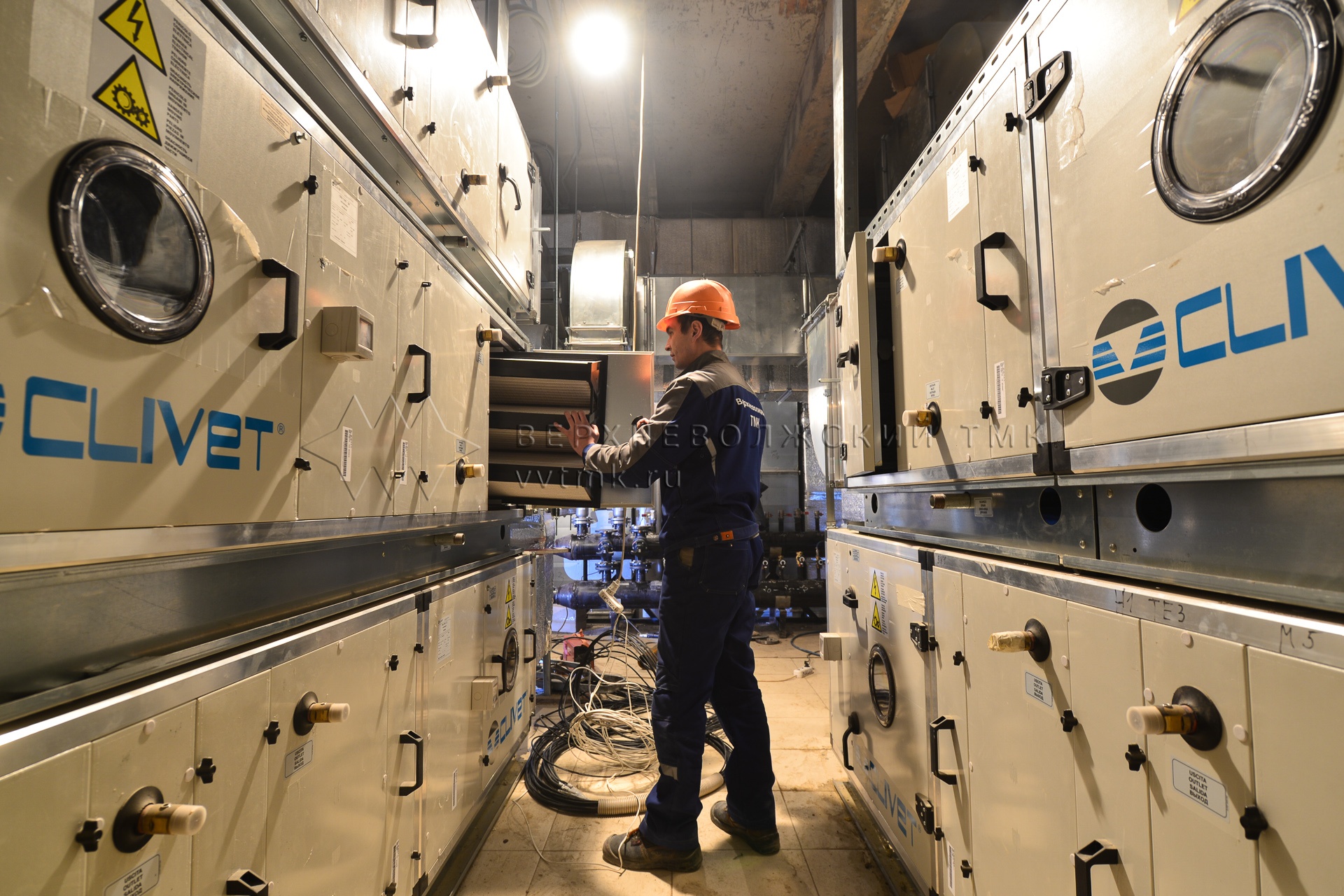

Центральные кондиционеры с гликолиевыми рекуператорами CLIVET

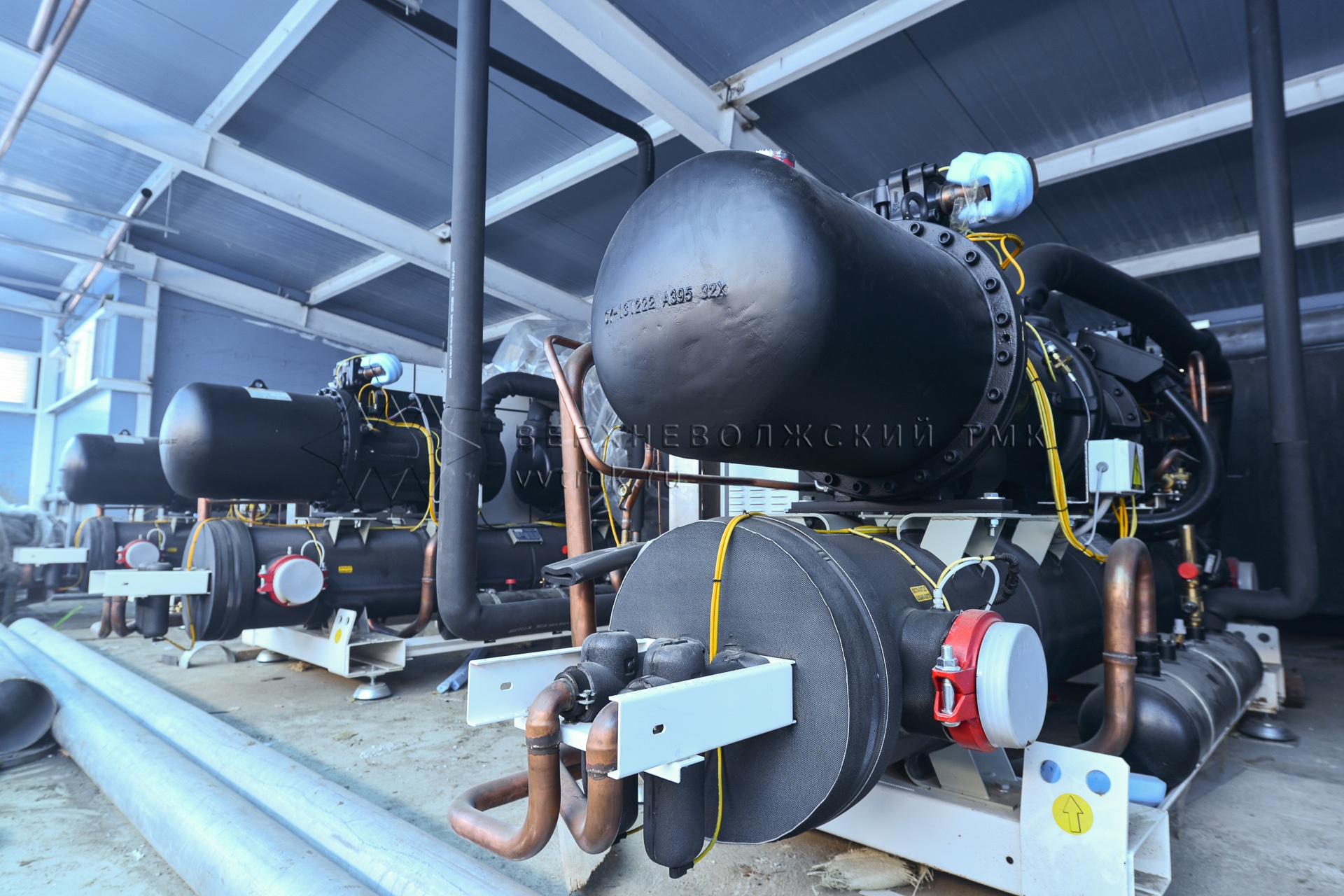

производительностью от 1000м3/ч до 4000м3/ч с охлаждением воздуха в чиллерах с выносными конденсаторами CLIVET с увлажнением воздуха парогенераторами HydroMatik
Смонтирована система вентиляции чистых помещений

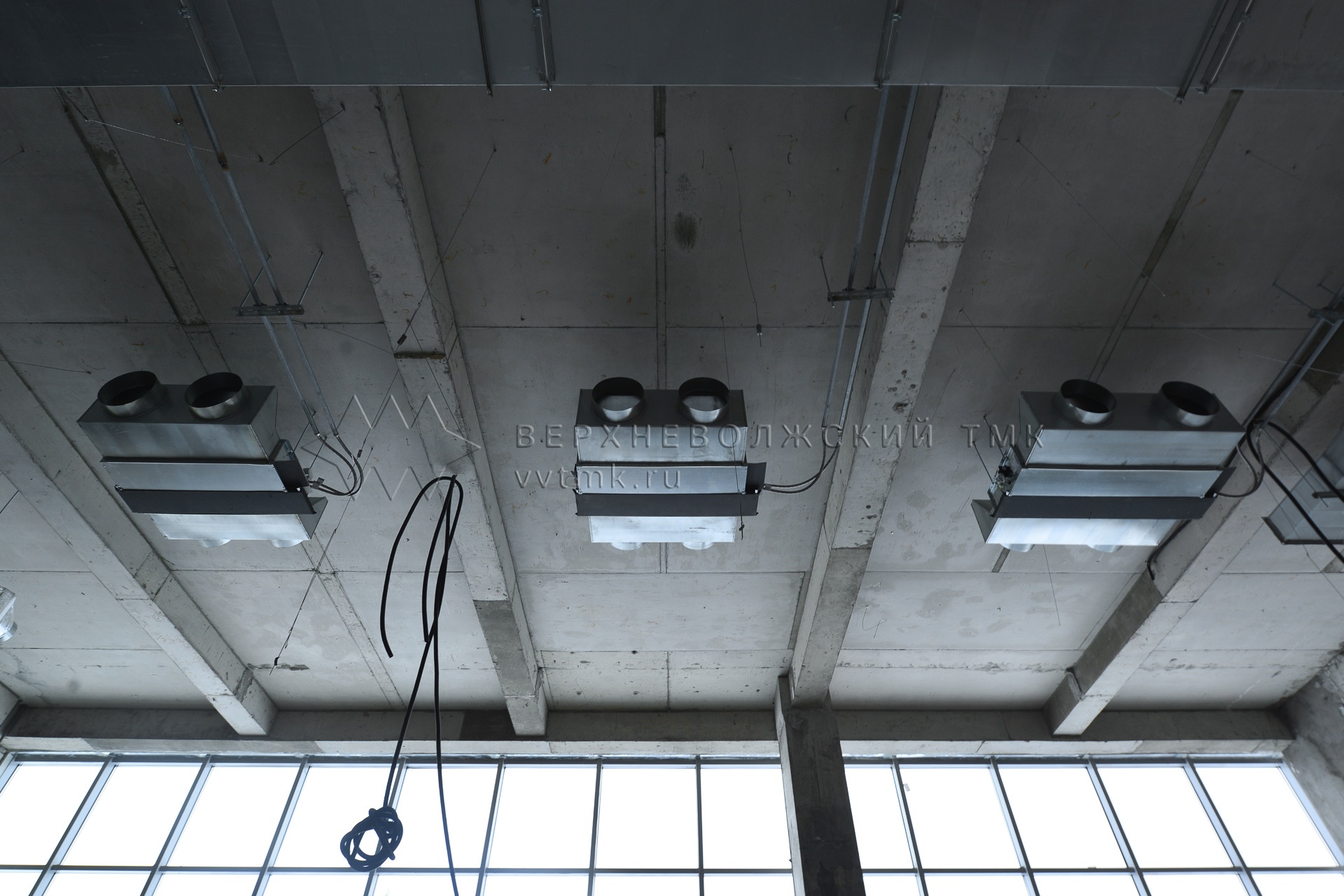

на базе регулирующего оборудования SHAKO и воздухораспределительных модулей тонкой очистки ФОЛТЕР. Воздухораспределители АРКТИКА. Вытяжное и противопожарное оборудование ROSENBERG, SystemAir, Лиссант и VKT.
Услуги
Изготовление

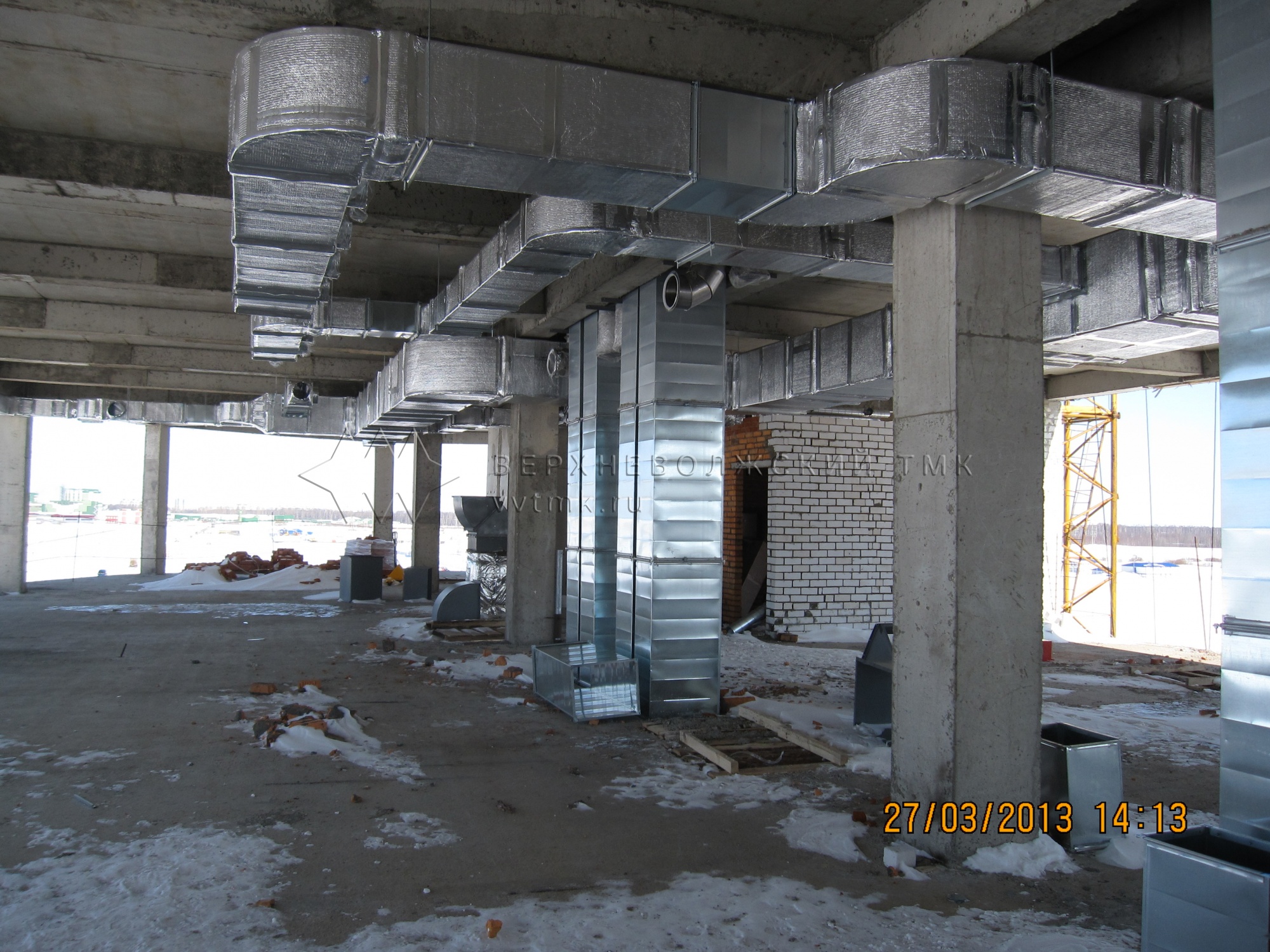

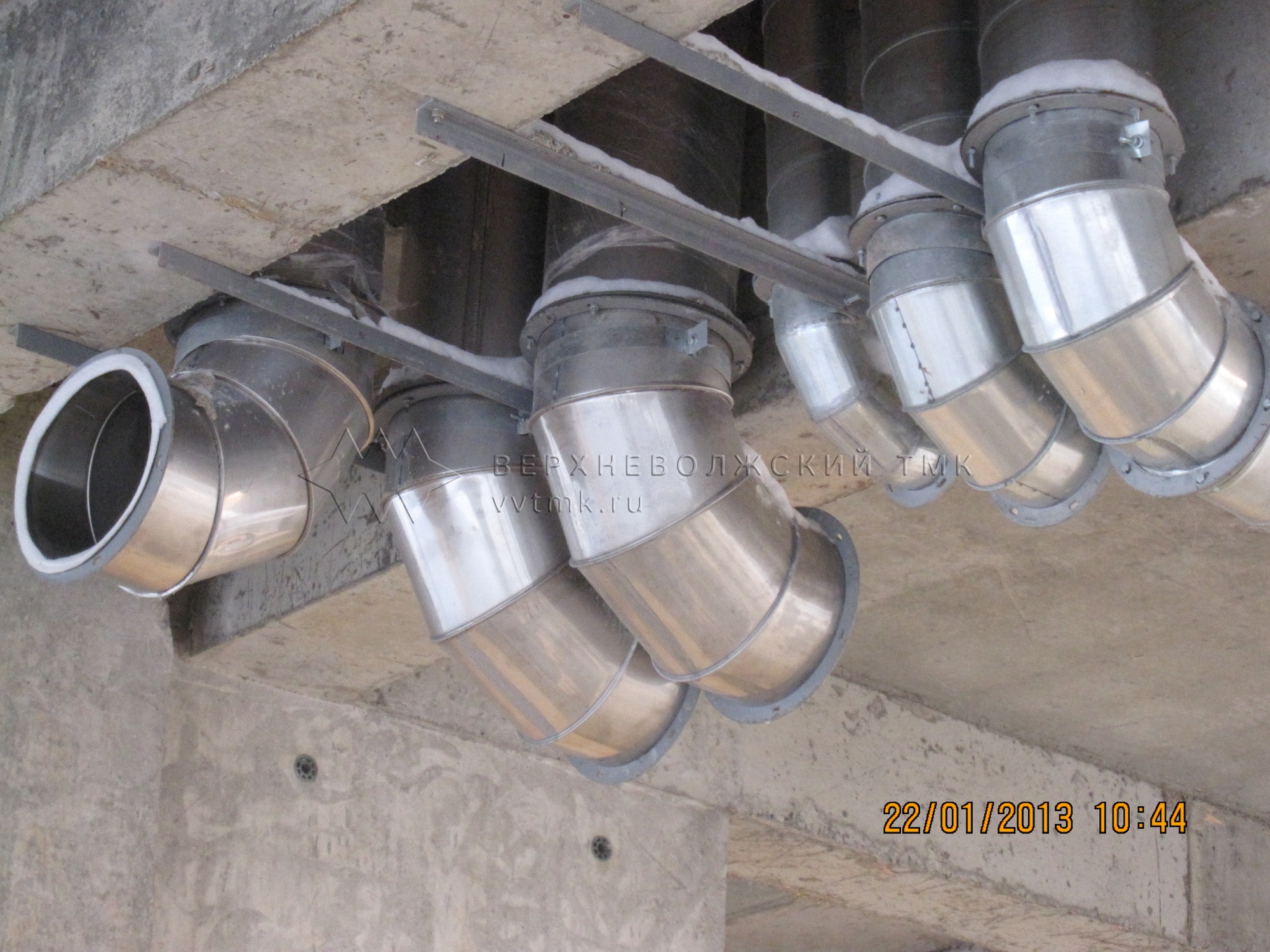

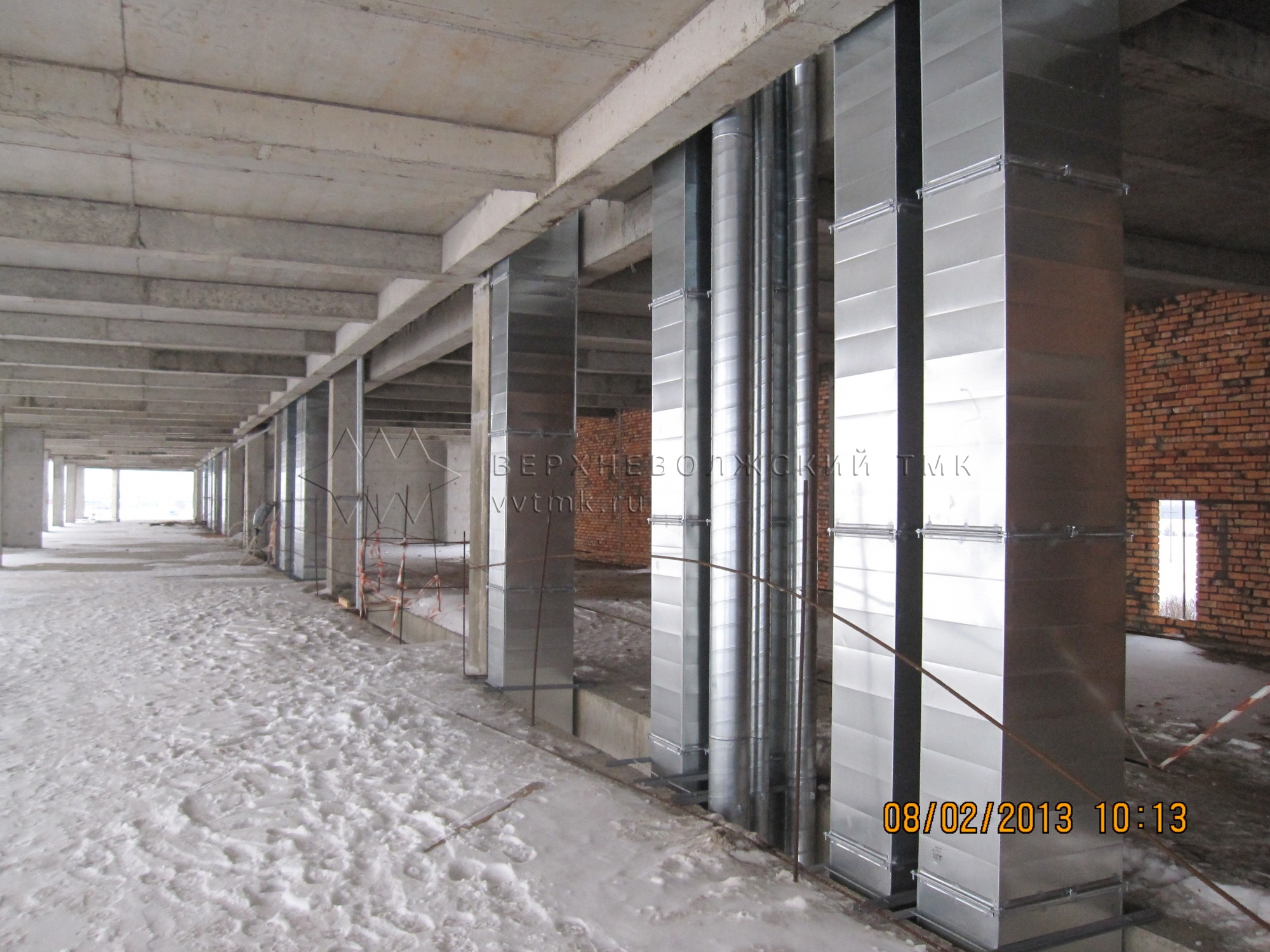

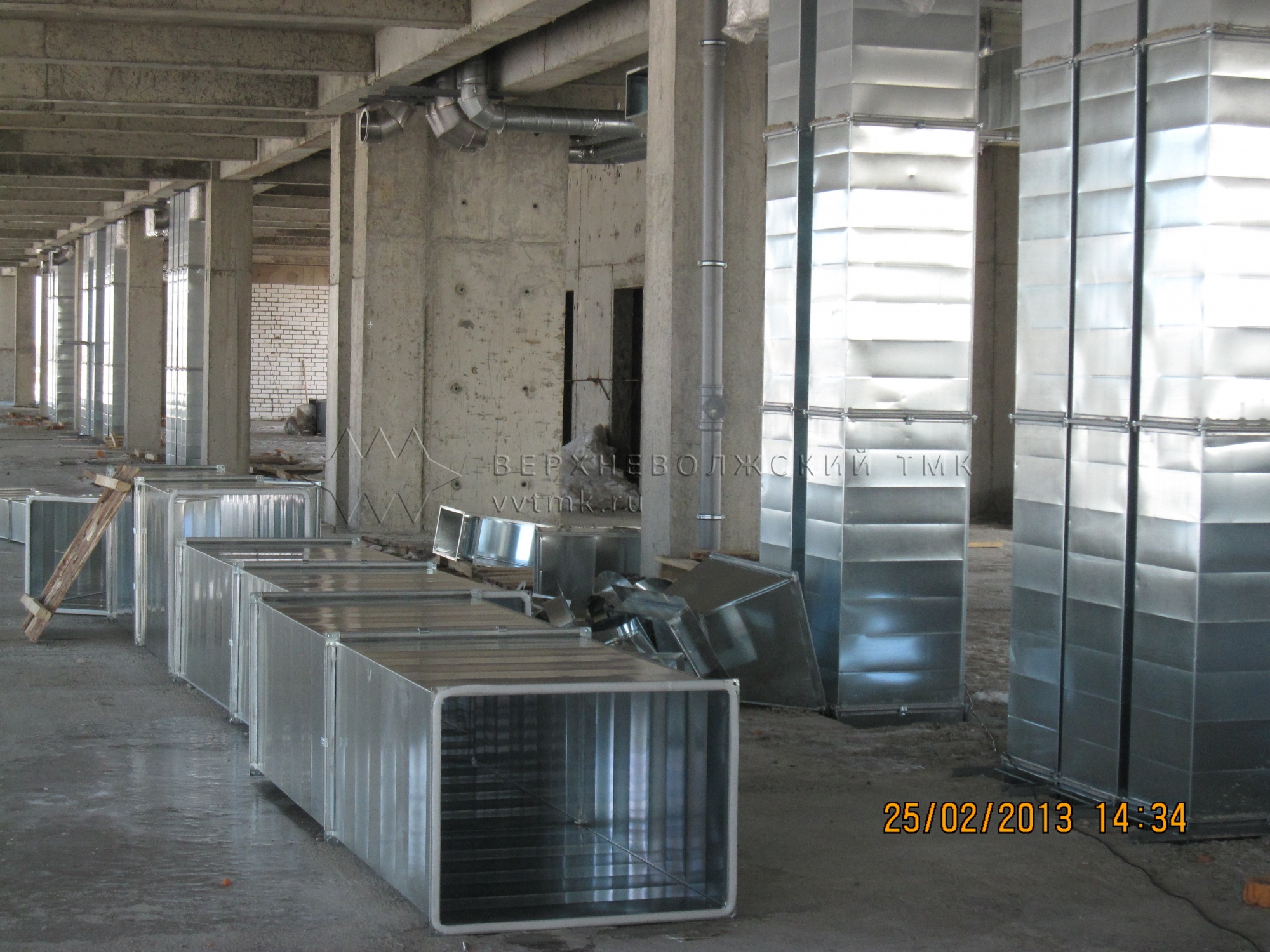

Было изготовлено более 8000 м2 воздуховодов, а также сетевые элементы, клапана, заслонки, шумоглушители, узлы прохода и монтажные стаканы собственного производства «Верхневолжский ТМК»
Монтаж

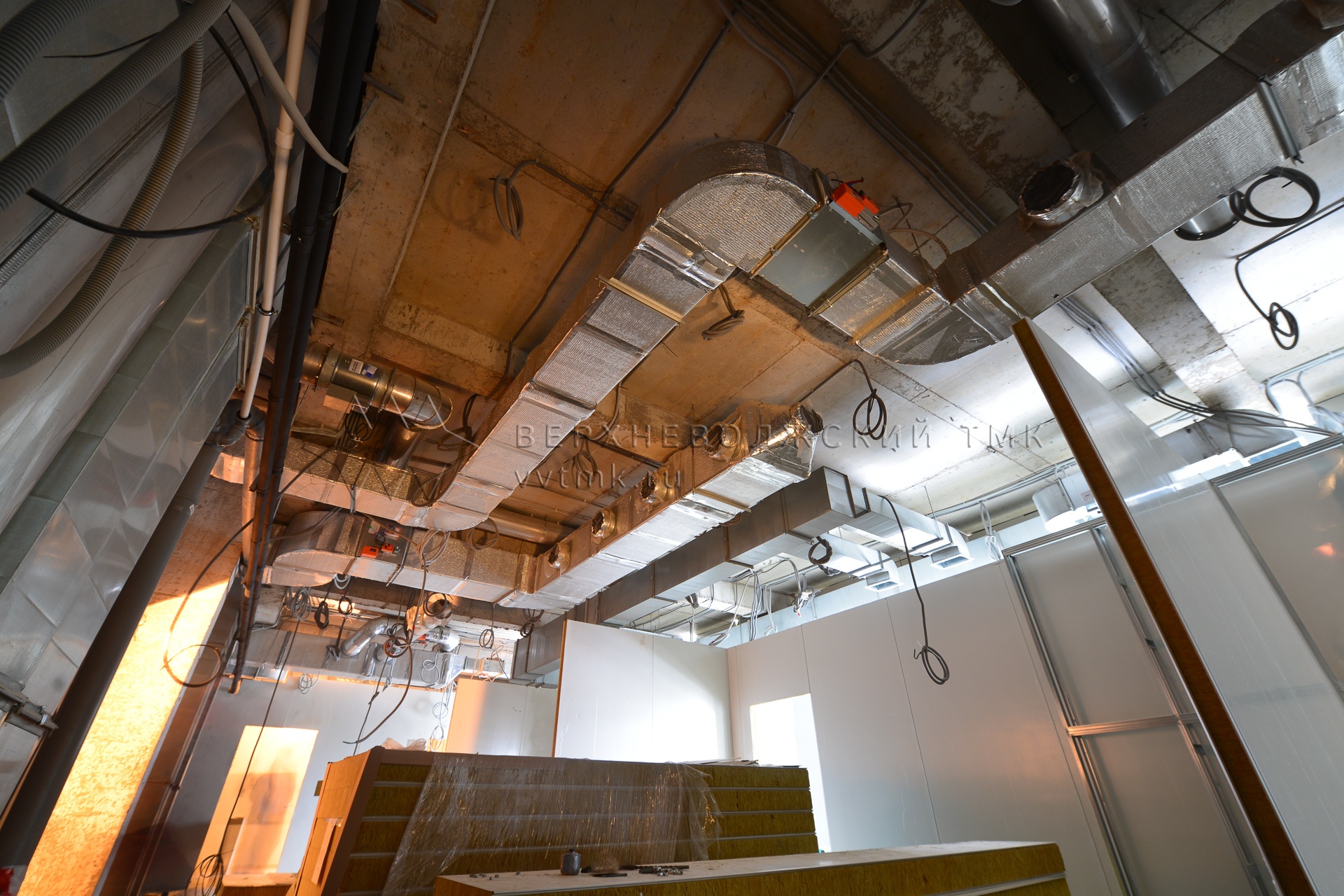

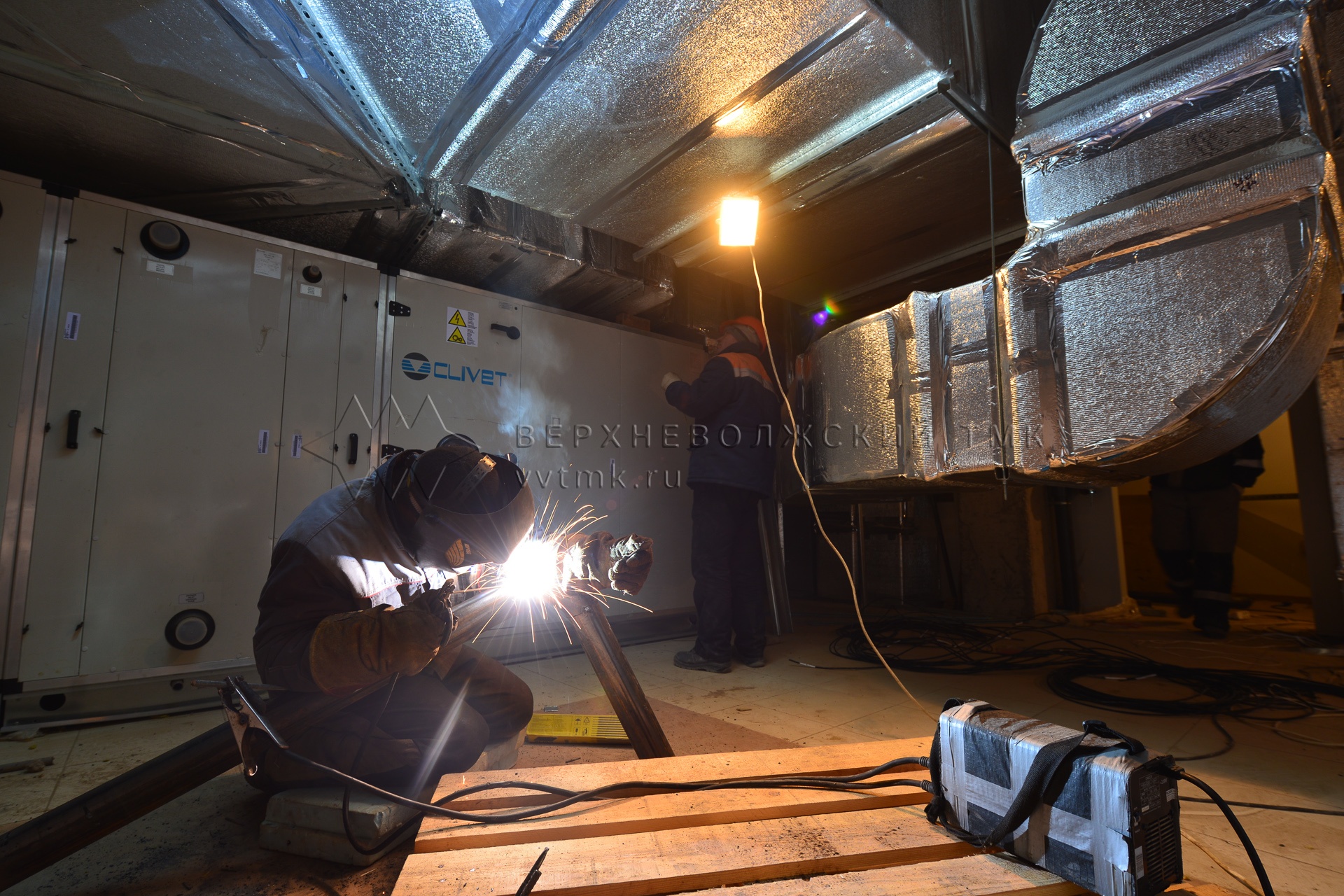

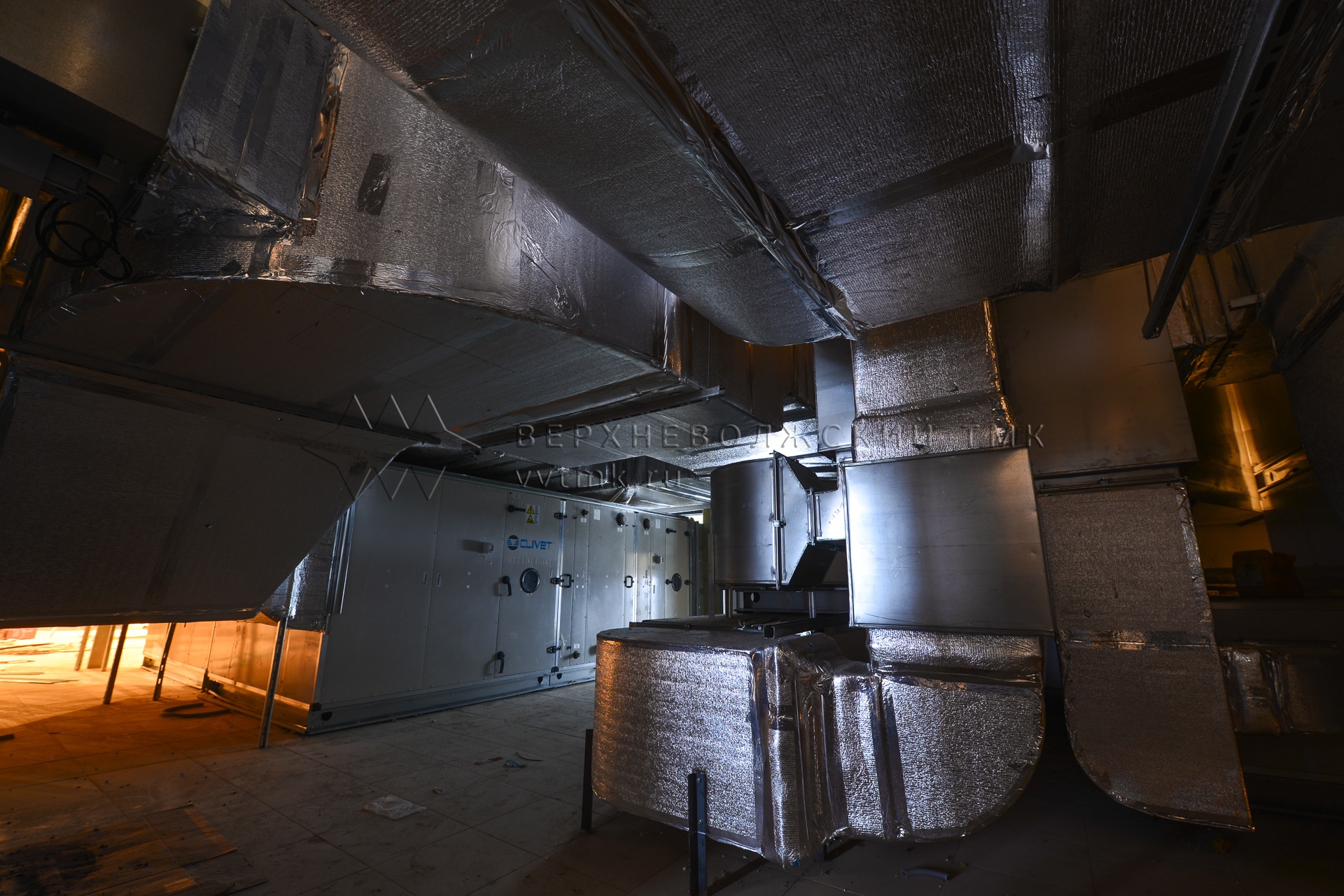

Произведены работы по монтажу систем вентиляции и кондиционирования воздуха в сжатые сроки с высотными отметками до 18 метров. Произведен монтаж более 4100 м2 тепловой и противопожарной изоляции. Выполнена вентиляция «Чистых помещений».
Поставка
Центральные кондиционеры - CLIVET; вытяжное оборудование - ROSENBERG, Systemair, Лиссант; воздухораспределители и клапана - SHAKO, VKT, Арктика; чиллера с выносными конденсаторами - CLIVET; фанкойлы канального исполнения - CLIVET; фильтры тонкой очистки воздуха - ФОЛТЕР; противопожарная изоляция - КРОЗ, ROCKWOOL; тепловая изоляция - KAIFLEX, Пенофол.
Пусконаладка
Проведен огромный комплекс пусконаладочных работ. Особые требования предъявлялись к системам "чистых помещений" и лабараторий.
