Монтаж вентиляции и кондиционирования Архива Северного банка Сбербанка России

Монтаж вентиляции и кондиционирования Архива Северного банка Сбербанка России

Ярославль, 2014 г.

23 000 м3

строительный объем помещений

>

10 000 м2

площадь смонтированных воздуховодов

>

5 000 м2

монтаж тепловой и противопожарной изоляции

  • Описание объекта
  • Цели и задачи
  • Решение
  • Оборудование
  • Услуги

Описание объекта

Заказчик: Северный банк Сбербанка РФ

Генеральный подрядчик: ООО «Ярнефтехимстрой-3»

Генеральный проектировщик: ООО «Европроект» г.Ярославль

Архив Северного банка сбербанка России представляет собой помещения размерами 24х230 м с высотами от 3 м до 12 м на объеме которых расположились как и сами архивные помещения так и офисные и подсобные помещения для работающего персонала. Общая площадь помещении составляет 1200 м2, строительный объем помещений 23000 м3

Цели и задачи

Вентиляция и кондиционирование архивных и вспомогательных помещений проектируются исходя из условий поддержания температурно-влажностного режима в помещениях непосредственного хранения документов. Обязательного соблюдения правил противопожарной вентиляции для чего обязательно обустраиваются системы дымоудаления воздуха с автоматическими системами пожаротушения. Параметры для помещений обслуживающего персонала приняты согласно действующих норм для офисных помещений с обустройством мультизональных систем кондиционирования воздуха.

1

Температурно-влажностный режим

поддержание температуры и влажности в необходимых пределах

2

Системы дымоудаления и подпора воздуха

выполнение требований противопожарной защиты

3

Дополнительная вентиляция

офисы, кухня, столовая

4

Обеспечение санитарно-гигиенических норм

в местах нахождения людей, в архивных и вспомогательных помещениях

Решение

Во всех помещениях хранения документов предусмотрена система приточно-вытяжной вентиляции с центральным охлаждением воздуха при помощи компрессорно-конденсаторных блоков, подача воздуха осуществляется из верхней зоны при помощи регулируемых диффузоров.
Вытяжная вентиляция организована как из верхней зоны так и из нижней при помощи вытяжных решеток прямоугольного сечения. Для соблюдения норм противопожарной защиты во всех помещениях организованы системы дымоудаления воздуха при помощи крышных вентиляторов дымоудаления и противопожарных клапанов с изоляцией воздуховодов противопожарной изоляцией. В офисных помещения предусмотрена приточно-вытяжная вентиляция с рекуперацией тепла при помощи роторных рекуператоров. Дополнительно для создания комфортных условий поддержания температуры смонтирована мультизональная система кондиционирования воздуха.

Оборудование

Приточно-вытяжная вентиляция помещений хранения документов

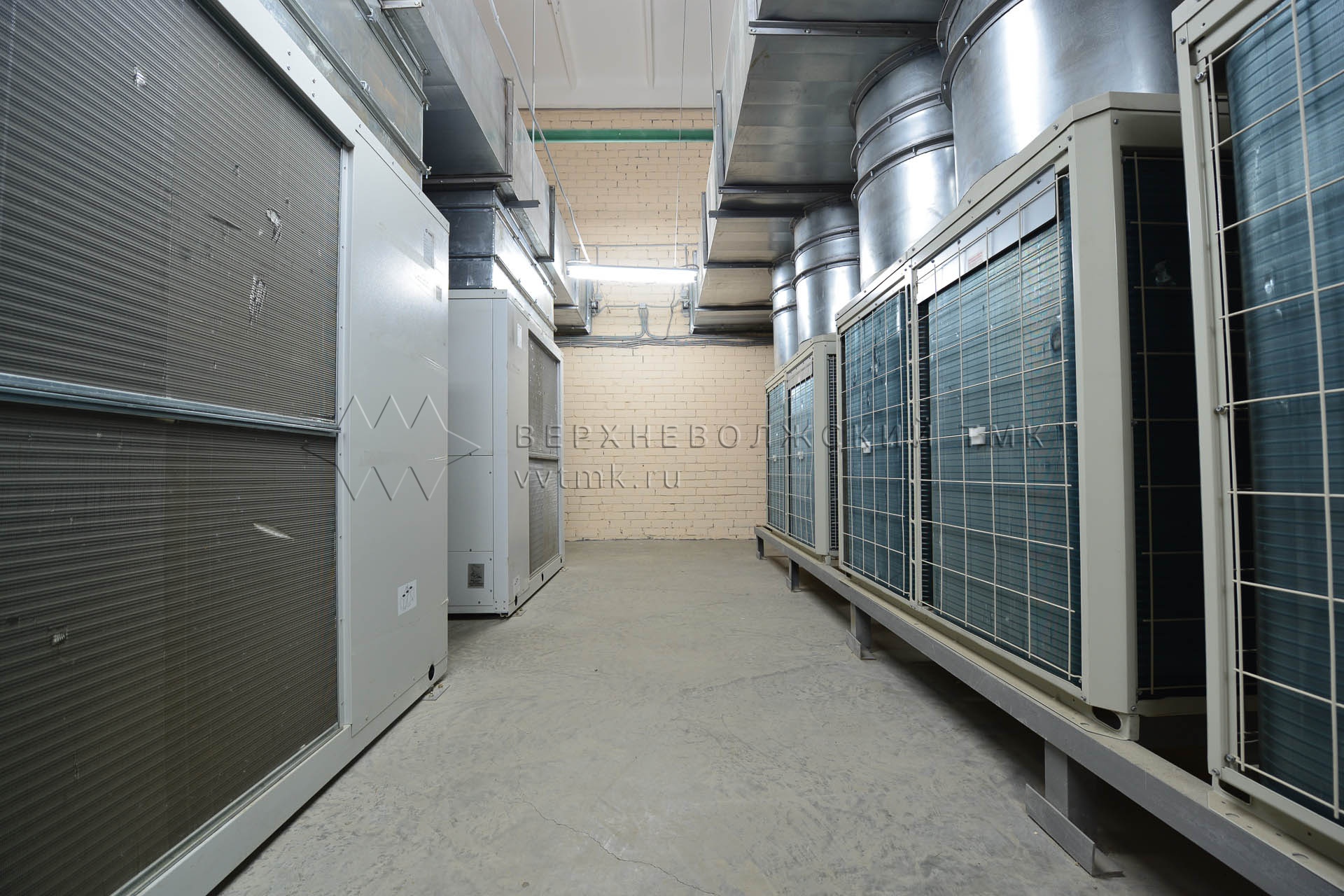

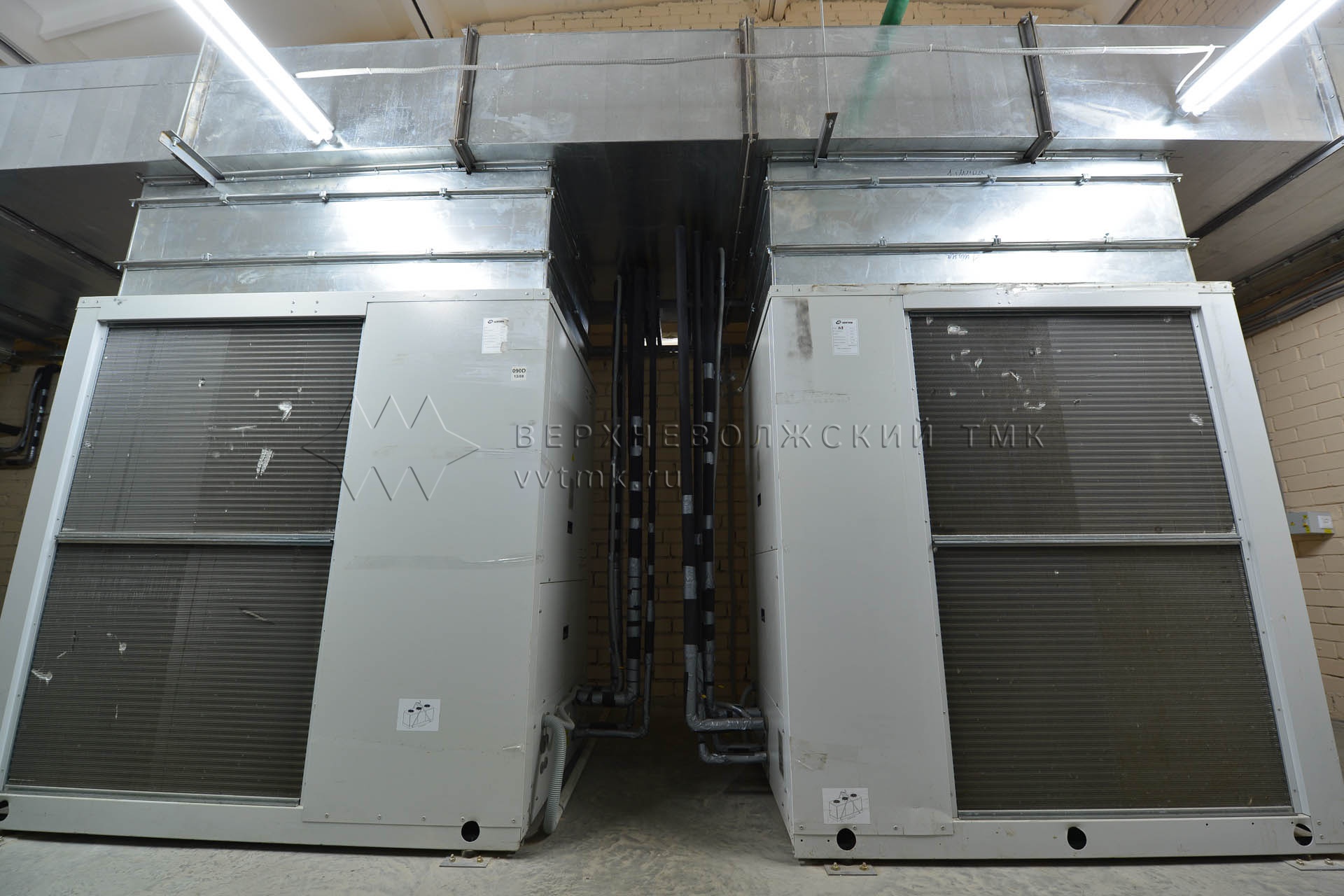

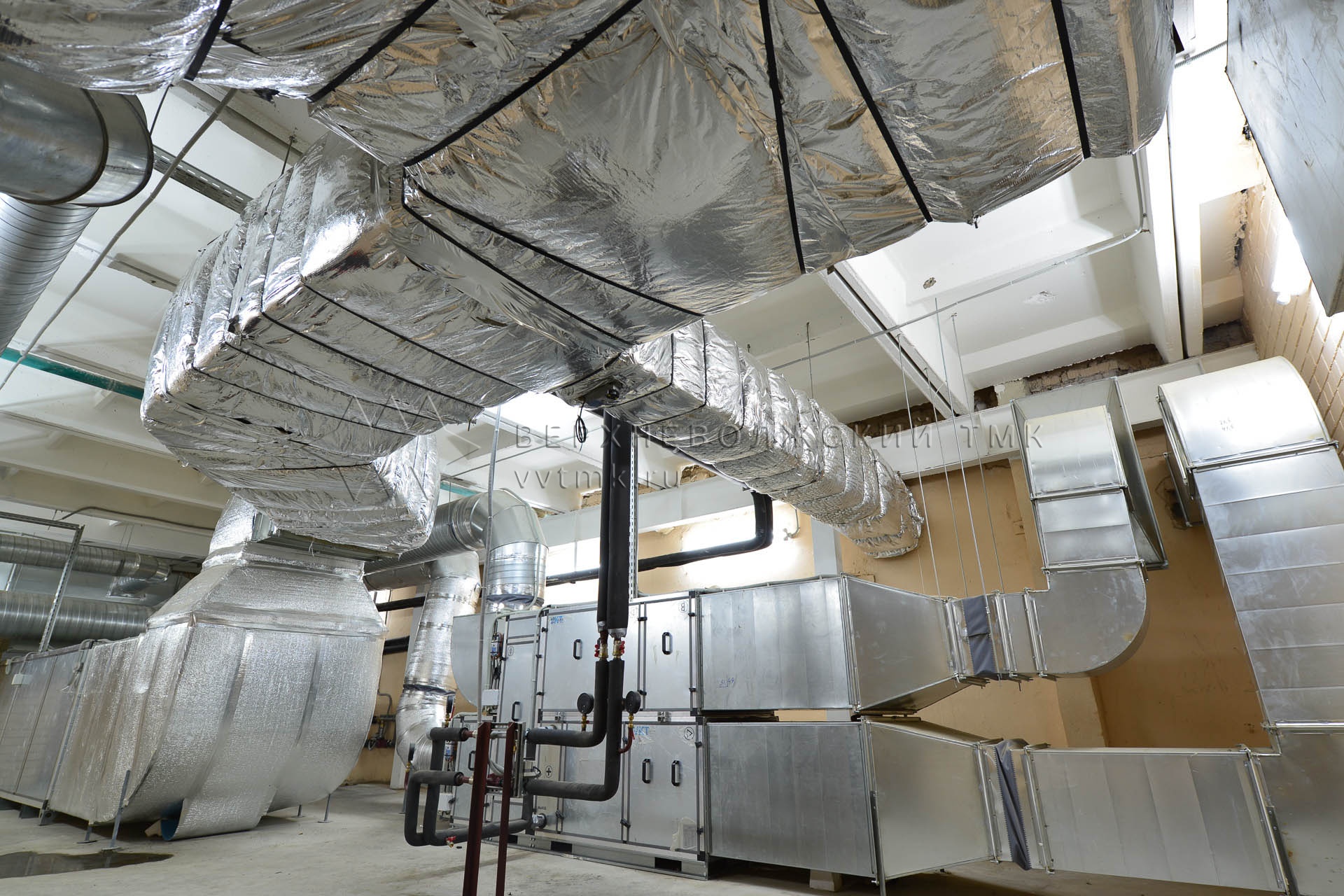

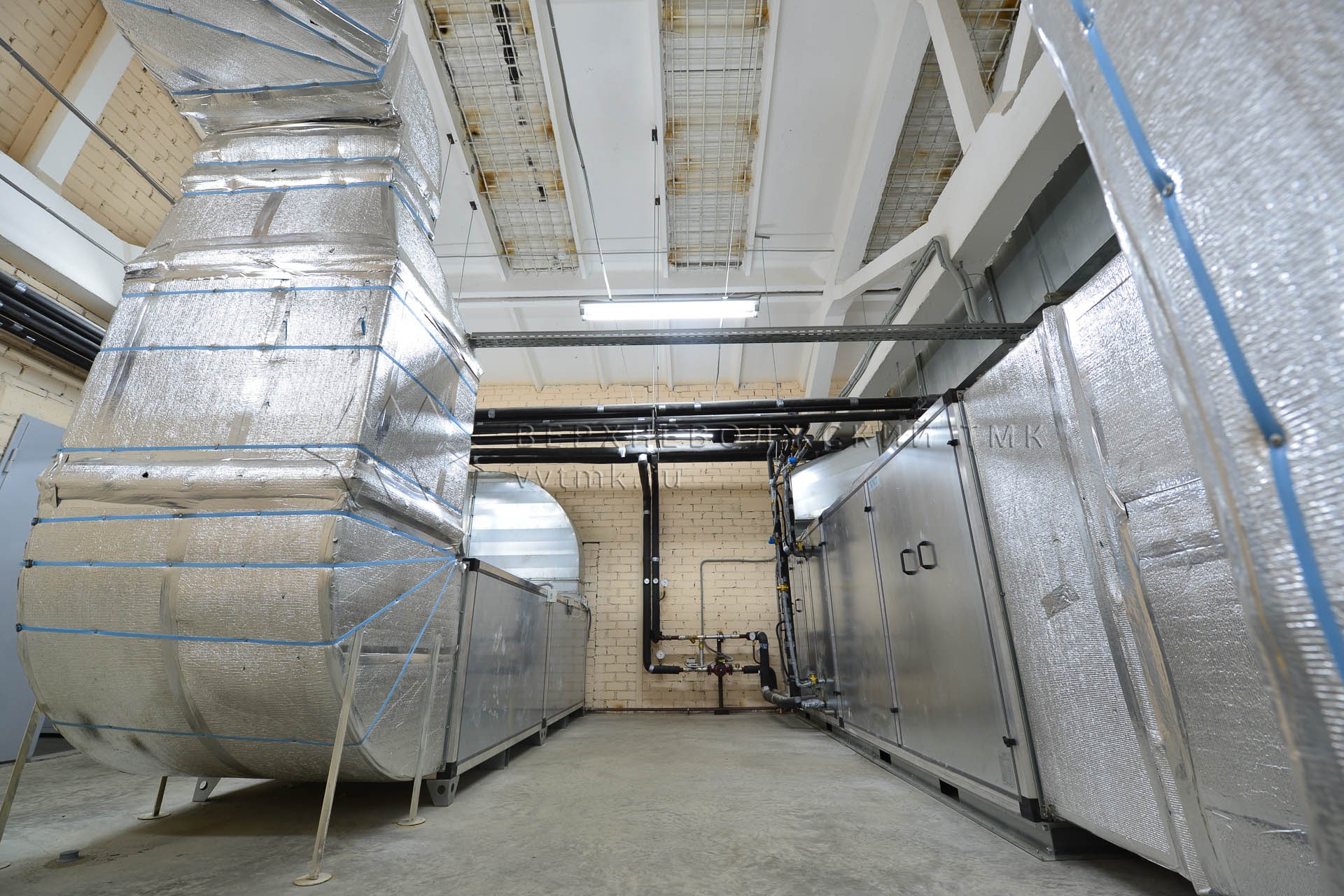

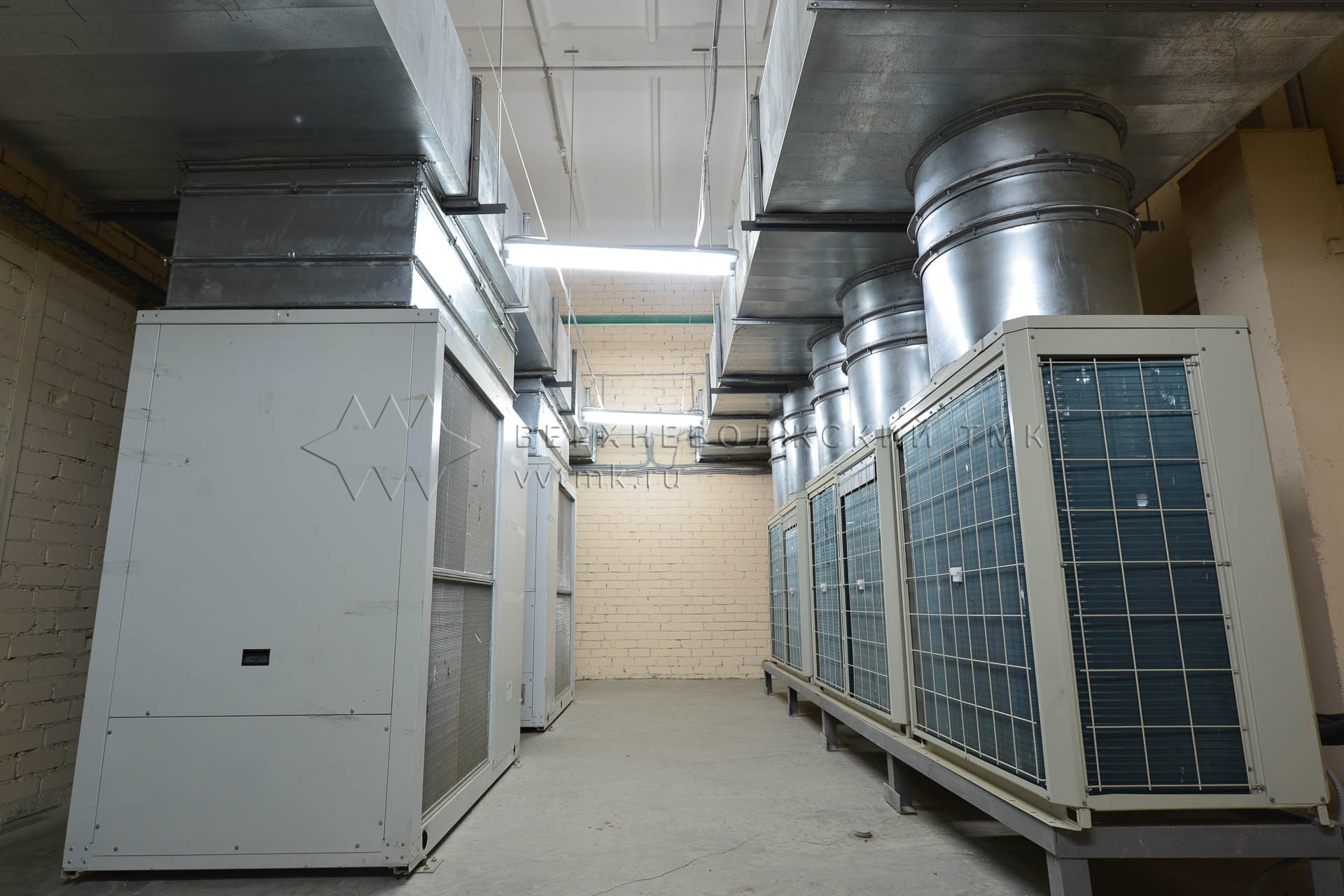

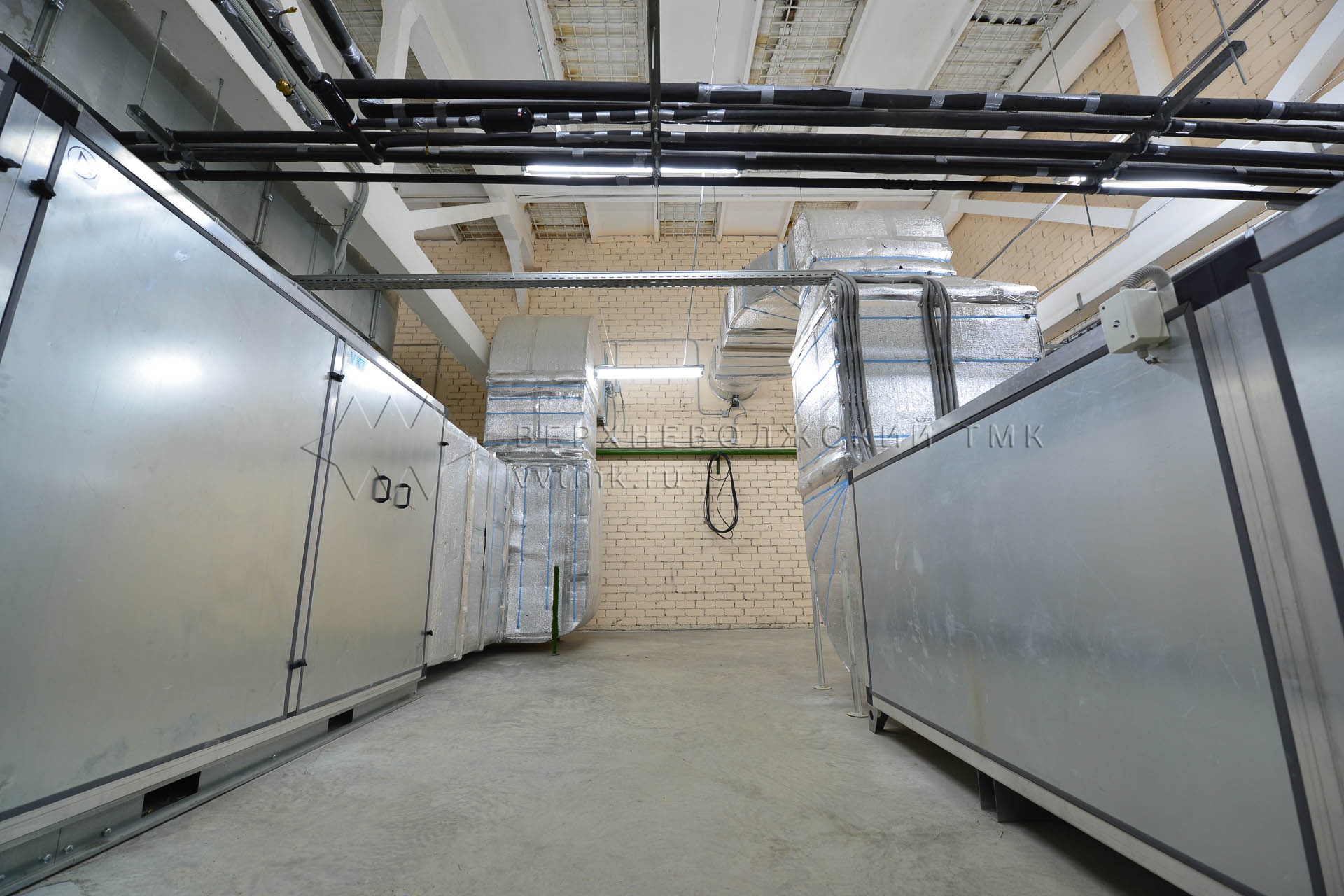

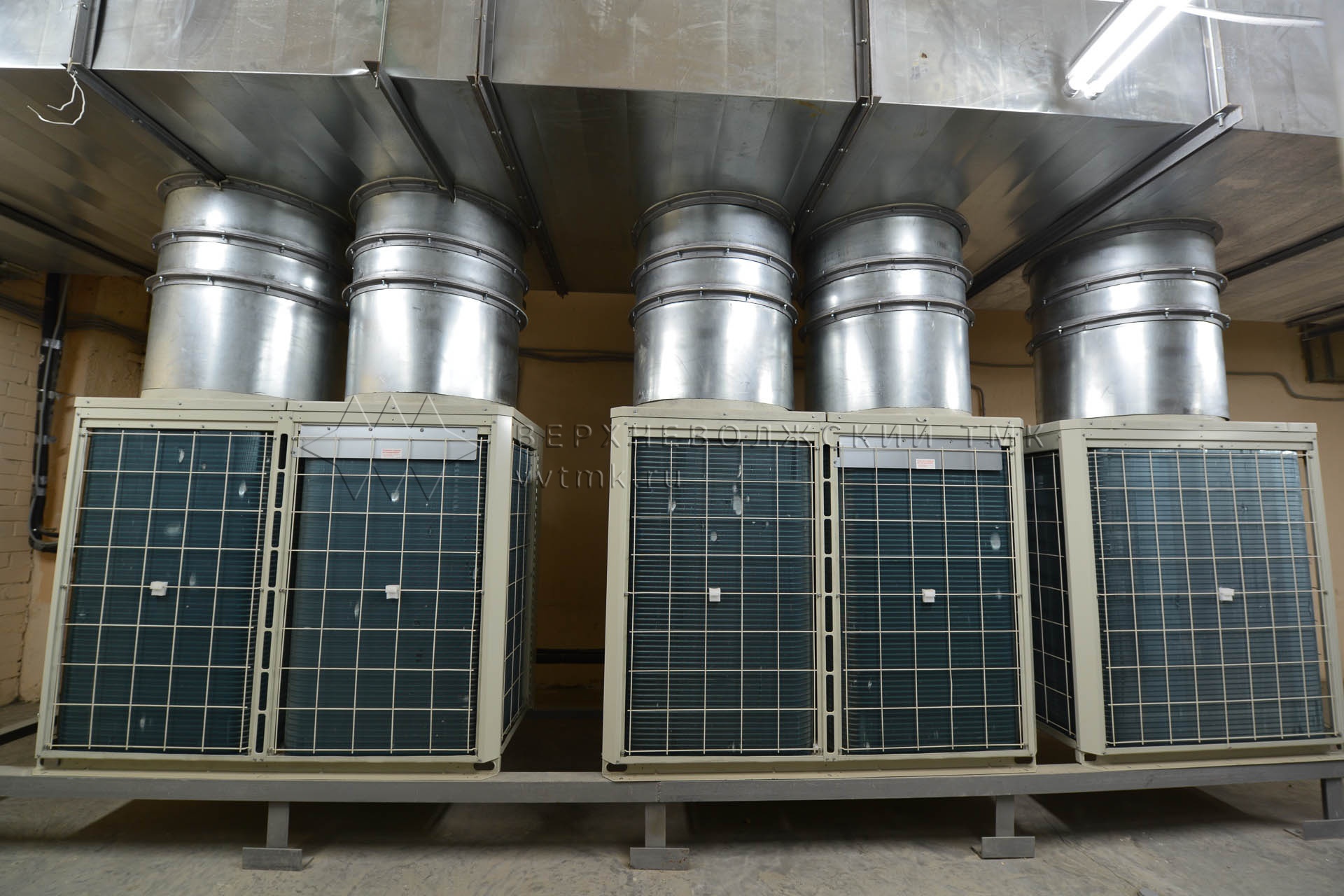

Для систем вентиляции и кондиционирования воздуха приняты 6 центральных кондиционеров VKT (Россия) производительностью от 2000 м3/ч до 30000 м3/ч при с охлаждением воздуха помощи компрессорно-конденсаторных блоков KTK Klimatechnik (Италия) общей холодильной мощностью 400 кВт, воздухораспределители фирм Арктика (Россия), Systemair (Швеция), противопожарные клапана, клапана дымоудаления, вентиляторы дымоудаления крышного исполнения VKT (Россия). Воздушно-тепловые завесы ворот Тепломаш (Россия)

Приточно-вытяжная вентиляция офисных, вспомогательных помещений, столовой

Приточно-вытяжные установки VKT (Россия), вытяжные вентиляторы Systemair (Швеция), воздухораспределители Арктика (Россия), кухонные зонты з-да Титан (Россия), мультизональная система кондиционирования Mitsubishi Electric

Услуги

Изготовление

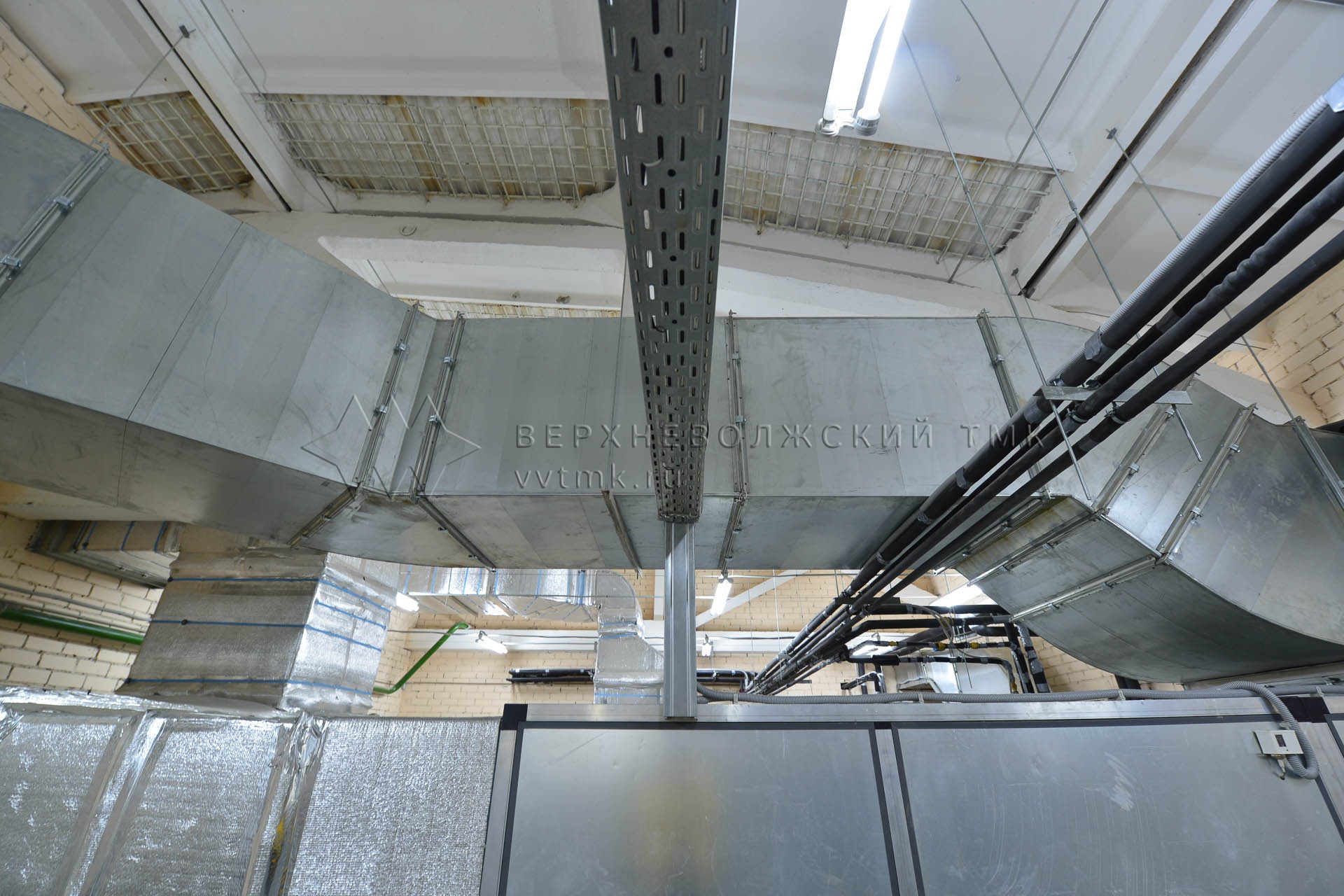

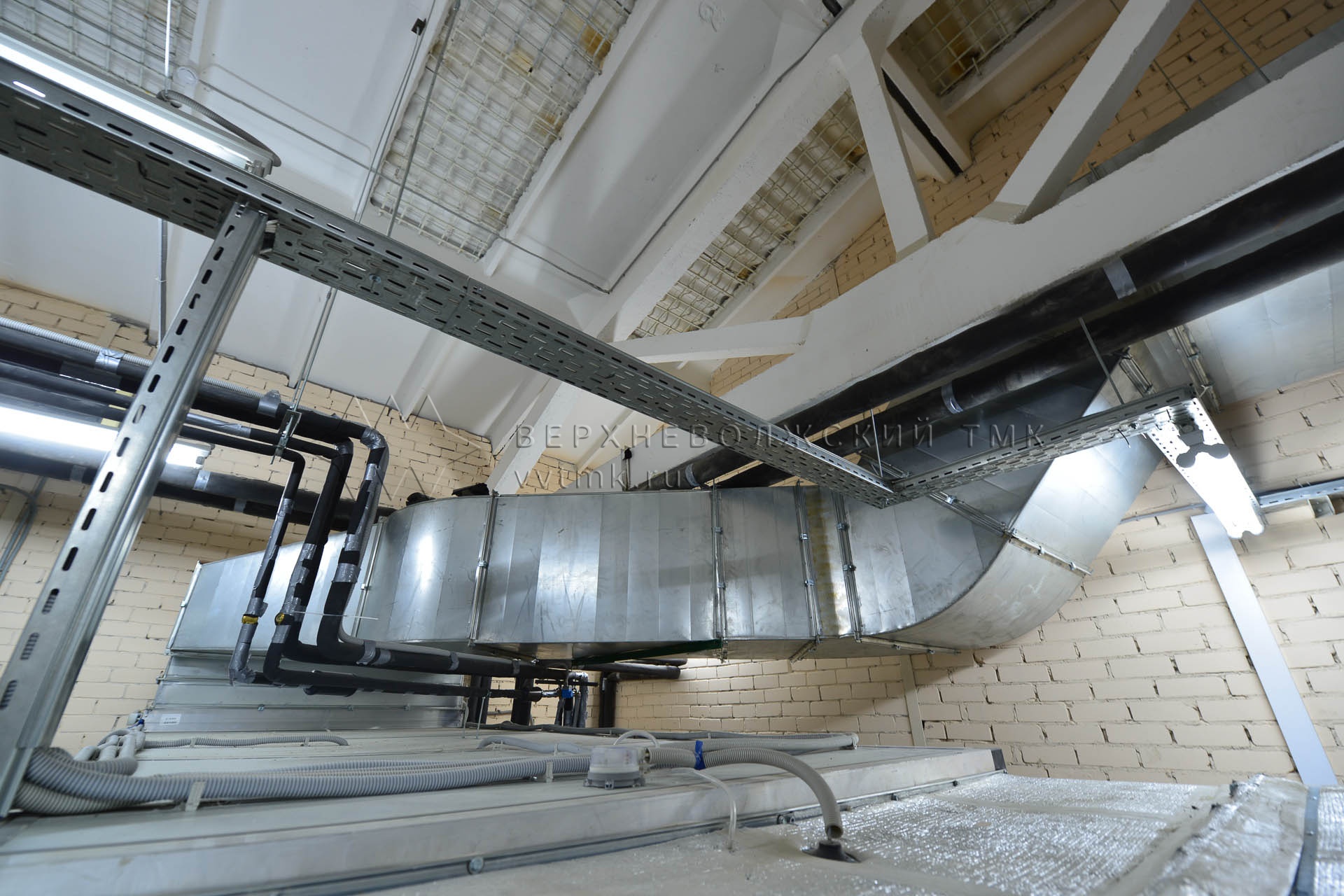

Было изготовлено более 10000 м2 воздуховодов и сетевых элементов, клапанов, заслонок, шумоглушителей собственного производства «Верхневолжский ТМК»

Монтаж

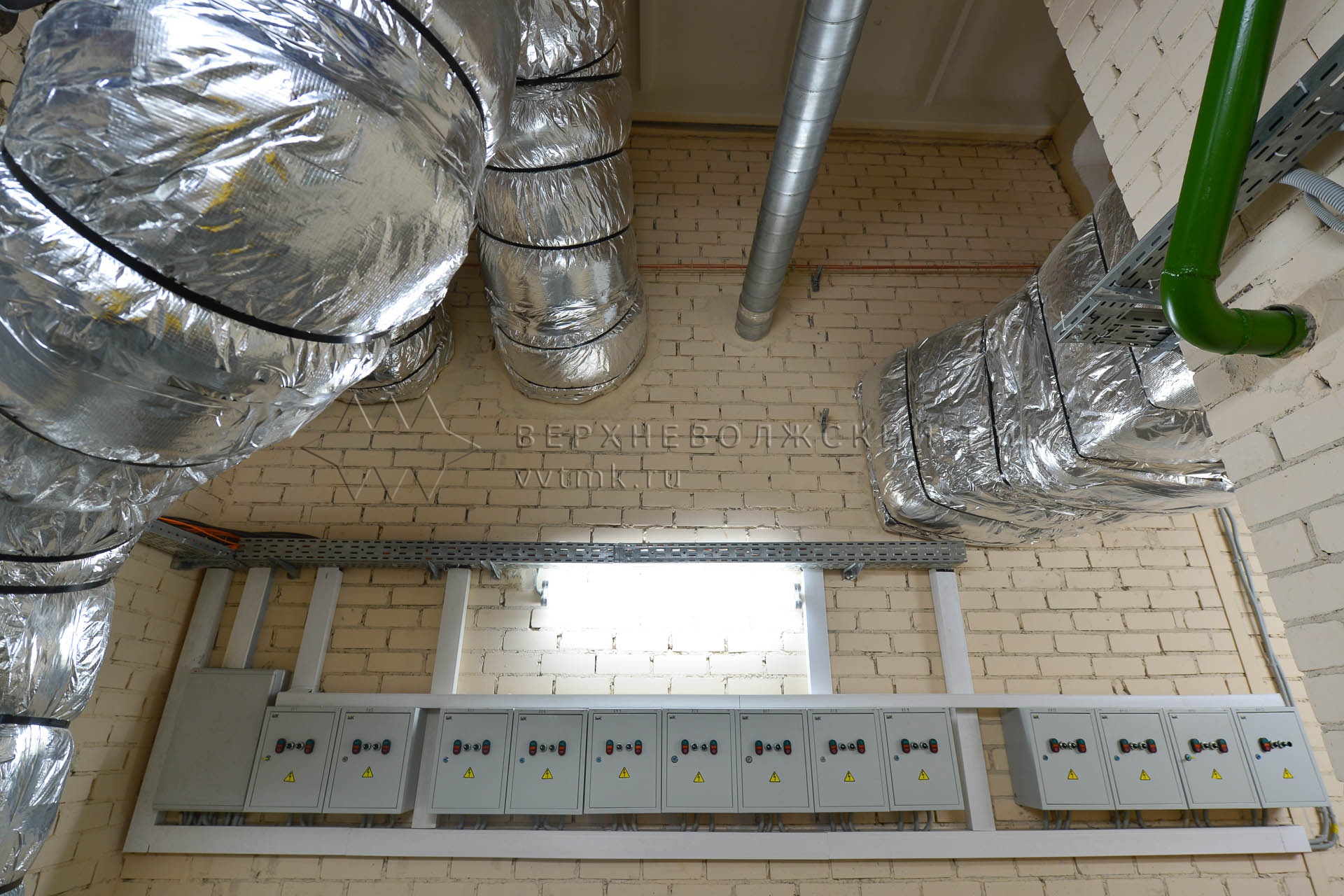

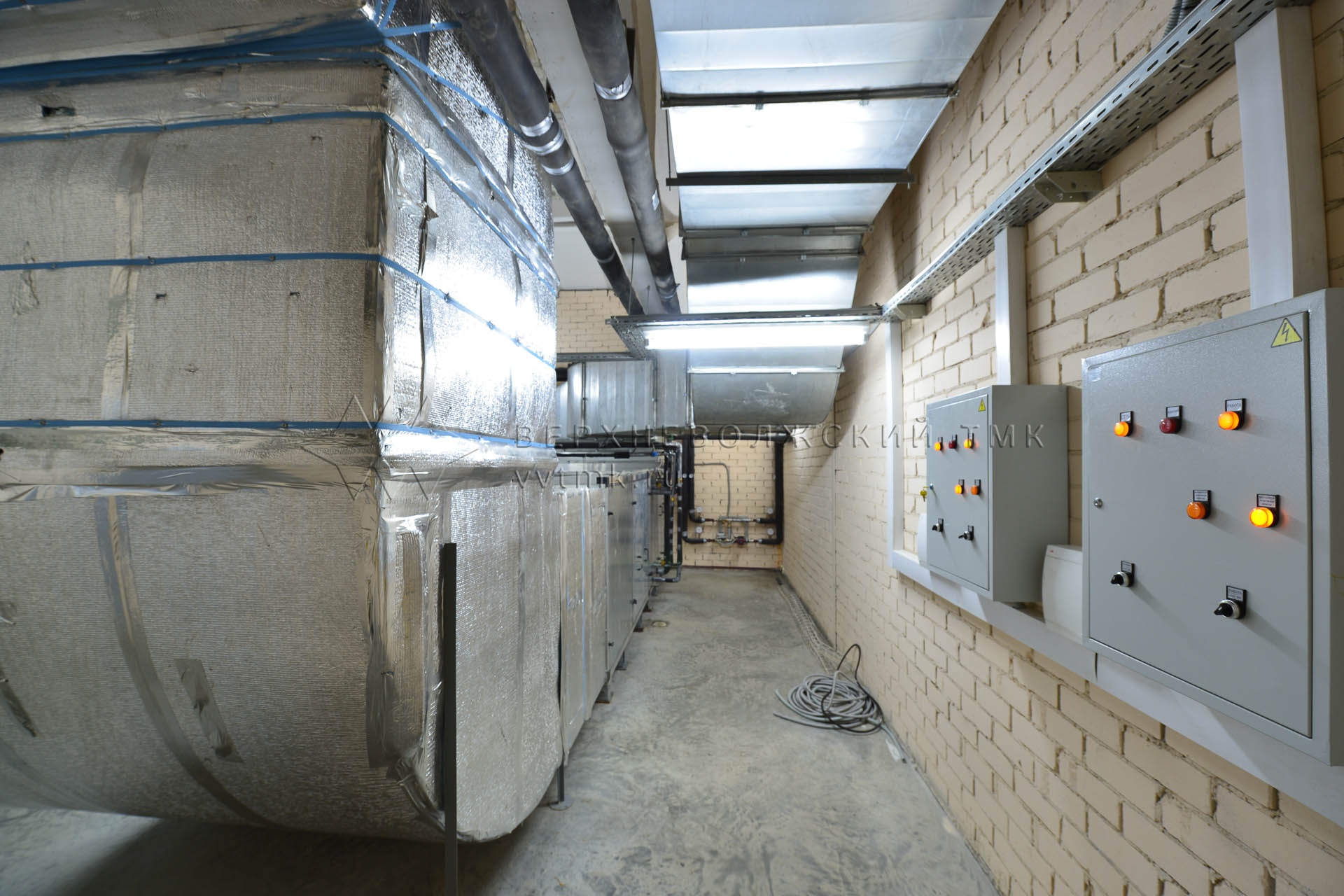

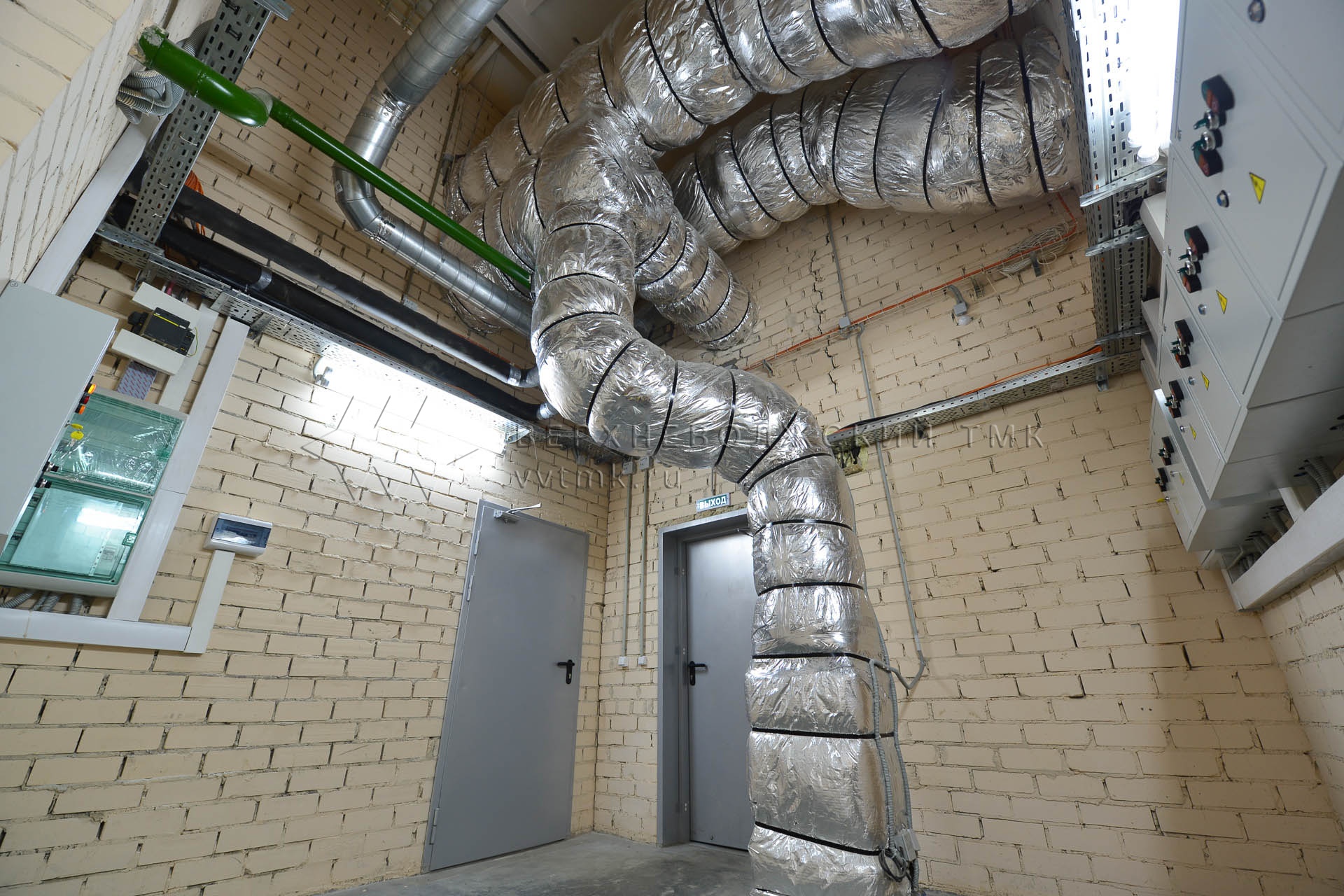

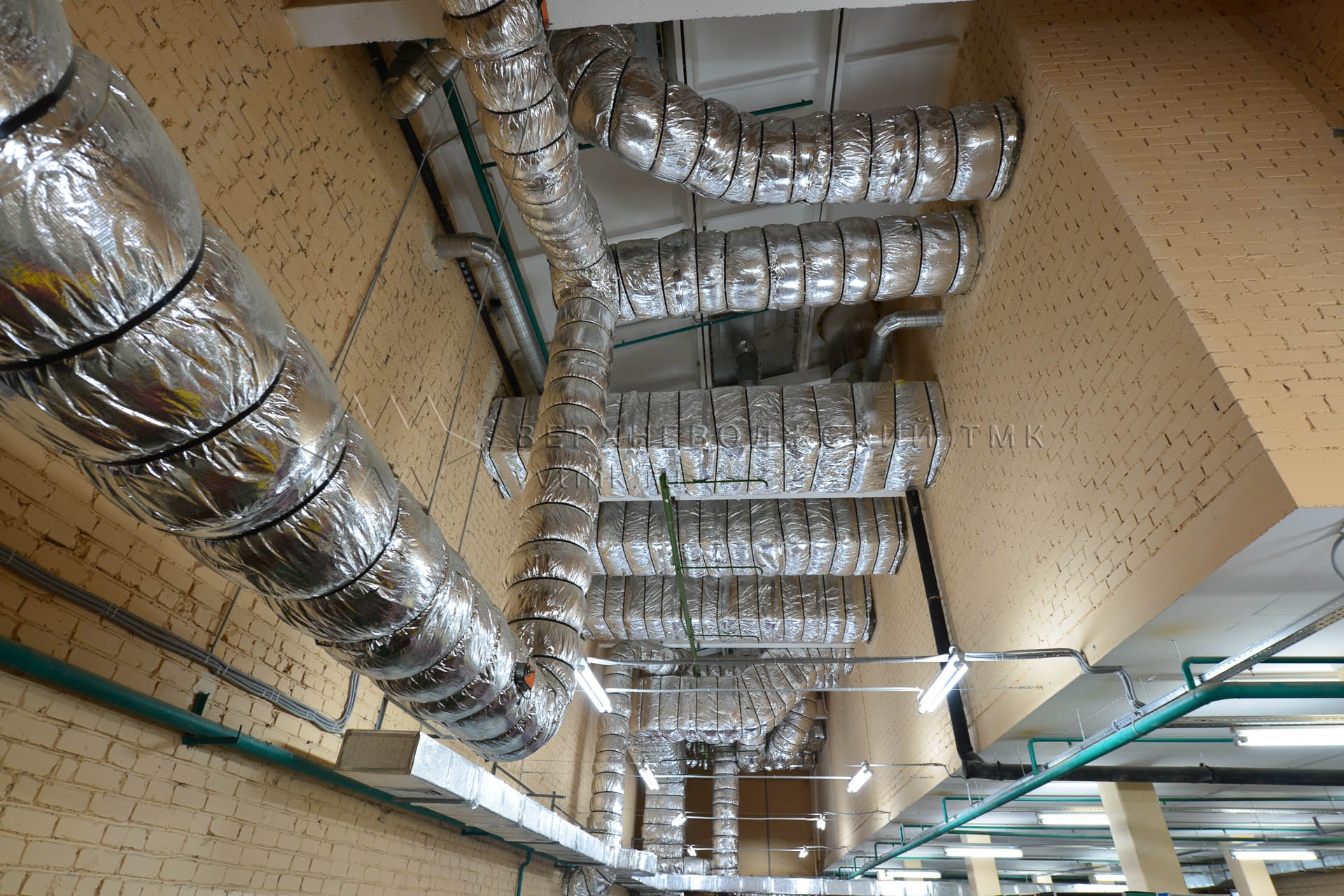

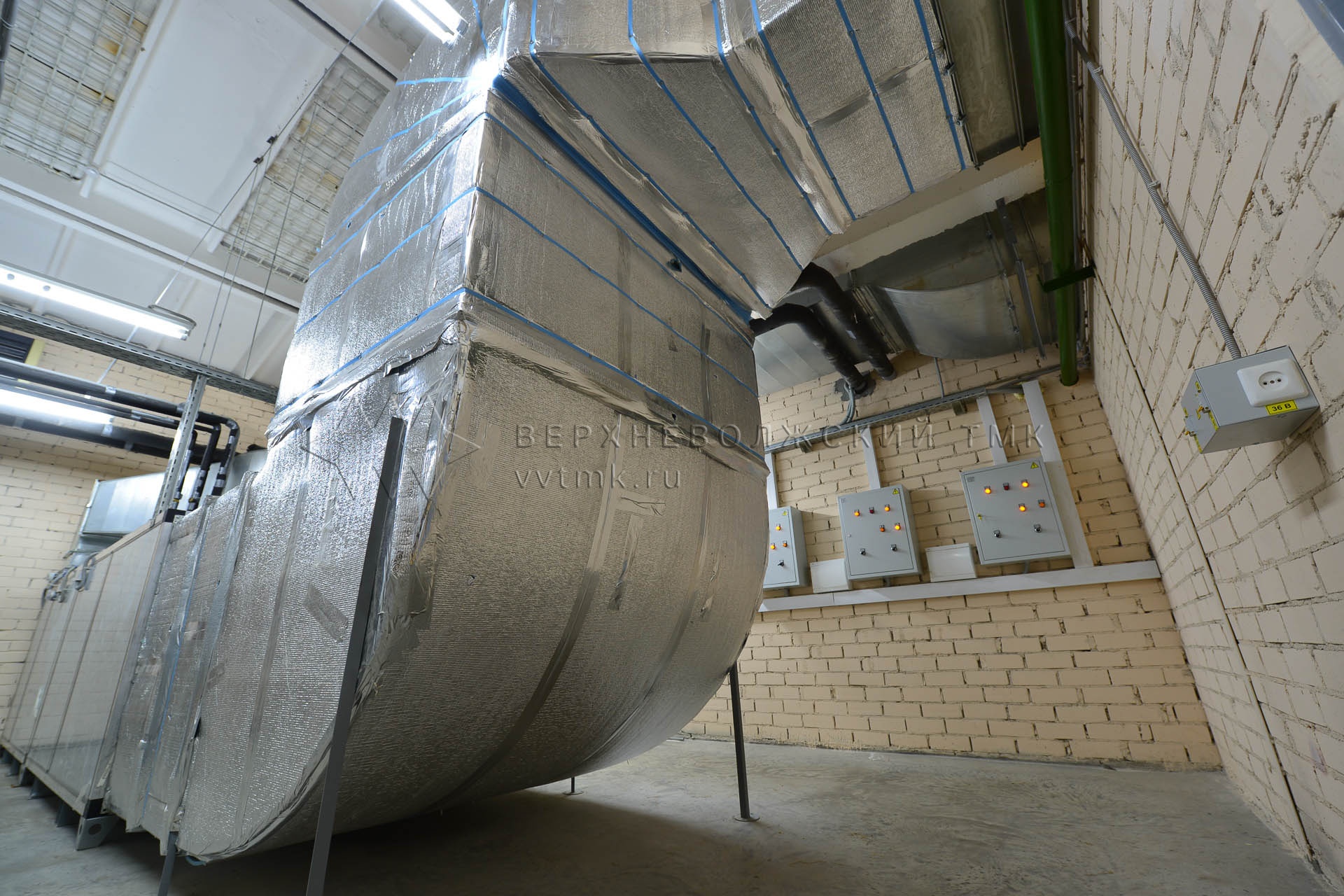

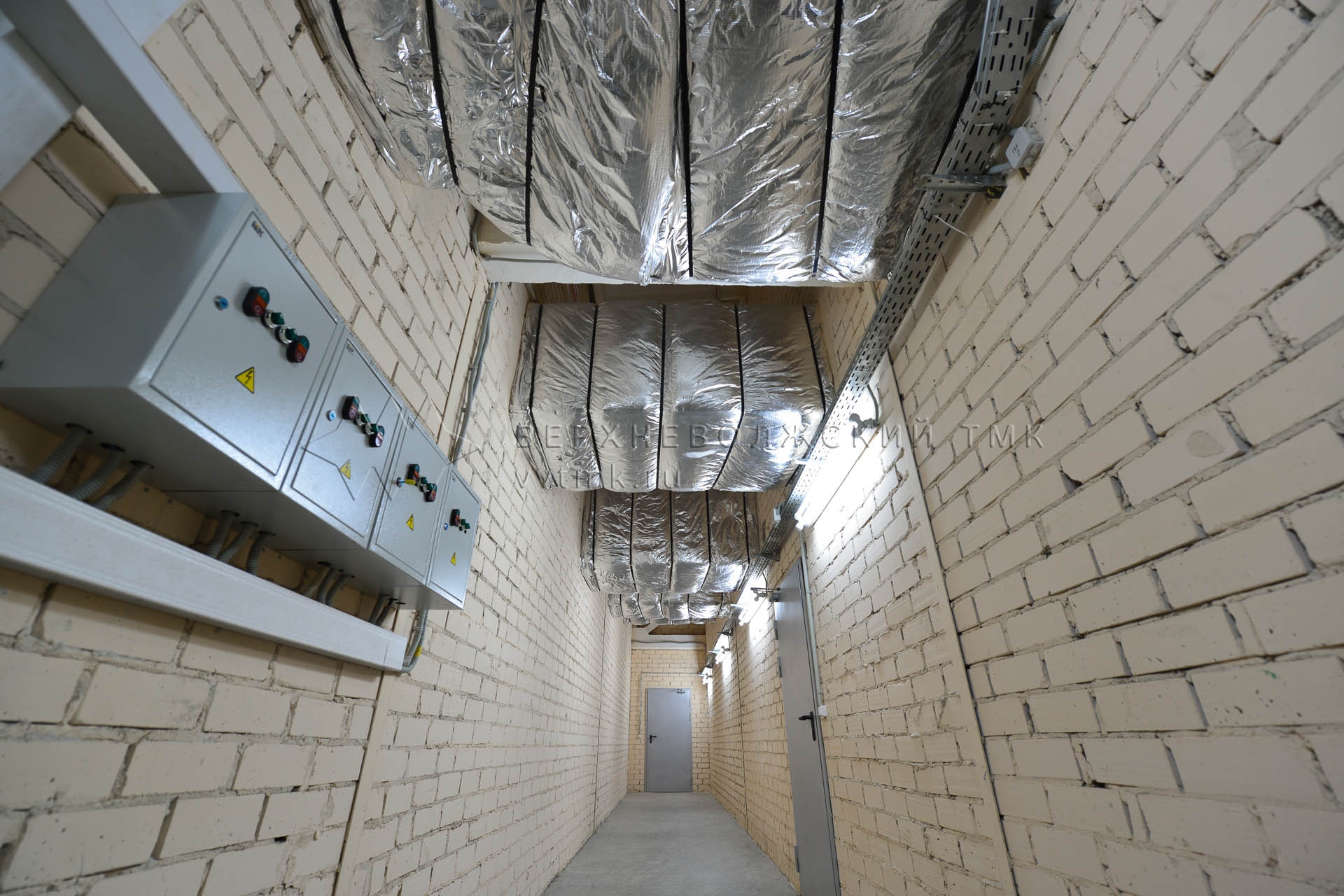

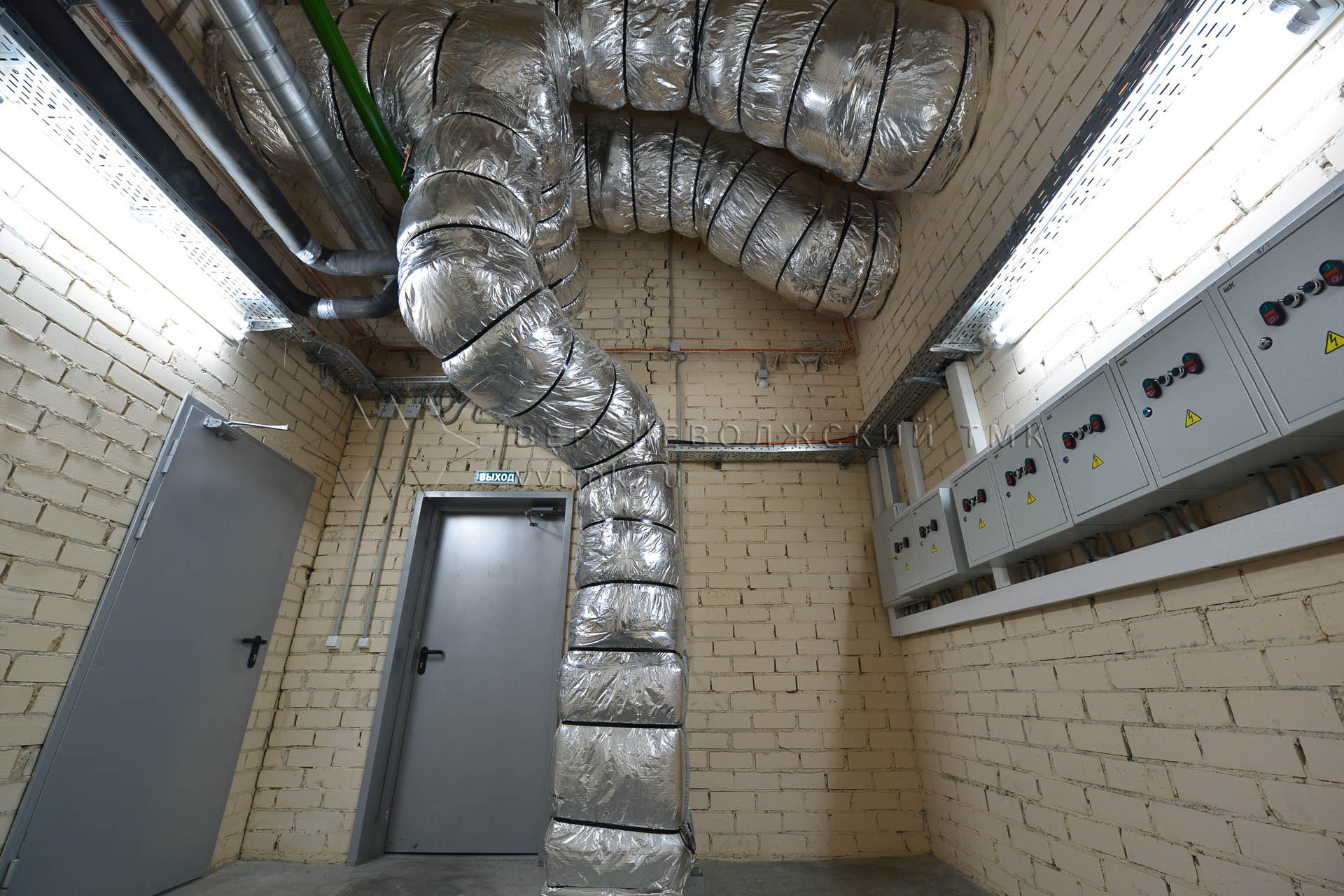

Произведены работы по монтажу систем вентиляции и кондиционирования воздуха в сжатые сроки с высотными отметками до 10 метров. Проведен монтаж более 5000 м2 тепловой и противопожарной изоляции

Поставка

На объект заказано и приобретено оборудование: Центральные кондиционеры VKT, вытяжное оборудование Systemair, воздухораспределители Арктика, Systemair, компрессорно-конденсаторные блоки KTK Klimatechnik (Италия), мультизональное кондиционирование Mitsubishi Electric

Пусконаладка

Проведен огромный комплекс пусконаладочных работ. Особое требование предъявлялось к системам противопожарной вентиляции.
